Замена платы питания MagSafe (DC-In) MacBook Pro 13" Unibody середины 2012 года
Используйте это руководство для замены неисправной платы питания MagSafe (DC-In).
Шаг 1

Удалите следующие десять винтов:
Три винта Phillips #00, длиной 14,4 мм
Три винта Phillips #00, длиной 3,5 мм
Четыре винта с выступом (shouldered) Phillips #00, длиной 3,5 мм
При установке небольших винтов ориентируйте их перпендикулярно небольшой кривизне корпуса (они не вкручиваются строго вниз).
Шаг 2

Используйте пальцы, чтобы отжать нижнюю крышку от корпуса MacBook в районе вентиляционного отверстия.
Снимите нижнюю крышку.
Шаг 3

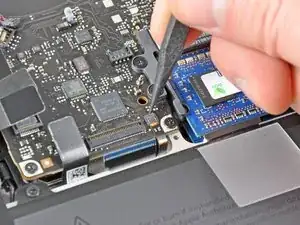

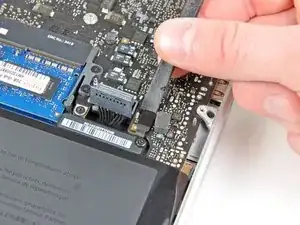

Используйте кромку лопатки, чтобы поддеть разъем аккумулятора вверх из его гнезда на плате.
Полезно поддевать вверх с обеих коротких сторон разъема, чтобы «вывести» его из гнезда. Будьте осторожны с углами разъемов — их легко сломать.
Шаг 4

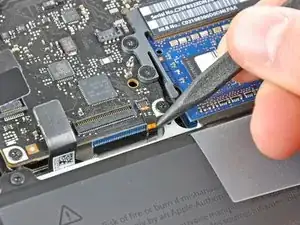

Немного отогните кабель аккумулятора от его гнезда на плате, чтобы он случайно не подключился во время работы.
Шаг 5

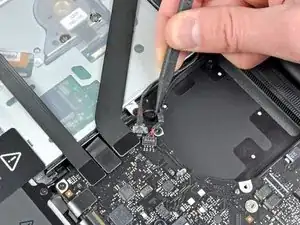

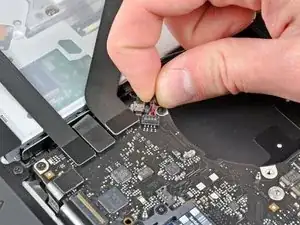

Кромкой лопатки аккуратно подденьте разъем вентилятора и выведите его из гнезда на плате.
Полезно скрутить лопаткой по оси под проводами кабеля вентилятора, чтобы освободить разъем.

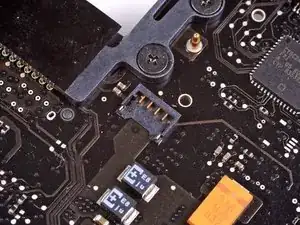

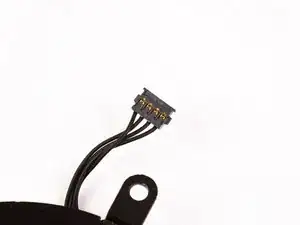

Разъем вентилятора и гнездо видны на втором и третьем снимках. Будьте осторожны, чтобы не оторвать пластиковое гнездо вентилятора от платы при подъёме разъема прямо вверх. Макет платы на втором снимке может слегка отличаться от вашей машины, но гнездо вентилятора одинаково.
Шаг 6

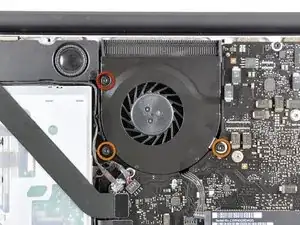

Удалите следующие три винта, крепящие вентилятор к плате:
Один винт T6 Torx, длиной 7,2 мм
Два винта T6 Torx, длиной 5,3 мм
Шаг 7

Поднимите вентилятор из его посадочного места на плате, следя за тем, чтобы не зацепить кабель.
Шаг 8

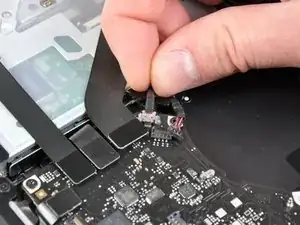

С помощью кончика лопатки вытащите кабель правого динамика/сабвуфера из-под фиксирующей пластинки, встроенной в верхнюю часть корпуса.
Потяните кабель правого динамика/сабвуфера вверх, чтобы вывести разъем из его гнезда на плате.
Шаг 9

Отключите кабель камеры от платы.
Кабель камеры выдвигается из разъема на плате. Если кабель кажется хрупким, используйте лопатку, чтобы «провести» кабель из-под металлических защёлок по обеим сторонам головки разъема.
Шаг 10

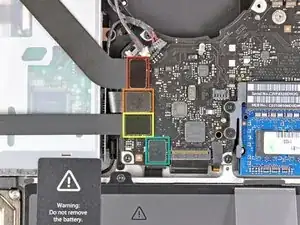

Отключите следующие четыре кабеля:
Кабель AirPort/Bluetooth
Кабель оптического привода
Кабель жёсткого диска
Кабель трекпада

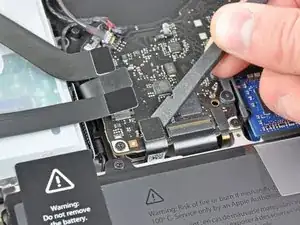

Чтобы отключить кабели, используйте плоский конец лопатки, чтобы поддеть их разъёмы вверх из гнезд на плате.
Шаг 11

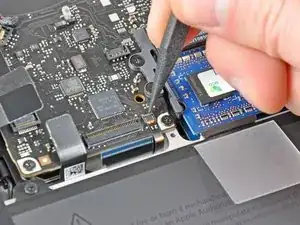

Используйте ноготь, чтобы поджать вверх фиксирующую защёлку ZIF-разъёма шлейфа клавиатуры.
Убедитесь, что вы поддеваете именно шарнирную фиксирующую защёлку, а не сам разъём.

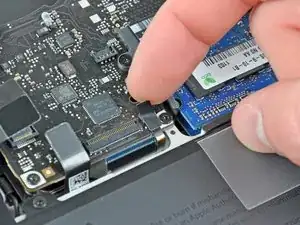

Используйте кончик лопатки, чтобы вытащить шлейф клавиатуры из его гнезда.
Вставлять шлейф может быть трудно. Если возникают сложности, временно прикрепите к шлейфу кусочек ленты, чтобы удобнее направлять его в гнездо.
Шаг 12

Если присутствует, удалите маленькую полоску чёрной ленты, закрывающую гнездо шлейфа подсветки клавиатуры.
Шаг 13

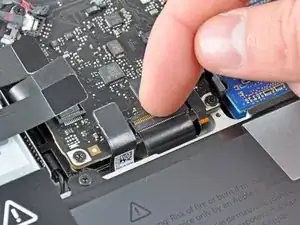

Используйте кончик лопатки или ноготь, чтобы поджать вверх фиксирующую защёлку ZIF-разъёма шлейфа подсветки клавиатуры.
Убедитесь, что вы поддеваете именно шарнирную фиксирующую защёлку, а не сам разъём.
Вытащите шлейф подсветки клавиатуры из его гнезда.
Шаг 14

Плоским концом лопатки подденьте разъём датчика сна/индикатора батареи и выведите его из гнезда на плате.
Шаг 15

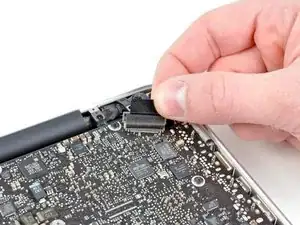

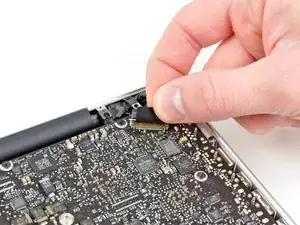

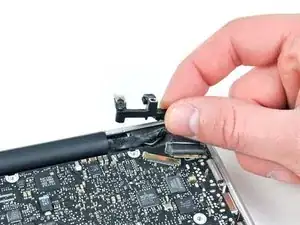

Возьмитесь за пластиковую тянущую петлю, закреплённую на замке шлейфа дисплея, и поверните её в сторону блока DC-In.

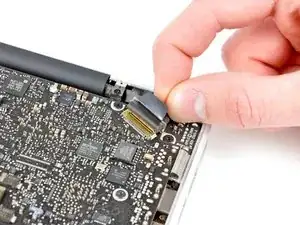

Вытяните шлейф дисплея прямо из гнезда на плате.
Не поднимайте шлейф дисплея вверх — его гнездо очень хрупкое. Тяните кабель параллельно лицевой поверхности платы.
Шаг 16

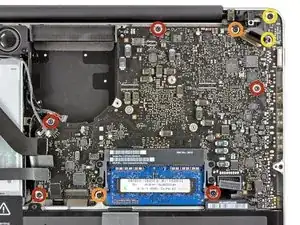

Удалите следующие девять винтов:
Пять винтов T6 Torx, длиной 3,6 мм
Два винта T6 Torx, длиной 4,3 мм
Два винта T6 Torx, длиной 7,2 мм
В некоторых моделях винты могут быть немного короче, как указано ниже:
Пять винтов T6, длиной 3,0 мм
Два винта T6, длиной 3,6 мм
Два винта T6, длиной 6,7 мм
Шаг 17

Удалите следующие два винта:
Один винт Phillips 8,6 мм
Один винт Phillips 5,5 мм

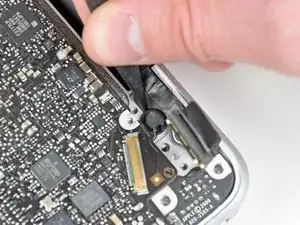

Снимите фиксатор кабеля дисплея с верхнего корпуса.
Шаг 18

Используйте наконечник лопатки, чтобы осторожно оторвать микрофон от клея, крепящего его к верхнему корпусу.
Шаг 19

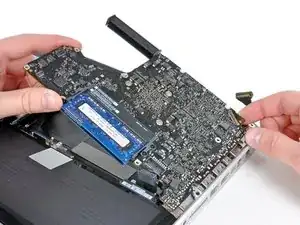

С учётом множества разъёмов у краёв, приподнимите плату логики с конца, ближайшего к оптическому приводу.
Не сгибая плату, проведите её из верхнего корпуса, следя за гибким соединением с платой питания DC-In, которое может зацепиться за верхний корпус.
Снимите плату логики.
Шаг 20

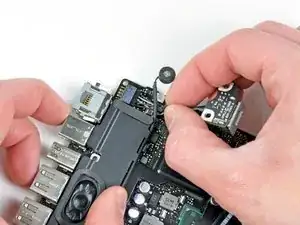

Потяните кабель платы MagSafe DC-In в сторону радиатора, чтобы отключить его от платы логики.
Не тяните вверх. Потягивание разъёма вверх может оторвать гнездо от платы логики.
Снимите плату MagSafe DC-In.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
