Замена радиатора MacBook Pro 13" Unibody середины 2012 года
Большие комки заводской термопасты замедляют работу MacBook Pro при нагреве? Следуйте этому руководству, чтобы снять радиатор и нанести новую термопасту.
Шаг 1

Удалите следующие десять винтов:
Три винта Phillips #00, 14,4 мм
Три винта Phillips #00, 3,5 мм
Четыре винта с буртиком Phillips #00, 3,5 мм
При установке маленьких винтов выравнивайте их перпендикулярно легкой кривизне корпуса (они не вкручиваются строго вертикально).
Шаг 2

Подденьте нижнюю крышку пальцами у вентиляционного отверстия, чтобы отвести её от корпуса MacBook.
Снимите нижнюю крышку.
Шаг 3

Используйте край лопатки, чтобы поддеть разъём питания батареи вверх из гнезда на плате.
Полезно поддевать вверх с обеих коротких сторон разъёма, чтобы «пройти» его из гнезда. Будьте осторожны с углами разъёмов — их легко отломать.
Шаг 4

Слегка отогните кабель аккумулятора от разъёма на плате, чтобы он случайно не подключился во время работы.
Шаг 5


Используйте край лопатки, чтобы аккуратно поддеть разъём вентилятора вверх и вынуть его из гнезда на плате.
Полезно осевым вращением лопатки под проводами вентилятора «вывести» разъём из гнезда.
Гнездо вентилятора и сам разъём видны на второй и третьей фотографиях. Будьте осторожны, чтобы не отломать пластиковое гнездо вентилятора от платы при подъёме разъёма. Расположение платы на второй фотографии может незначительно отличаться от вашего компьютера, но гнездо вентилятора одинаково.
Шаг 6

Удалите следующие три винта, крепящие вентилятор к плате:
Один винт T6, 7,2 мм
Два винта T6, 5,3 мм
Шаг 7

Поднимите вентилятор из его посадочного места на плате, следя за кабелем, чтобы он не зацепился.
Шаг 8

Используйте наконечник лопатки, чтобы вытащить кабель правого динамика/сабвуфера из-под удерживающей защёлки, сформованной в верхней крышке.
Потяните кабель правого динамика/сабвуфера вверх, чтобы вынуть разъём из его гнезда на плате.
Шаг 9

Отключите кабель камеры от платы.
Кабель камеры выдвигается из разъёма на плате. Если кабель кажется хрупким, используйте лопатку, чтобы «пройти» кабель из металлических защёлок по бокам головки разъёма.
Шаг 10

Отключите следующие четыре кабеля:
Кабель AirPort/Bluetooth
Кабель оптического привода
Кабель жёсткого диска
Кабель трекпада
Чтобы отключить кабели, используйте плоский конец лопатки, чтобы поддеть их разъёмы вверх из гнезд на плате.
Шаг 11


Подденьте ногтем удерживающую планку ZIF-разъёма шлейфа клавиатуры вверх.
Убедитесь, что вы поддевaете именно шарнирную удерживающую планку, а не сам разъём.
Используйте наконечник лопатки, чтобы вынуть шлейф клавиатуры из его разъёма.
Шлейф может быть трудно вставить. Если возникают трудности, временно прикрепите к шлейфу кусочек ленты, чтобы помочь направить его в разъём.
Шаг 12

Если присутствует, снимите тонкую полоску чёрной ленты, закрывающую гнездо кабеля подсветки клавиатуры.
Шаг 13


Используйте наконечник лопатки или ноготь, чтобы поддеть удерживающую планку ZIF-разъёма шлейфа подсветки клавиатуры вверх.
Убедитесь, что вы поддевaете именно шарнирную удерживающую планку, а не сам разъём.
Выньте шлейф подсветки клавиатуры из его разъёма.
Шаг 14

Используйте плоский конец лопатки, чтобы поддеть разъём датчика сна/индикатора батареи вверх из его гнезда на плате.
Шаг 15


Возьмитесь за пластиковую тянущую язычок, закреплённую в замке кабеля дисплея, и поверните её в сторону разъёма питания DC-In.
Тяните кабель данных дисплея прямо из его гнезда на плате.
Не тяните кабель дисплея вверх — его разъём очень хрупкий. Тяните кабель параллельно плоскости платы.
Шаг 16

Удалите следующие девять винтов:
Пять винтов T6, 3,6 мм
Два винта T6, 4,3 мм
Два винта T6, 7,2 мм
В некоторых моделях винты могут быть немного короче следующим образом:
Пять винтов T6, 3,0 мм
Два винта T6, 3,6 мм
Два винта T6, 6,7 мм
Шаг 17

Удалите следующие два винта:
Один винт Phillips 8,6 мм
Один винт Phillips 5,5 мм
Снимите фикcатор кабеля данных дисплея с верхней крышки.
Шаг 18

Кончиком лопатки аккуратно отлейте микрофон от клея, крепящего его к верхней крышке.
Шаг 19

Учитывая множество разъемов возле краев, поднимите плату логики с конца, ближайшего к оптическому приводу.
Не сгибая плату, выведите её из верхней крышки, следя за гибким соединением с платой питания DC-In, которое может застрять в верхней крышке.
Снимите плату логики.
Шаг 20

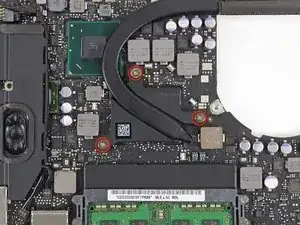

Удалите три винта Phillips #1 длиной 8,4 мм, крепящие радиатор к плате логики.
Не потеряйте пружины, удерживаемые под каждым из винтов.
Шаг 21

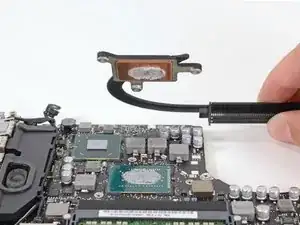

Осторожно снимите радиатор с процессора.
Если радиатор кажется застрявшим, может помочь аккуратное поддевание пластиковой лопаткой. Будьте осторожны, чтобы не повредить элементы поверхностного монтажа на процессоре при поддевании.
Обязательно удалите старую термопасту и нанесите новый слой перед повторной установкой радиатора. У нас есть руководство, которое упрощает этот процесс.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
