Замена кабеля жесткого диска MacBook Pro 13" Unibody середина 2012 г.

Удалите следующие десять винтов:

Три крестообразных винта Phillips #00 длиной 14,4 мм

Три крестообразных винта Phillips #00 длиной 3,5 мм

Четыре крестообразных винта с ограничителем Phillips #00 длиной 3,5 мм

При установке маленьких винтов ориентируйте их перпендикулярно небольшой кривизне корпуса (они не входят строго вертикально).

Подденьте нижнюю крышку у вентиляционных отверстий пальцами, чтобы отстегнуть её от корпуса MacBook.

Снимите нижнюю крышку.

Используйте край лопатки, чтобы поддеть разъем батареи вверх и отсоединить его от платы.

Полезно поддевать вверх с обеих коротких сторон разъема, чтобы «вывести» его из гнезда. Будьте осторожны с углами разъемов — их легко сломать.

Слегка отогните кабель батареи от его разъема на плате, чтобы он случайно не подключился во время работы.

Удалите два винта Phillips, фиксирующие кронштейн жесткого диска к верхней части корпуса.

Эти винты останутся прикреплены к кронштейну жесткого диска.

Снимите кронштейн жесткого диска.

Кронштейн может быть плотно прилегать к верхней части корпуса.

Поднимите жесткий диск за прикрепленную тянущую ленту, чтобы вынуть его из верхней части корпуса.

Не пытайтесь полностью извлечь жесткий диск пока что. Он всё ещё подключен к кабелю жесткого диска.

Оттяните кабель жесткого диска от корпуса жесткого диска.

Снимите жесткий диск.

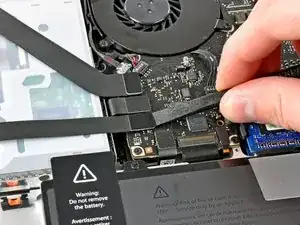

Используйте плоский конец лопатки, чтобы поддеть штекер кабеля жесткого диска вверх и отсоединить его от разъема на плате.

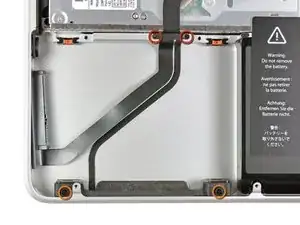

Удалите следующие четыре винта:

Два крестообразных винта Phillips длиной 3 мм

Два крестообразных винта Phillips длиной 9,7 мм

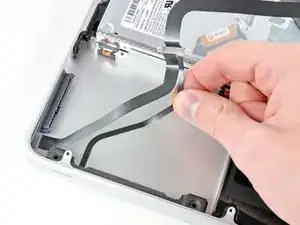

Осторожно оторвите тонкий ленточный кабель инфракрасного датчика/индикатора сна от клея, скрепляющего его с верхней частью корпуса.

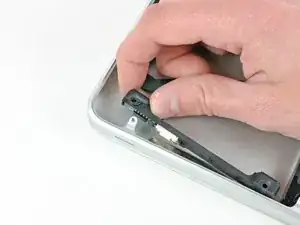

Оттяните передний кронштейн жесткого диска с инфракрасным датчиком/индикатором сна от переднего края верхней части корпуса.

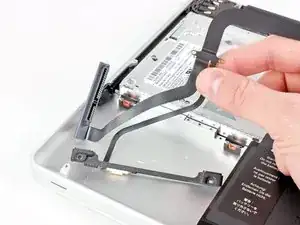

Снимите кабель жесткого диска.

Ваша запасная деталь может поставляться с несколькими клейкими поролоновыми уплотнителями. Они обеспечивают плотную посадку кронштейна и жесткого диска. Наклеивайте только по необходимости.

Ваша запасная деталь может содержать или не содержать передний (сенсорный) кронштейн. Если нет, его потребуется перенести на новый кабель.

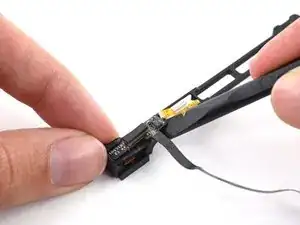

Используйте наконечник лопатки, чтобы перевернуть «рычажок» ZIF-разъема (слева на первой фотографии) на кабеле жесткого диска. Сам разъем не снимается, см. следующее действие.

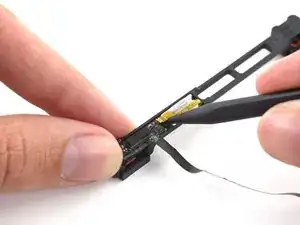

Осторожно вытяните желтый кабель кронштейна датчика из ZIF-разъема (вправо, на второй фотографии).

Используйте плоский конец лопатки, чтобы отодрать кабель жесткого диска от кронштейна, к которому он приклеен.

Снимите клеевую подложку с нового кабеля жесткого диска, приклейте его к кронштейну датчика и подключите кабель кронштейна датчика.

Многие ремонтники обматывают длину более толстого кабеля из пары участками изоленты с обеих сторон, поскольку он может тереться о мелкие ребра внутри алюминиевого корпуса — это может вызвать короткое замыкание на корпус или просто повредить соединение.
