Замена платы AirPort в MacBook Pro 13" с Retina Display, конец 2012 г.

Удалите следующие десять винтов, фиксирующих нижнюю крышку к верхней части корпуса:

Два винта P5 Pentalobe 2,3 мм

Восемь винтов P5 Pentalobe 3,0 мм

В ходе ремонта отслеживайте каждый винт и возвращайте его на то же место, чтобы избежать повреждения устройства.

Засуньте пальцы между верхней и нижней частью корпуса.

Осторожно оттяните нижнюю крышку от верхней части корпуса.

Снимите нижнюю крышку и отложите её в сторону.

При сборке аккуратно надавите в центре нижней крышки, чтобы защёлкнуть два пластиковых фиксатора.

Нижняя крышка соединяется с верхней в центре с помощью двух пластиковых защёлок.

Снимите пластиковую крышку, приклеенную к плате контактов аккумулятора.

Удалите следующие винты, фиксирующие плату разъёма аккумулятора к логической плате:

Два винта T6 Torx 2,8 мм

Один винт с буртиком T6 Torx 7,0 мм

С помощью пинцета снимите маленькую пластиковую крышку, расположенную рядом с правым нижним углом платы разъёма аккумулятора.

Удалите широкоголовый винт T6 Torx 6,4 мм, фиксирующий разъём аккумулятора к узлу логической платы.

Осторожно поднимите плату разъёма аккумулятора с логической платы.

Рекомендуется слегка согнуть кабели аккумулятора, чтобы плата оставалась приподнятой над логической платой и не мешала работе.

Не перегибайте плату полностью и не мните кабели — это может повредить аккумулятор.

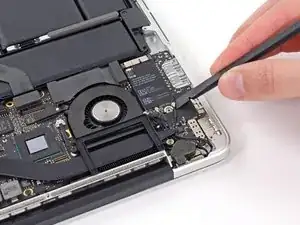

Удалите один винт T5 Torx 2,7 мм, фиксирующий плату AirPort к плате I/O.

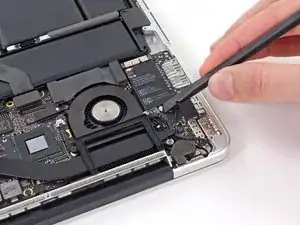

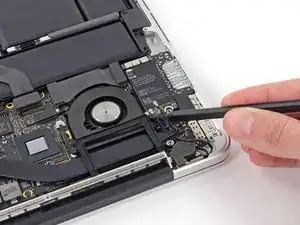

Используйте плоский конец лопатки, чтобы поддеть и отсоединить три разъёма антенных кабелей от платы AirPort.

Три кабеля имеют чёрные оплётки разной длины. При сборке:

Подключите кабель с длинной оплёткой в центральный разъём.

Короткооплётный кабель подключается рядом с винтом.

Оставшийся кабель без оплётки подключается в последний пустой разъём, рядом с вентилятором.

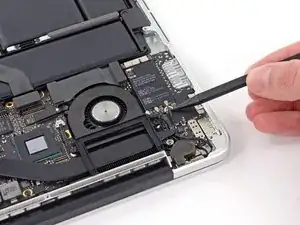

Отодвиньте антенные кабели в сторону, чтобы они не мешали плате AirPort.

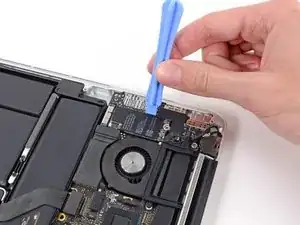

Вставьте пластиковый инструмент для открытия между платой AirPort (сторона, ближе к портам I/O) и платой I/O.

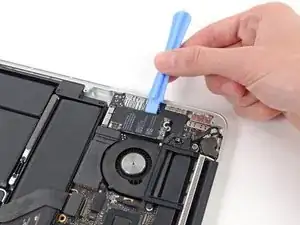

Осторожно приподнимите плату AirPort, но не снимайте её.

Поднимайте плату AirPort только настолько, чтобы можно было ухватить её. Слишком сильное поднятие над платой I/O может повредить плату или разъём.

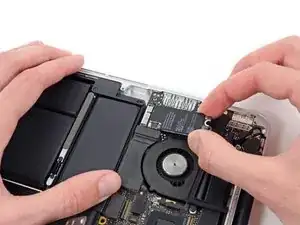

Вытащите плату AirPort прямо из её разъёма на плате I/O.

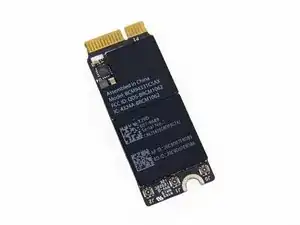

Плата AirPort вынута.
