Замена микрофона MacBook Pro 13" Unibody середина 2012 года
Используйте это руководство для замены неисправного микрофона.
Шаг 1

Удалите следующие десять винтов:
Три винта Phillips #00, 14,4 мм
Три винта Phillips #00, 3,5 мм
Четыре винта с уступом Phillips #00, 3,5 мм
При установке маленьких винтов выравнивайте их перпендикулярно легкой кривизне корпуса (они не ставятся строго вертикально).
Шаг 2

С помощью пальцев приподнимите нижнюю крышку от корпуса MacBook рядом с вентиляционным отверстием.
Снимите нижнюю крышку.
Шаг 3

Используйте край лопатки, чтобы приподнять разъём батареи вверх от его гнезда на плате.
Полезно приподнимать с обеих коротких сторон разъёма, чтобы «вывести» его из гнезда постепенно. Будьте осторожны с углами разъёмов — их легко отломать.
Шаг 4

Слегка отогните кабель батареи от его гнезда на плате, чтобы он случайно не подключился во время работы.
Шаг 5


Используйте край лопатки, чтобы аккуратно приподнять разъём вентилятора и вынуть его из гнезда на плате.
Полезно поочерёдно вращать лопатку вдоль оси под проводами вентилятора, чтобы освободить разъём.
Разъём вентилятора и сам коннектор показаны на втором и третьем изображениях. Будьте осторожны, чтобы не отломать пластиковое гнездо вентилятора от платы при поднятии разъёма вертикально вверх. Расположение элементов на плате на втором фото может немного отличаться от вашей машины, но разъём вентилятора одинаков.
Шаг 6

Удалите следующие три винта, фиксирующие вентилятор на плате:
Один винт Torx T6, 7,2 мм
Два винта Torx T6, 5,3 мм
Шаг 7

Поднимите вентилятор из его углубления в плате, следите, чтобы его кабель не зажался.
Шаг 8

Используйте наконечник лопатки, чтобы вытащить кабель правого динамика/сабвуфера из-под фиксирующего выступа, сформованного в верхней части корпуса.
Потяните кабель правого динамика/сабвуфера вверх, чтобы вынуть разъём из его гнезда на плате.
Шаг 9

Отключите кабель камеры от платы.
Кабель камеры вынимается из разъёма на плате скольжением. Если кабель кажется хрупким, используйте лопатку, чтобы постепенно вывести кабель из-под металлических защёлок по бокам головки разъёма.
Шаг 10

Отключите следующие четыре кабеля:
Кабель AirPort/Bluetooth
Кабель оптического привода
Кабель жёсткого диска
Кабель трекпада
Чтобы отключить кабели, используйте плоский конец лопатки, чтобы приподнять их разъёмы из гнёзд на плате.
Шаг 11


С помощью ногтя отведите вверх фиксирующую планку ZIF-разъёма ленточного кабеля клавиатуры.
Убедитесь, что вы поднимаете именно шарнирную фиксирующую планку, **а не** сам разъём.
Используйте наконечник лопатки, чтобы вынуть ленточный кабель клавиатуры из гнезда.
Кабель может быть труден для установки. Если возникают трудности, временно прикрепите к кабелю кусочек ленты, чтобы направлять его при вставке в гнездо.
Шаг 12

Если присутствует, удалите маленькую полоску чёрной ленты, закрывающую гнездо кабеля подсветки клавиатуры.
Шаг 13


Используйте наконечник лопатки или ноготь, чтобы отогнуть вверх фиксирующую планку ZIF-разъёма ленточного кабеля подсветки клавиатуры.
Убедитесь, что вы поднимаете именно шарнирную фиксирующую планку, **а не** сам разъём.
Выньте ленточный кабель подсветки клавиатуры из гнезда.
Шаг 14

Используйте плоский конец лопатки, чтобы приподнять разъём датчика сна/индикатора батареи из его гнезда на плате.
Шаг 15


Возьмите пластиковую тянущую язычок, закреплённую на защёлке кабеля дисплейных данных, и поверните её в сторону разъёма питания (DC-In) компьютера.
Тяните кабель дисплейных данных прямо из его гнезда на плате.
Не поднимайте кабель дисплейных данных вверх, так как его гнездо очень хрупкое. Тяните кабель параллельно поверхности платы.
Шаг 16

Удалите следующие девять винтов:
Пять винтов Torx T6, 3,6 мм
Два винта Torx T6, 4,3 мм
Два винта Torx T6, 7,2 мм
В некоторых моделях винты могут быть немного короче и иметь следующие размеры:
Пять винтов Torx T6, 3,0 мм
Два винта Torx T6, 3,6 мм
Два винта Torx T6, 6,7 мм
Шаг 17

Удалите следующие два винта:
Один винт Phillips 8,6 мм
Один винт Phillips 5,5 мм
Снимите фиксатор кабеля данных дисплея с верхней крышки.
Шаг 18

Используя наконечник лопатки, аккуратно отлейте микрофон от клея, фиксирующего его к верхней крышке.
Шаг 19

Учитывая множество разъёмов около его краёв, поднимите плату логики с конца, ближайшего к оптическому накопителю.
Не сгибая плату, выведите её из верхней крышки, следя за гибким соединением с платой питания DC-In, которое может зацепиться за верхнюю крышку.
Снимите плату логики.
Шаг 20

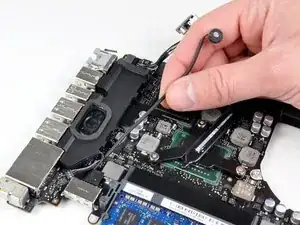

Выведите кабель микрофона из канала, сформованного в корпусе левого динамика.
Шаг 21

Снимите небольшой кусочек чёрной ленты, закрывающей разъём микрофона.
Шаг 22

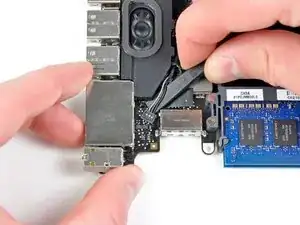

Используйте плоский конец лопатки, чтобы поддеть разъём микрофона и приподнять его из гнезда на плате логики.
Подденьте снизу, в направлении проводов.
Шаг 23

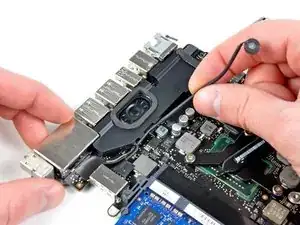

Снимите микрофон с платы логики.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
