Замена левого шарнира-захвата дисплея MacBook Unibody модели A1342

Удалите восемь 4 мм винтов с крестообразным шлицем (Phillips), крепящих нижнюю крышку к корпусу MacBook.

Нижняя крышка выполнена из алюминия с резиновым покрытием. Не сгибайте алюминий чрезмерно при съёме — любые пластические деформации приведут к проблемам с подгонкой при сборке.

Слегка приподнимите нижнюю крышку возле вентиляционного отверстия.

Продолжайте проводить пальцами между нижней и верхней крышками, пока верхняя крышка не отщёлкнется от удерживающих защёлок.

Расположение этих трёх защёлок показано на третьем снимке.

В целях предосторожности рекомендуется отключить разъём батареи от платы логики, чтобы избежать электрического разряда. Этот шаг необязателен и не обязателен к выполнению.

Используйте плоский конец монтажной лопатки, чтобы приподнять разъём батареи из его гнезда на плате логики.

Иногда удобнее использовать ногти, чтобы приподнять обе стороны разъёма.

Удалите следующие винты со стороны оптического привода задней вентиляционной решётки:

Два 10 мм винта Torx T8

Два 5,2 мм винта с крестообразным шлицем (Phillips)

Удалите следующие винты со стороны портов задней вентиляционной решётки:

Два 10 мм винта Torx T8

Два 5,2 мм винта с крестообразным шлицем (Phillips)

Осторожно приподнимите заднюю вентиляционную решётку и выньте её из верхней крышки.

Удалите один 3 мм винт с крестообразным шлицем, крепящий заземляющую ленту антенны AirPort/Bluetooth к заднему динамику.

Используйте наконечник монтажной лопатки, чтобы поддеть коннекторы антенн AirPort и Bluetooth (всего 3) и отщёлкнуть их от платы AirPort/Bluetooth.

Освободите длинную антенну из канала в корпусе заднего динамика.

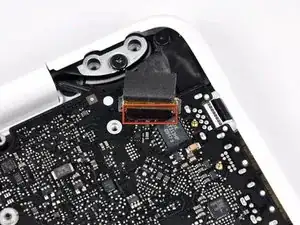

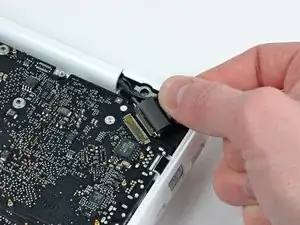

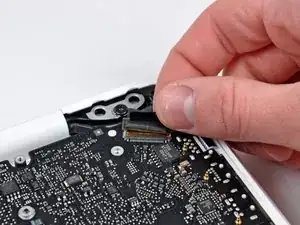

Возьмитесь за пластиковую язычковую застёжку, закреплённую на замке кабеля данных дисплея, и поверните её в сторону гнезда питания (DC-In) компьютера.

Под пластиковой застёжкой находится тонкая металлическая защёлка, которую необходимо освободить (используйте наконечник монтажной лопатки), прежде чем можно будет отсоединить кабель данных дисплея.

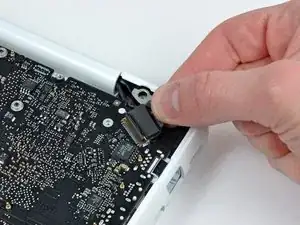

Осторожно потяните разъём кабеля данных дисплея от его гнезда на плате логики.

Тяните параллельно плоскости платы логики.

Гнездо кабеля данных дисплея выполнено из очень тонкого металла и легко сгибается. Убедитесь, что тянете разъём прямо от гнезда.

Откройте MacBook так, чтобы дисплей был перпендикулярен верхней крышке.

Разместите открытый MacBook на столе, как показано на фото.

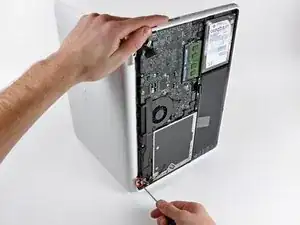

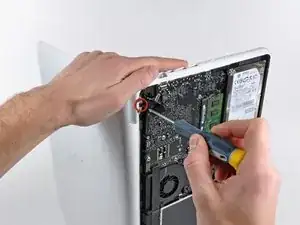

Держа дисплей и верхнюю крышку левой рукой вместе, удалите оставшийся 7,8 мм винт Torx T8 с гровером с нижнего кронштейна дисплея.

Обязательно держите дисплей и верхнюю крышку левой рукой вместе. В противном случае освобождённые дисплей/верхняя крышка могут упасть, что может повредить детали.

Удалите последний винт Torx T8, крепящий дисплей к верхней крышке.

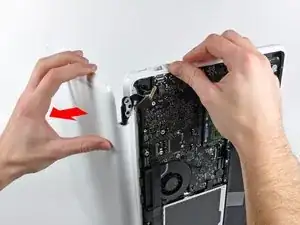

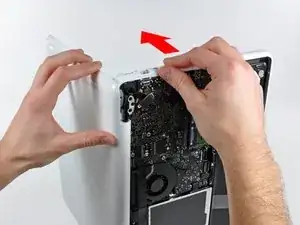

Возьмитесь за верхнюю крышку правой рукой и слегка поверните её в сторону верхней части дисплея, чтобы верхний кронштейн дисплея освободил край верхней крышки.

Кабель данных дисплея может зацепить верхний кронштейн за верхнюю крышку. Для лучшего доступа может помочь лёгкое отведение верхней крышки от дисплея.

Слегка поверните дисплей в сторону от верхней крышки.

Поднимите дисплей вверх и отведите его от верхней крышки, следя за кронштейнами и кабелями, которые могут зацепиться.

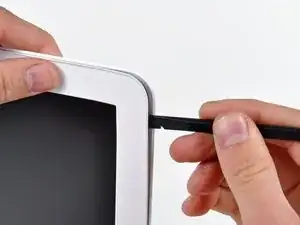

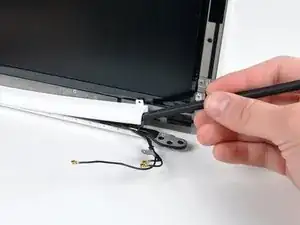

Вставьте плоский конец монтажной лопатки между тонкой резиновой полоской, окружающей переднюю рамку дисплея, и задней рамкой дисплея.

Не вставляйте монтажную лопатку между тонкой резиновой полоской и пластиковой лицевой частью передней рамки дисплея.

Используйте плоский конец монтажной лопатки, чтобы аккуратно отжать переднюю рамку дисплея от клея, закрепляющего её на задней рамке.

Не поддёргивайте по хрупкой стеклянной панели ЖК-дисплея. Также не сгибайте пластик чрезмерно — это может вызвать необратимую деформацию.

Продолжайте отжигать, пока передняя рамка не освободится вдоль правой стороны дисплея и за правым шарниром-захватом.

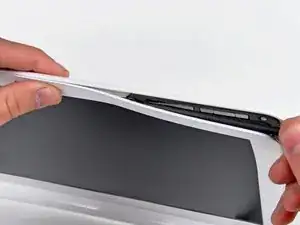

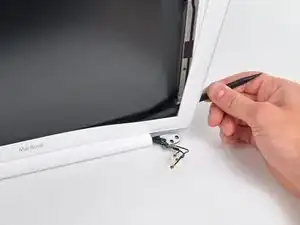

Используйте плоский конец монтажной лопатки, чтобы отжать переднюю рамку дисплея от верхнего края сборки дисплея.

Полезно вставлять и поворачивать плоский конец лопатки, чтобы увеличить зазор между передней и задней рамками дисплея по мере продвижения вокруг края дисплея.

Продолжайте отделять, пока верхний край передней рамки полностью не освободится от сборки дисплея.

Будьте осторожны при поддевании вблизи платы камеры iSight — у неё открыт доступ к элементам схемы и она хрупкая.

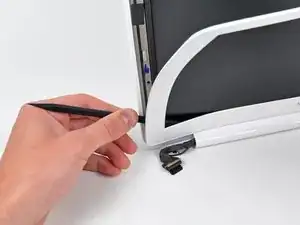

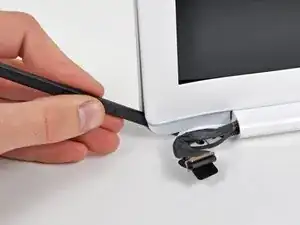

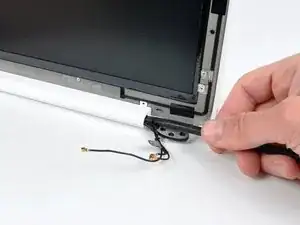

Используйте пластиковую лопаточку, чтобы отжать левую сторону передней рамки дисплея от сборки дисплея.

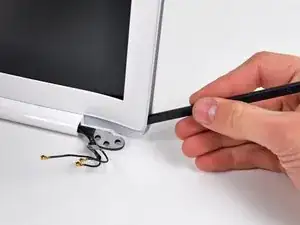

Осторожно отожмите область позади левого шарнира защелки.

При сборке убедитесь, что небольшие пластиковые штифты на передней рамке дисплея совмещаются с отверстиями в задней рамке дисплея (показано красным). Несовмещение помешает передней рамке прилегать заподлицо к задней рамке.

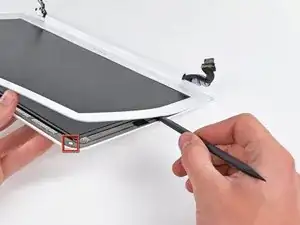

Медленно продвигайтесь вдоль нижнего края передней рамки дисплея, пока она не освободится от сборки дисплея.

Обязательно отжимайте как можно дальше от ЖК-экрана, так как он выступает ниже края передней рамки дисплея.

Когда вы пройдёте примерно половину, отожмите нижний край передней рамки с другой стороны, чтобы упростить процесс.

Снимите переднюю рамку дисплея со сборки дисплея.

Чтобы клей не потерял липкость, не обращайтесь с ним чрезмерно и держите его в чистоте до установки.

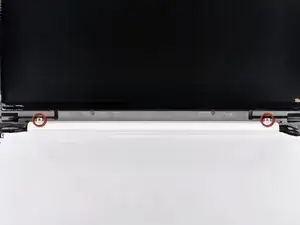

Удалите два винта Phillips 3 мм, фиксирующие крышку шарнира к задней рамке дисплея.

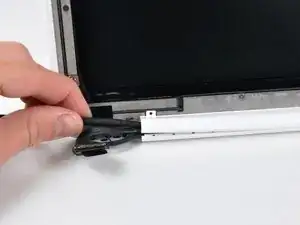

Вставьте плоский конец лопаточки в открытый край крышки шарнира и отожмите, чтобы освободить её от задней рамки дисплея.

Отжимайте с обеих сторон крышки шарнира, пока она полностью не освободится от сборки дисплея.

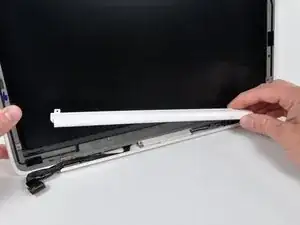

Снимите крышку шарнира со сборки дисплея.

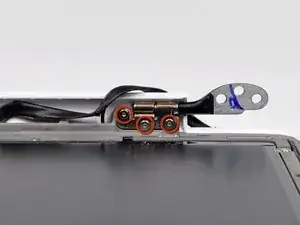

Удалите три винта Torx T6 длиной 4,7 мм, фиксирующие левый шарнир защелки к передней рамке дисплея.

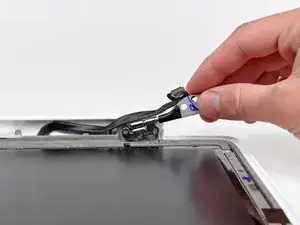

Снимите левый шарнир защелки с передней рамки дисплея.
