Замена радиатора MacBook Unibody модель A1342

Снимите восемь винтов Phillips длиной 4 мм, фиксирующих нижнюю крышку к MacBook.

Нижняя крышка выполнена из алюминия с резиновым покрытием. Не сгибайте алюминий чрезмерно при снятии — любая остаточная деформация приведёт к проблемам с прилеганием при сборке.

Немного приподнимите нижнюю крышку в области вентиляционного отверстия.

Продолжайте проводить пальцами по стыку нижней и верхней крышек, пока верхняя крышка не отщёлкнется от фиксаторов.

Расположение этих трёх защёлок показано на третьем изображении.

В целях предосторожности рекомендуется отключить разъём аккумулятора от логической платы, чтобы избежать электрического разряда. Этот шаг необязателен и не требуется.

Используйте плоский конец лопатки, чтобы приподнять разъём аккумулятора из его гнезда на логической плате.

Возможно, будет удобнее воспользоваться ногтями, чтобы приподнять обе стороны разъёма.

Снимите следующие винты со стороны оптического привода задней вентиляционной панели:

Два T8 Torx длиной 10 мм

Два винта Phillips длиной 5,2 мм

Снимите следующие винты со стороны портов задней вентиляционной панели:

Два T8 Torx длиной 10 мм

Два винта Phillips длиной 5,2 мм

Осторожно приподнимите заднюю вентиляционную панель из верхней крышки.

Используйте плоский конец лопатки, чтобы отогнуть шлейф AirPort/Bluetooth от логической платы.

Используйте лопатку, чтобы поддеть разъём вентилятора строго вверх и вынуть его из гнезда на логической плате.

Полезно вкрутить лопатку вдоль оси под проводами разъёма вентилятора, чтобы освободить разъём.

Разъём вентилятора и сам разъём на плате показаны на втором и третьем изображениях. Будьте осторожны, чтобы не отломать пластиковый держатель разъёма от логической платы при поднятии разъёма вентилятора. Расположение компонентов на логической плате на втором изображении может незначительно отличаться от вашего устройства, но сам разъём вентилятора одинаков.

Снимите следующие три винта, фиксирующие вентилятор в верхней крышке:

Один винт Phillips длиной 7,1 мм.

Два винта Phillips длиной 5 мм.

Выньте вентилятор из верхней крышки.

Осторожно подденьте деликатный разъём заднего динамика с логической платы. Эти маленькие разъёмы L/R легко ломаются.

Проявляйте крайнюю осторожность; этот разъём легко повредить.

Используйте плоский конец лопатки, чтобы отогнуть разъём оптического привода от логической платы.

Используйте лопатку, чтобы поддеть разъёмы правого динамика и индикатора сна и вынуть их из гнёзд на логической плате.

Эти разъёмы очень хрупкие и легко ломаются.

Используйте плоский конец лопатки, чтобы отогнуть разъём шлейфа трекпада от логической платы.

Подденьте ногтем запорную планку ZIF-сокета шлейфа клавиатуры и откиньте её вверх.

Используйте наконечник лопатки, чтобы выдвинуть шлейф клавиатуры из его разъёма.

Используйте плоский конец лопатки, чтобы отогнуть разъём кабеля жёсткого диска от логической платы.

Используйте лопатку, чтобы поддеть разъёмы левого динамика и микрофона и вынуть их из гнёзд на логической плате.

Эти разъёмы очень хрупкие и легко ломаются.

Возьмите пластиковую тяговую бирку, закреплённую на защёлке кабеля данных дисплея, и поверните её в сторону блока питания (DC-In).

Осторожно потяните разъём кабеля данных дисплея от его гнезда на логической плате.

Тяните гнездо параллельно плоскости логической платы.

Гнездо кабеля данных дисплея изготовлено из очень тонкого металла и легко гнётся. Обязательно тяните разъём прямо от его гнезда.

Снимите шесть винтов T6 Torx длиной от 4,1 до 4,4 мм, фиксирующих логическую плату в верхней крышке.

Снимите два винта T6 Torx длиной от 4,1 до 4,5 мм, фиксирующих плату MagSafe в верхней крышке.

На некоторых моделях эти винты могут быть T7. Будьте осторожны, чтобы не сорвать шляпку меньшей отвёрткой.

Поднимите сторону платы логики, противоположную портам, из верхней части корпуса.

Поверните плату логики от верхней части корпуса до тех пор, пока порты не освободят выступ, сформованный в верхней части корпуса.

Оттяните плату логики вместе с платой MagSafe от края верхней части корпуса как единое целое.

Плата MagSafe может случайно отключиться в процессе. В качестве меры предосторожности убедитесь, что разъём платы MagSafe надёжно вставлен в гнездо перед опусканием платы логики обратно в верхнюю часть корпуса.

Перед опусканием платы логики обратно в верхнюю часть корпуса убедитесь, что кабели левого динамика и микрофона уложены в канавки, вырезанные в верхней части корпуса (как видно на третьей фотографии).

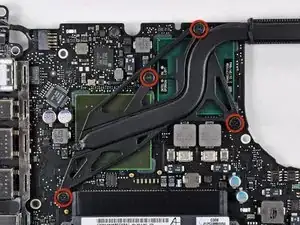

Удалите четыре фланцевых винта Phillips длиной 8,3 мм, крепящих радиатор к плате логики.

Соблюдайте порядок и не теряйте пружины, расположенные под каждым из винтов.

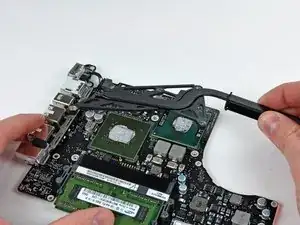

Поднимите радиатор с платы логики.

Если вам нужно установить радиатор обратно в ноутбук, у нас есть руководство по термопасте, которое упрощает замену теплопроводящей смазки.
