Замена кабеля жесткого диска MacBook Unibody модель A1342

Удалите восемь винтов Phillips 4 мм, фиксирующих нижнюю крышку на MacBook.

Нижняя крышка изготовлена из алюминия с резиновым покрытием. Не сильно изгибайте алюминий при снятии, так как любая деформация приведет к проблемам с допусками при сборке.

Немного приподнимите нижнюю крышку возле вентиляционного отверстия.

Продолжайте проводить пальцами между нижней и верхней крышками, пока верхняя крышка не отжмется от фиксирующих защелок.

Расположение этих трех защелок показано на третьей фотографии.

В целях предосторожности рекомендуется отключить разъем аккумулятора от платы логики, чтобы избежать электростатического разряда. Этот шаг необязателен и не требуется.

Используйте плоский конец лопатки, чтобы поднять разъем аккумулятора из его гнезда на плате логики.

Возможно, будет удобнее использовать ногти, чтобы приподнять обе стороны разъема.

Удалите два винта Phillips 11 мм, фиксирующих кронштейн жесткого диска к верхней крышке.

Эти винты удерживаются в кронштейне жесткого диска и не выпадут.

Поднимите фиксирующий кронштейн и извлеките его из верхней крышки.

При установке кронштейна после замены диска его легко установить задом наперед. Если он не садится плавно, переверните и попробуйте снова.

Поднимите жесткий диск за язычок и отведите его от верхней крышки, следя за тем, что кабель все еще соединяет его с платой логики.

В некоторых редакциях MacBook A1342 кронштейн диска может содержать два резиновых держателя (как показано на второй фотографии). Правильная ориентация резиновых держателей показана на третьей фотографии.

Снимите кабель жесткого диска, потянув его разъем прямо от жесткого диска.

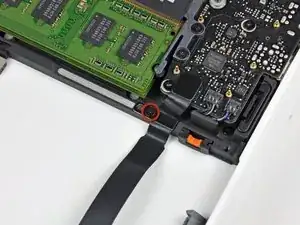

Удалите винт Phillips 3,1 мм, фиксирующий кабель жесткого диска к верхней крышке.

Используйте плоский конец лопатки, чтобы поддеть разъем кабеля жесткого диска и приподнять его с платы логики.

Извлеките кабель жесткого диска из верхней крышки.
