Замена задней рамки дисплея MacBook Unibody модели A1342

Снимите восемь винтов Phillips длиной 4 мм, крепящих нижнюю крышку к MacBook.

Нижняя крышка изготовлена из алюминия с резиновым покрытием. Не сгибайте алюминий чрезмерно при снятии — любой остаточный изгиб приведёт к проблемам с компенсациями при повторной сборке.

Слегка приподнимите нижнюю крышку вблизи вентиляционного отверстия.

Продолжайте проводить пальцами между нижней и верхней крышками, пока верхняя крышка не освободится из удерживающих защёлок.

Расположение этих трёх защёлок показано на третьем изображении.

В целях предосторожности рекомендуется отсоединить разъём батареи от материнской платы, чтобы избежать разряда. Этот шаг необязателен и не является обязательным.

Используйте плоский конец лопатки, чтобы поддеть разъём батареи и приподнять его из гнезда на плате.

Возможно, будет удобнее использовать ногти, чтобы приподнять обе стороны разъёма.

Удалите следующие винты со стороны оптического привода заднего вентиляционного отверстия:

Два винта T8 Torx длиной 10 мм

Два винта Phillips длиной 5,2 мм

Удалите следующие винты со стороны разъёмов заднего вентиляционного отверстия:

Два винта T8 Torx длиной 10 мм

Два винта Phillips длиной 5,2 мм

Осторожно приподнимите заднее вентиляционное покрытие из верхней крышки.

Снимите один винт Phillips длиной 3 мм, фиксирующий сопряжённый провод заземления антенны AirPort/Bluetooth к заднему динамику.

Используйте острый конец лопатки, чтобы поддеть и отжать коннекторы антенн AirPort и Bluetooth (всего 3) с карты AirPort/Bluetooth.

Выведите длинную антенну из её канала в корпусе заднего динамика.

Возьмите пластиковую вытяжную полоску, закреплённую на фиксаторе кабеля данных дисплея, и поверните её в сторону разъёма питания (DC-In) компьютера.

Под пластиковую полоску также подложен тонкий металлический фиксатор, который нужно освободить (используйте острый конец лопатки) прежде чем отсоединять кабель данных дисплея.

Аккуратно потяните разъём кабеля данных дисплея от его гнезда на материнской плате.

Тяните разъём параллельно плоскости материнской платы.

Гнездо кабеля данных дисплея выполнено из очень тонкого металла и легко изгибается. Убедитесь, что тянете разъём прямо от гнезда.

Откройте MacBook так, чтобы экран занимал перпендикулярное положение относительно верхней крышки.

Установите открытый MacBook на стол, как показано на фотографии.

Держа дисплей и верхнюю крышку левой рукой вместе, снимите оставшийся винт T8 Torx с пружинной шайбой длиной 7,8 мм с нижнего кронштейна дисплея.

Держите дисплей и верхнюю крышку левой рукой. Если этого не сделать, освобождённый дисплей/верхняя крышка могут упасть, что может повредить компоненты.

Снимите последний оставшийся винт T8 Torx, фиксирующий дисплей к верхней крышке.

Возьмите верхнюю крышку правой рукой и слегка поверните её в сторону верхней части дисплея, чтобы верхний кронштейн дисплея освободился от кромки верхней крышки.

Кабель данных дисплея может зацепить верхний кронштейн за верхнюю крышку. Может помочь лёгкое поворачивание верхней крышки от дисплея для увеличения зазора.

Слегка отведите дисплей от верхней крышки.

Поднимите дисплей вверх и отведите его от верхней крышки, следя за кронштейнами и кабелями, которые могут зацепиться.

Вставьте плоский конец лопатки между тонкой резиновой полоской, окружающей переднюю рамку дисплея, и задней рамкой дисплея.

Не вставляйте лопатки между тонкой резиновой полоской и пластиковой лицевой частью передней рамки дисплея.

Используйте плоский конец лопатки, чтобы аккуратно поддеть переднюю рамку дисплея, отрывая её от клея, фиксирующего её к задней рамке дисплея.

Не поддёргивайте штатно по хрупкой стеклянной панели ЖК-экрана. Также не сгибайте пластик чрезмерно, чтобы избежать его деформации.

Продолжайте поддёргивать, пока передняя рамка дисплея не отойдёт по правой стороне экрана и за правой петлёй.

Используйте плоский конец лопатки, чтобы отжать переднюю рамку дисплея от верхнего края сборки дисплея.

Может быть полезно вставить и провернуть плоский конец лопатки, чтобы увеличить зазор между передней и задней рамками дисплея по мере работы вокруг кромки экрана.

Продолжайте разделение, пока верхний край передней рамки дисплея не освободится от сборки дисплея.

Будьте осторожны при поддевании рядом с камерой iSight — у неё открытые цепи и она хрупкая.

Используйте лопатку, чтобы отжать левую сторону передней рамки дисплея от узла дисплея.

Осторожно приподнимите участок позади левого шарнира защёлки.

При сборке убедитесь, что маленькие пластиковые штифты на передней рамке дисплея совпадают с отверстиями в задней рамке дисплея (показано красным). Несоблюдение этого приведёт к тому, что передняя рамка не будет прилегать заподлицо к задней рамке.

Медленно продвигайтесь вдоль нижнего края передней рамки дисплея, пока она не освободится от узла дисплея.

Обязательно отжимайте как можно дальше от ЖК-экрана, так как он выступает под краем передней рамки дисплея.

Когда пройдёте примерно до середины, приподнимайте нижний край передней рамки с другой стороны, чтобы облегчить процесс.

Снимите переднюю рамку дисплея с узла дисплея.

Чтобы клей не потерял липкость, не обращайтесь с клеевой лентой чрезмерно и держите её чистой до установки.

Удалите две винта Phillips 3 мм, фиксирующие крышку защёлки к задней рамке дисплея.

Вставьте плоский конец лопатки в открытый конец крышки защёлки и приподнимите, чтобы отсоединить её от задней рамки дисплея.

Приподнимайте с обеих сторон крышки защёлки, пока она полностью не освободится от узла дисплея.

Снимите крышку защёлки с узла дисплея.

Удалите следующие шесть винтов, фиксирующих ЖК-экран к задней рамке дисплея:

Четыре винта Phillips 3.4 мм.

Два винта Phillips 3 мм.

Не пытайтесь пока снять ЖК-экран. Схема вдоль его нижнего края зажата в зазоре вдоль нижнего края углубления дисплея в пластиковой сборке дисплея.

Держите дисплей вертикально и наклоните его настолько, чтобы схватиться за верхний край ЖК-экрана и слегка повернуть его наружу из сборки дисплея, осторожно, чтобы не оторвать схемы от его нижнего края.

Оторвите кусочек ленты, закрывающий разъём кабеля данных дисплея, от края, ближайшего к ЖК-экрану.

Используйте тонкий наконечник лопатки, чтобы отжать тонкую стальную фиксирующую защёлку, удерживающую кабель данных дисплея в его гнезде на ЖК-экране.

Оттяните кабель данных дисплея прямо от его гнезда на ЖК-экране.

Поднимите ЖК-экран из сборки дисплея и отложите в сторону.

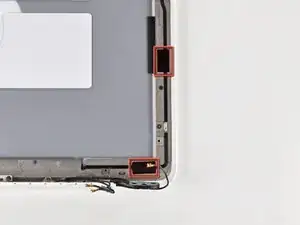

Снимите два небольших кусочка чёрной ленты, фиксирующие кабель данных дисплея/камеры к задней рамке дисплея.

Используйте острый наконечник лопатки, чтобы отжать плату камеры от сборки дисплея.

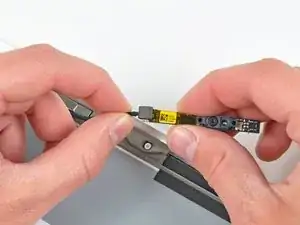

Отключите кабель камеры, оттянув его разъём от гнезда на плате камеры.

Выведите кабель данных дисплея/камеры из прорези, вырезанной в задней рамке дисплея.

Осторожно вытяните кабель данных дисплея/камеры из-под каркаса, прикреплённого к задней рамке дисплея, и удалите его из сборки дисплея.

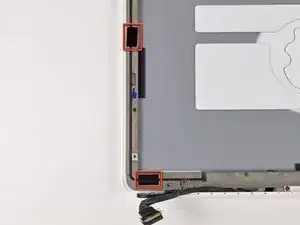

Снимите два небольших кусочка чёрной ленты, фиксирующие антенные кабели к задней рамке дисплея.

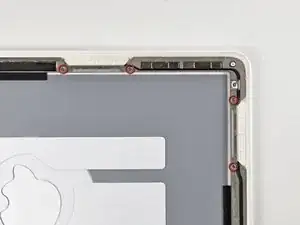

Удалите четыре винта Phillips 2.3 мм, фиксирующие антенны к задней рамке дисплея.

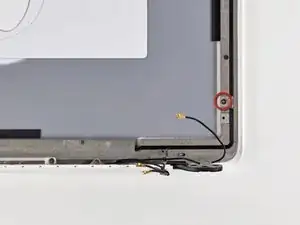

Удалите один винт Phillips 3.3 мм, фиксирующий нижнее антенное заземление к задней рамке дисплея.

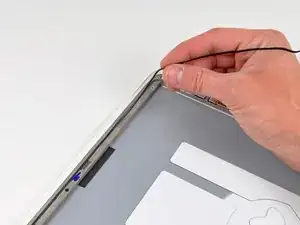

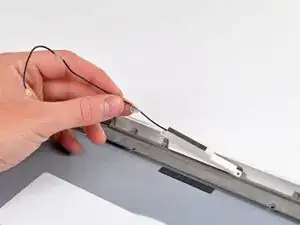

Выведите антенные кабели из канавки, вырезанной в задней рамке дисплея.

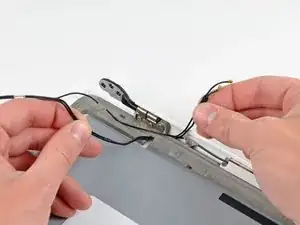

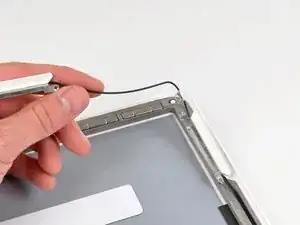

Осторожно вытяните антенные кабели из-под каркаса, прикреплённого к задней рамке дисплея, и удалите их из сборки дисплея.

Удалите три винта Phillips, фиксирующие центральную антенну к задней рамке дисплея.

Снимите центральную антенну с задней рамки дисплея.

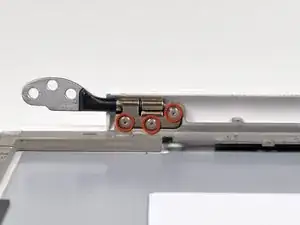

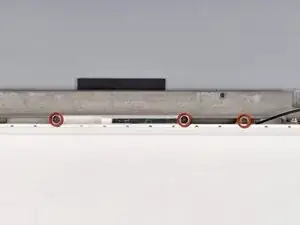

Удалите три винта Torx T6 4.7 мм, фиксирующие правый шарнир защёлки к задней рамке дисплея.

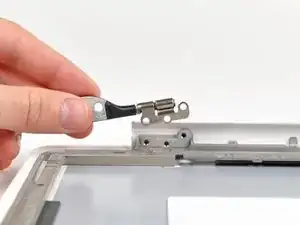

Снимите правый шарнир защёлки.

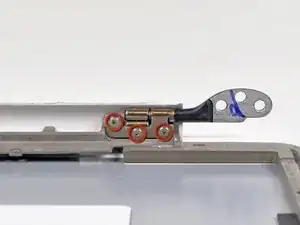

Отвинтите три винта Torx T6 длиной 4,7 мм, крепящие левый шарнир сцепления к задней рамке дисплея.

Снимите левый шарнир сцепления.

Задняя рамка дисплея остаётся на месте.
