Разборка Apple TimeCapsule A1355 для ремонта

все размеры указаны при наличии резиновой накладки. и она остаётся на месте.

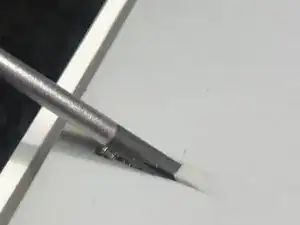

сначала возьмите нож и вырежьте небольшие квадраты или круги — как вам удобнее — в резине. затем, например, отверткой оторвите резину по надрезу, который вы только что сделали.

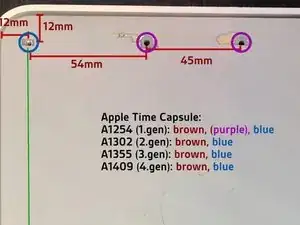

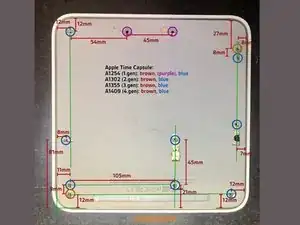

есть точные размеры в миллиметрах. рекомендую разместить TimeCapsule так, чтобы разъёмы были обращены к вам, и затем начать с нижнего левого угла.

для справки: 1 дюйм = 25,4 мм, 1 фут = 304,8 мм

Примечание: зелёные линии указывают, что винты выровнены друг с другом.

Примечание: разные цветные кружки обозначают винты. я обнаружил, что только первая генерация TimeCapsule иногда имеет фиолетовые винты. у 2., 3., 4. поколений я никогда не находил фиолетовые.

первое поколение иногда отличается. у меня были экземпляры, где в фиолетовых маркерах находятся винты. иногда они заклёпаны с другой стороны и не подлежат удалению.

у 2., 3., 4. поколений винты почти одинаковые. иногда коричневых винтов нет.

поверните TimeCapsule на 90° по часовой стрелке.

затем подложите что-то, на что можно опереть открытую, но ещё подключённую часть. (в моём случае я использовал другую TimeCapsule)

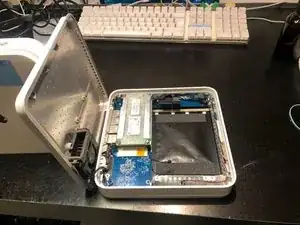

затем осторожно откройте крышку влево и аккуратно отложите её в сторону, как показано на фото

после этого вы можете выполнять внутри любые необходимые операции. в моём случае я вынул жёсткий диск

если вы дотошны или у вас слишком много свободного времени, вы можете сохранить вырезанные кусочки резины и после замены приклеить их на место.

примечание: обычно никто не видит дно TimeCapsule.

поэтому я этого не делал.

НАСЛАЖДАЙТЕСЬ
