Замена кабеля верхней крышки MacBook Pro 15" Core 2 Duo моделей A1226 и A1260

С помощью пальцев отведите оба фиксатора батареи от аккумулятора и выньте аккумулятор из компьютера.

Выверните три одинаковых винта Phillips 2 мм крепления крышки отсека памяти.

Поднимите крышку отсека памяти достаточно, чтобы захватить её, и сдвиньте к себе, отводя от корпуса.

Выверните два винта Phillips 2,8 мм в отсеке батареи рядом с защёлкой.

Удалите следующие 6 винтов:

Два винта T6 Torx 10 мм по обе стороны от слота оперативной памяти.

Четыре винта Phillips 14,5 мм вдоль шарнира.

Выверните четыре винта Phillips PH00 3,2 мм на стороне с портами.

Поверните компьютер на 90 градусов и выверните два винта Phillips 3,2 мм с задней части корпуса.

Поверните компьютер снова на 90 градусов и выверните четыре винта Phillips 3,2 мм с боковой стороны корпуса.

Не срывайте верхнюю крышку резко. Крышка соединена с логической платой ленточным кабелем.

Поднимите заднюю часть крышки и проводите пальцами вдоль боков, освобождая крышку по мере продвижения. После освобождения боков может потребоваться покачать крышку вверх-вниз, чтобы освободить переднюю часть верхней крышки.

Над отсеком DVD расположены четыре пластиковых защёлки, ещё одна — над и слева от ИК-датчика. Эти защёлки могут быть очень трудными для отключения без поддевания. Их также может быть трудно снова зафиксировать при сборке.

Совет при сборке: Сильно прижмите кончик верхней крышки над каждой защёлкой до слышимого щелчка, чтобы зафиксировать их в слотах.

Совет при сборке: Две центральные защёлки над DVD редко защёлкиваются правильно без помощи: давление сверху скорее деформирует рамку вокруг отсека DVD. Поддержите рамку, вставив пластиковую лопатку в отсек DVD непосредственно под местом защёлки до плотной посадки, затем прижмите до слышимого щелчка.

Отсоедините ленточный кабель трекпада и клавиатуры от логической платы, при необходимости удалив ленту.

Примечание: заменить жесткий диск можно, не отсоединяя клавиатуру от корпуса, но её придётся удерживать вертикально, чтобы она не мешала, при этом вам понадобятся обе руки для работы с извлечением диска.

Будьте осторожны при снятии ленточного кабеля клавиатуры и трекпада: убедитесь, что задняя часть верхней крышки освобождена в области рядом с шарниром. Легко случайно согнуть держатели винтов по обе стороны клавиатуры.

Снимите верхнюю крышку.

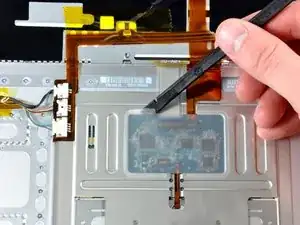

Используйте лопатку, чтобы поддеть полупрозрачную пластиковую пленку, закрывающую разъем клавиатуры. Можно просто отслоить три стороны, ближайшие к верхнему гибкому кабелю, входящему в разъем клавиатуры, чтобы облегчить повторную сборку.

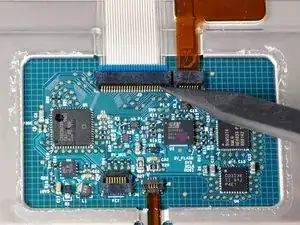

Используйте наконечник лопатки, чтобы откинуть вверх чёрную пластиковую защёлку, фиксирующую оранжевый ленточный кабель верхней крышки. Аналогично другим фиксирующим защёлкам, она находится с противоположной стороны от места, куда кабель входит в соединение.

Отклейте оранжевую ленту, закрывающую разъем подсветки клавиатуры.

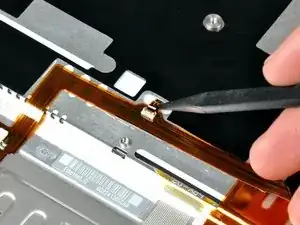

Используйте наконечник лопатки, чтобы откинуть вверх коричневую пластиковую защёлку, фиксирующую ленточный кабель подсветки клавиатуры.

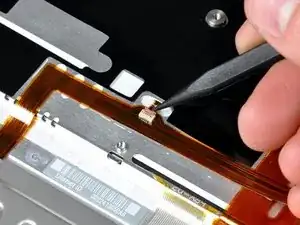

Сдвиньте ленточный кабель подсветки клавиатуры из его разъема с помощью лопатки или пальца.

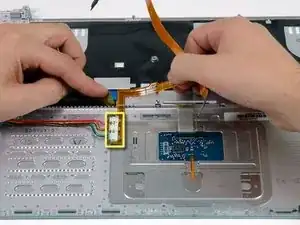

Отключите кабель кнопки питания, кабель Bluetooth и кабель датчика сна.

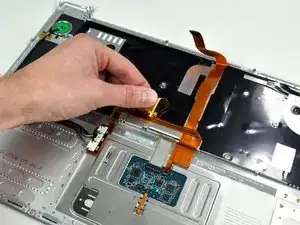

Осторожно отодвиньте оранжевый ленточный кабель, при необходимости удаляя ленту.
