Замена динамиков MacBook Pro 15" Core 2 Duo модели A1226 и A1260
Восстановите звук в ноутбуке, заменив динамики.
Шаг 1


С помощью пальцев отведите обе защёлки фиксатора батареи от батареи и поднимите батарею из компьютера.
Шаг 2

Снимите три одинаковых винта Phillips 2 мм с крышки отсека для памяти.
Поднимите крышку отсека так, чтобы её можно было схватить, и сдвиньте её к себе, оттянув от корпуса.
Шаг 3

Снимите два винта Phillips 2,8 мм в отсеке для батареи рядом с защёлкой.
Шаг 4

Снимите следующие 6 винтов:
Два винта T6 Torx 10 мм по обе стороны от слота оперативной памяти.
Четыре винта Phillips 14,5 мм вдоль петли.
Шаг 5

Снимите четыре винта PH00 Phillips 3,2 мм на стороне компьютера с портами.
Шаг 6

Поверните компьютер на 90 градусов и снимите два винта Phillips 3,2 мм с тыла компьютера.
Шаг 7

Снова поверните компьютер на 90 градусов и снимите четыре винта Phillips 3,2 мм с боковой стороны компьютера.
Шаг 8


Не отрывайте верхнюю панель резко. Панель соединена с логической платой через ленточный кабель.
Поднимите заднюю часть корпуса и пальцами продвигайтесь вдоль боков, освобождая корпус по ходу. Освободив боковые части, возможно, потребуется покачать корпус вверх и вниз, чтобы освободить переднюю часть верхней панели.
Над отсеком DVD расположены четыре пластиковые защёлки, а ещё одна — выше и левее датчика ИК. Эти защёлки бывает очень трудно отсоединить без поддёвки. Их также может быть трудно снова зафиксировать при сборке.
Совет при сборке: Сильно надавите на кончик верхней панели над каждой защёлкой, пока не услышите щелчок, чтобы защёлки встали на место.
Совет при сборке: Две центральные защёлки над DVD редко защёлкиваются обратно без помощи; простое давление вниз скорее деформирует рамку вокруг отсека DVD. Поддержите рамку, вставив пластиковую лопатку в отсек DVD прямо под местом защёлки до плотного прилегания, затем нажмите вниз, пока не услышите щелчок.
Шаг 9

Отсоедините ленточный кабель трекпада и клавиатуры от логической платы, при необходимости удаляя ленту.
Примечание: возможно заменить жёсткий диск, не отсоединяя клавиатуру от корпуса, но её придётся удерживать вертикально, чтобы она не мешала, при этом обе руки остаются свободны для работы с диском.
Будьте осторожны при снятии ленточного кабеля клавиатуры и трекпада, чтобы задняя часть верхней панели была отсоединена в районе петли. Легко случайно согнуть приёмники винтов по обе стороны клавиатуры.
Снимите верхнюю панель.
Шаг 10

Плоским концом лопатки отсоедините оранжевый ленточный кабель SuperDrive от логической платы, при необходимости удаляя ленту.
Шаг 11

Снимите следующие 4 винта:
Два серебристых винта Phillips 3,3 мм по обе стороны от SuperDrive.
Один серебристый винт T6 Torx 4,7 мм в верхнем левом углу привода.
Один чёрный винт Phillips 6,2 мм в верхнем правом углу привода.
Поднимите оптический привод и извлеките его из компьютера.
Шаг 12

Отсоедините разъёмы жёсткого диска и ExpressCard от левой стороны логической платы.
Шаг 13

Отсоедините кабели iSight и передачи данных дисплея от логической платы, сдвинув их прямо назад из разъёмов, при необходимости удаляя ленту.
Шаг 14

Отсоедините восемь указанных разъёмов, поддев лопаткой проводную сторону каждого и приподняв вверх.
Будьте осторожны при отключении некоторых мелких разъёмов. Сильный укол лопаткой может случайно отломать их от логической платы.
Шаг 15

Снимите пенопластовый упор с верхней части правой петли дисплея.
Шаг 16

Снимите серебристый винт T6 Torx 9,5 мм, фиксирующий заземляющую петлю в кабеле передачи данных дисплея к корпусу.
Шаг 17

Снимите один чёрный винт T6 Torx 6 мм, фиксирующий верхнюю часть логической платы к нижнему корпусу.
Шаг 18

Отклейте оранжевую каптоновую ленту, фиксирующую кабель правого температурного датчика к логической плате.
Шаг 19

Удалите следующие 15 винтов:
Один чёрный винт Phillips 4,4 мм справа от слота оперативной памяти.
Восемь серебристых винтов Torx T6 4,7 мм, закрепляющих плату логики в нижнем корпусе.
Если оставить на месте пять верхних оранжевых винтов, радиатор/тепловые трубки выйдут легко, всё ещё закреплённые на основной плате. Так сохраняется их тепловой контакт, и вам не потребуется повторно наносить термопасту, как указано двумя шагами ниже.
Один чёрный винт Torx T6 6,2 мм с правой стороны левого вентилятора.
Пять серебристых винтов Torx T6 9,4 мм, закрепляющих левый и правый вентиляторы.
Шаг 20

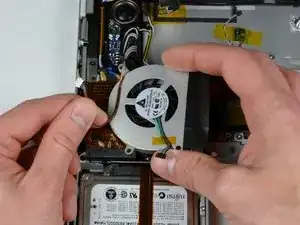

Прижмите плату логики одной рукой и другой аккуратно поднимите левый вентилятор из посадочного места. Чёрная лента закрепляет левый вентилятор на радиаторе. Осторожно оторвите эту ленту от радиатора, поднимая левый вентилятор.
Поместите левый вентилятор над картой Airport. Полностью снимать вентилятор из корпуса не обязательно.
Поднимите правый вентилятор и аккуратно оторвите ленту, закрепляющую вентилятор на радиаторе.
Снимите правый вентилятор с компьютера.
Шаг 21

Поднимите левую сторону платы логики и отсоедините серый и чёрный силовой кабель от нижней части платы.
Тяните разъём силового кабеля параллельно поверхности платы логики.
Возьмите плату логики за левую сторону и за тонкую часть и поверните плату логики наружу из нижнего корпуса.
Если вы отсоединили радиатор от материнской платы двумя шагами выше, вам придётся очистить и заменить старую термопасту с чипов на обратной стороне платы логики. Используйте наше руководство Нанесение термопасты, чтобы подготовить поверхности процессора и радиатора.
Шаг 22

Поднимите радиатор и извлеките его из компьютера.
Оторвите кабель датчика окружающего освещения слева от над левым вентилятором, при необходимости снимая ленту.
Удалите левый вентилятор из компьютера.
Шаг 23

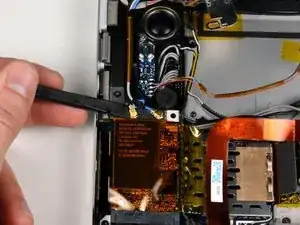

Отсоедините два антенных кабеля, подключенных к карте Airport Extreme.
Apple предусмотрела наклейку, показывающую, куда подключается каждый антенный кабель по цвету — обязательно обратитесь к ней при повторном подключении антенных кабелей.
Шаг 24

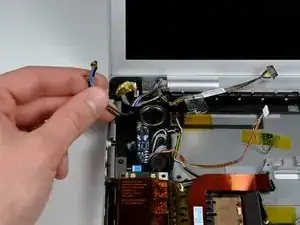

Выведите антенные кабели Airport из их канала в левом динамике.
Шаг 25

Удалите один чёрный винт Torx T6, расположенный прямо над картой Airport Extreme.
Поднимите маленькую серебристую металлическую удерживающую скобу и извлеките её из компьютера.

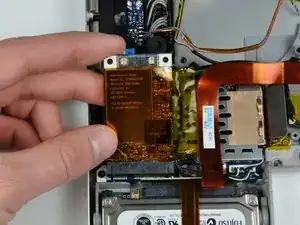

Поднимите карту Airport Extreme и вытащите её из разъёма.
Шаг 26

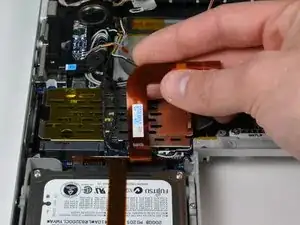

Оторвите оранжевый кабель жёсткого диска от надстройки над каркасом ExpressCard.
Шаг 27

Отсоедините кабель динамика от угла левой платы ввода/вывода.
Шаг 28

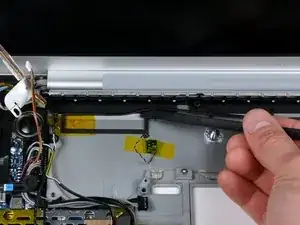

Осторожно оторвите чёрную клейкую ленту, фиксирующую кабель динамика вдоль заднего края нижнего корпуса.

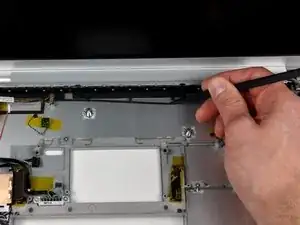

Продолжайте освобождать кабель динамика от чёрной ленты, пока он не освободится от всех трёх участков ленты.
Шаг 29

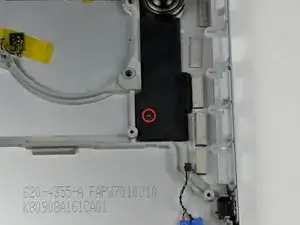

Удалите один чёрный винт Torx T6, закрепляющий правый динамик в нижнем корпусе.

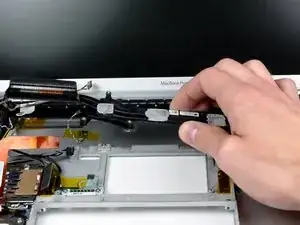

С помощью лопатки подденьте правый динамик и приподнимите его из нижнего корпуса.
Извлеките динамики из компьютера.
Шаг 30

Удалите один серебристый винт Phillips, закрепляющий прозрачный пластиковый щит над левым датчиком окружающего освещения.
Снимите прозрачный пластиковый щит с левого датчика окружающего освещения.

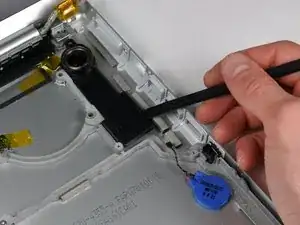

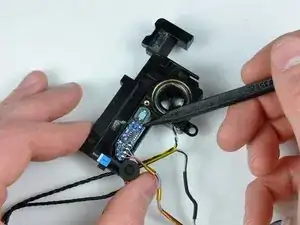

С помощью лопатки подденьте плату левого датчика окружающего освещения и извлеките её из посадочного места на левом динамике.
Динамики остаются.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
