Замена вентилятора iBook G4 12" 1.33 GHz

Положите iBook перевёрнутым дном на ровную поверхность.

Используйте монету, чтобы повернуть запорный винт батареи на 90 градусов по часовой стрелке.

Поднимите батарею и выньте её из компьютера.

Используйте лопатку или маленькую плоскую отвертку, чтобы снять три резиновые ножки с нижнего корпуса.

Удалите три обнаруженных винта с крестообразной шлицем (Phillips).

Используйте лопатку или маленькую плоскую отвертку, чтобы поддеть три металлических кольца, в которых находились резиновые буферы.

Удалите три винта Torx с помощью отвертки T8 Torx.

Короткий винт находится в центре компьютера.

Снимите два винта Phillips длиной 4,5 мм по обе стороны от контактов батареи.

Глубоко вдохните. Впереди могут быть трудные моменты, но нижний корпус действительно снимается.

Нажмите на тонкие кромки нижнего корпуса вокруг отсека батареи, выгибая их так, чтобы они прошли мимо защёлок, затем приподнимите, чтобы освободить этот угол нижнего корпуса.

На стенке отсека батареи есть паз, который фиксирует нижний корпус. Используйте маленькую плоскую отвертку, чтобы поддеть нижнюю кромку паза и потяните нижний корпус вверх, чтобы освободить паз от удерживающих его защёлок.

Проведите лопатку по шву между нижним и верхним корпусом в передней части компьютера, чтобы освободить защёлки, фиксирующие нижний корпус. Потяните нижний корпус вверх и продолжайте использовать лопатку по мере необходимости, пока не услышите три отчётливых щелчка.

Продолжайте вести лопатку вокруг переднего правого угла. На стороне с портами находятся две защёлки: одна близко к переднему углу и одна возле выхода звука.

Над оптическим приводом расположены три защёлки, которые нужно освободить перед снятием нижнего корпуса. Вставьте лопатку в нижний корпус над оптическим приводом и проведите её к задней части компьютера, пока не услышите три отчётливых щелчка.

Передняя часть и стороны нижнего корпуса теперь освобождены.

Поверните компьютер так, чтобы задняя часть была обращена к вам, и потяните нижний корпус вверх и на себя, пока задние защёлки не выйдут из зацепления.

Может помочь лёгкое покачивание корпуса вверх и вниз.

Снимите маленькие смазанные пружины с белыми пластиковыми колпачками с обеих сторон контактов батареи.

Проявите терпение и следуйте указаниям, окончательный результат зависит от вас.

Удалите следующие 4 винта с нижнего щитка:

Два винта Phillips 3 мм.

Два винта Phillips 7,5 мм.

Снимите нижний щиток.

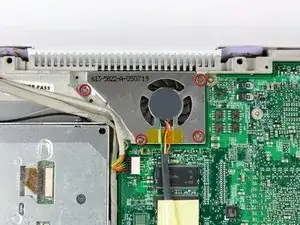

Удалите 4 винта Phillips, удерживающие вентилятор в металлической раме.

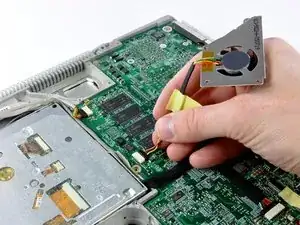

Выньте вентилятор из отсека и отсоедините его от логической платы, снимая ленту по необходимости.
