Заменa левой платы ввода/вывода MacBook Pro 15" Core Duo Model A1150

С помощью пальцев отведите обе защёлки фиксации аккумулятора от батареи и поднимите аккумулятор из компьютера.

Удалите три одинаковых винта с крестообразным шлицем (Phillips) с крышки отсека оперативной памяти.

Убедитесь, что записали, из каких мест были извлечены наборы винтов. Это поможет при сборке.

Поднимите крышку отсека памяти настолько, чтобы схватить её, и сдвиньте к себе, вынимая из корпуса.

Удалите два винта с крестообразным шлицем (Phillips) в отсеке аккумулятора рядом с защёлкой.

Удалите следующие 6 винтов:

Два винта T6 Torx 10 мм по бокам от разъёма оперативной памяти.

Четыре винта с крестообразным шлицем (Phillips) 14,5 мм вдоль петли.

Удалите четыре винта с крестообразным шлицем (Phillips) на стороне корпуса с портами.

Поверните компьютер на 90 градусов и удалите два винта с крестообразным шлицем (Phillips) с задней части компьютера.

Снова поверните компьютер на 90 градусов и удалите четыре винта с крестообразным шлицем (Phillips) с боковой стороны компьютера.

Не срывайте верхнюю крышку резко. Крышка прикреплена к плате логики ленточным кабелем.

Поднимите крышку сзади и проведите пальцами по бокам, освобождая крышку по ходу. После освобождения боков возможно придётся покачать крышку вверх-вниз, чтобы освободить переднюю часть. Этот этап может быть довольно сложным. Над DVD-приводом находятся 4 защёлки, расположенные в углублении, которые вынимаются вертикально.

Обратите внимание, что два маленьких язычка на левой передней части верхней крышки могут погнуться при её снятии. При повторной установке может потребоваться вернуть их в исходное положение, чтобы они встали в пазы нижней крышки.

Отключите ленточный кабель трекпада и клавиатуры от платы логики, при необходимости удаляя ленту.

Снимите верхнюю крышку.

Отключите кабели iSight, инвертора и левого вентилятора от платы логики.

Используйте лопатку, чтобы откинуть коричневую пластиковую защёлку, фиксирующую кабель левого датчика освещённости к плате логики.

Сдвиньте кабель левого датчика освещённости влево и выньте из разъёма.

Отклейте кабель левого датчика освещённости, проходящий над левым вентилятором.

Отклейте кабели iSight и инвертора, проходящие над левым вентилятором, при необходимости удаляя ленту.

Удалите следующие 3 винта:

Один чёрный винт T6 Torx 6,2 мм с правой стороны вентилятора.

Два серебристых винта T6 Torx 9,4 мм с левой стороны вентилятора.

Поднимите левый вентилятор и аккуратно отклейте ленту, фиксирующую вентилятор к радиатору, по мере подъёма.

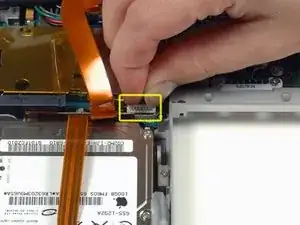

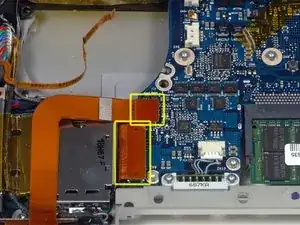

Отключите разъёмы жёсткого диска и ExpressCard от левой стороны платы логики.

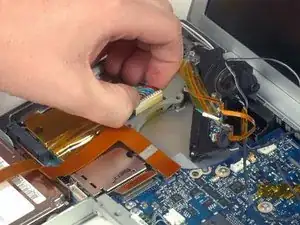

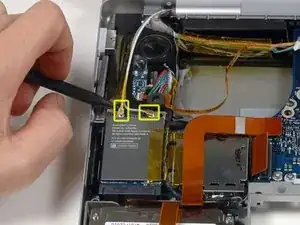

Отключите два антенных кабеля, присоединённых к карте AirPort Extreme.

Белый антенный кабель подключается к левой стороне карты AirPort Extreme.

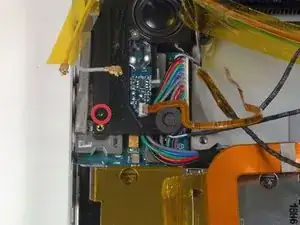

Удалите один серебристый винт с крестообразным шлицем, расположенный прямо над картой AirPort Extreme.

Поднимите маленькую серебристую удерживающую скобу и извлеките её из компьютера.

Отклейте оранжевую ленту с правой стороны карты AirPort Extreme.

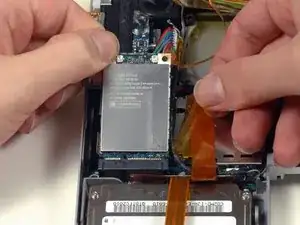

Поднимите карту AirPort Extreme и выдвиньте её из разъёма.

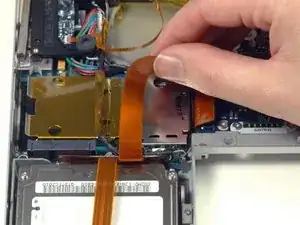

Отклейте оранжевый кабель жёсткого диска над корзиной ExpressCard.

Отключите кабель динамика от угла левой платы ввода/вывода.

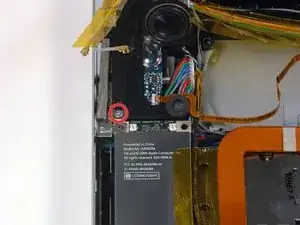

Удалите один чёрный винт T6 Torx, фиксирующий левый динамик.

Поднимите сборку левого динамика из посадочного места и поместите её в область, ранее занимаемую левым вентилятором.

Отключите большой многоцветный силовой кабель от левой платы ввода/вывода.

Удалите следующие 5 винтов/стойек:

Четыре чёрных винта Torx T6, фиксирующих левую плату ввода/вывода к нижней части корпуса.

Одна стойка 4 мм, расположенная между аудиоразъёмами.

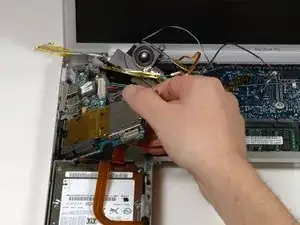

Поднимите правую сторону левой платы ввода/вывода и выдвиньте её из компьютера.

Удалите следующие 4 винта:

Три серебристых крестовых винта 1,2 мм с крупными головками.

Один чёрный крестовый винт 3,2 мм на левой стороне.

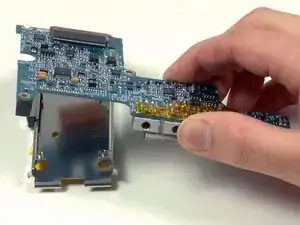

Поднимите левую плату ввода/вывода с каркаса ExpressCard.

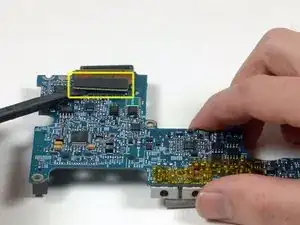

Отключите короткий кабель левой платы ввода/вывода.

Левая плата ввода/вывода остаётся.
