Замена клавиатуры MacBook Pro 15" с процессором Core Duo, модель A1150

Раздвиньте обе защёлки батареи пальцами в сторону от батареи и извлеките батарею из компьютера.

Снимите три одинаковых винта Phillips с крышки памяти.

Обязательно запомните, откуда взяты те или иные винты. Это поможет при сборке.

Поднимите крышку памяти достаточно высоко, чтобы за неё можно было ухватиться, и сдвиньте её на себя, отделяя от корпуса.

Снимите два винта Phillips в отсеке батареи рядом с защёлкой.

Снимите следующие 6 винтов:

Два винта Torx T6 длиной 10 мм по бокам слота ОЗУ.

Четыре винта Phillips длиной 14,5 мм вдоль петель.

Снимите четыре винта Phillips с боковой панели разъёмов компьютера.

Поверните компьютер на 90 градусов и снимите два винта Phillips с задней стороны компьютера.

Снова поверните компьютер на 90 градусов и снимите четыре винта Phillips с боковой стороны компьютера.

Не отдёргивайте верхнюю крышку резко. Крышка соединена с логической платой через ленточный кабель.

Поднимите крышку сзади и пальцами продвигайтесь вдоль боковых сторон, отсоединяя её по ходу движения. После того как боковые части будут освобождены, возможно, потребуется слегка покачивать крышку вверх-вниз, чтобы отсоединить переднюю часть. Этот этап может быть сложным. Над дисководом DVD имеются четыре выступа, которые отделяются вертикально вверх.

Обратите внимание, что два небольших язычка в передней левой части верхней крышки могут согнуться при её снятии. При установке крышки на место, возможно, потребуется подогнуть их обратно, чтобы они вошли в пазы нижнего корпуса.

Отсоедините ленточный кабель тачпада и клавиатуры от логической платы, при необходимости сняв ленту.

Снимите верхнюю крышку.

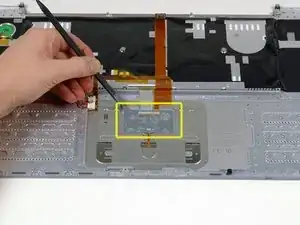

Используйте лопатку, чтобы поддеть прозрачный пластиковый кожух, закрывающий разъём клавиатуры.

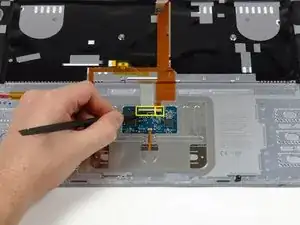

Кончиком лопатки откиньте вверх чёрные пластиковые защёлки, фиксирующие ленточные кабели клавиатуры и подсветки клавиатуры.

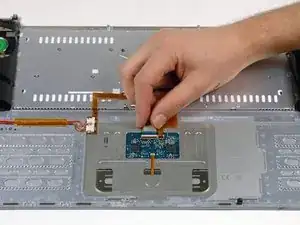

Выдвиньте оранжевый ленточный кабель подсветки клавиатуры из разъёма.

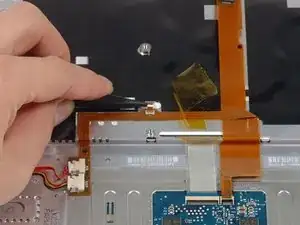

Отклейте оранжевую ленту, закрывающую разъём подсветки клавиатуры.

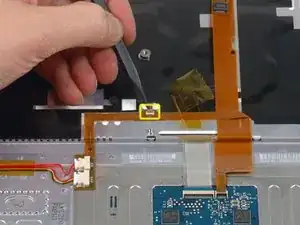

Кончиком лопатки откиньте вверх коричневую пластиковую защёлку, фиксирующую ленточный кабель подсветки клавиатуры.

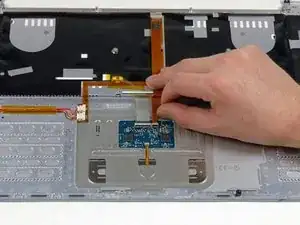

Лопаткой или пальцем выдвиньте ленточный кабель подсветки клавиатуры из разъёма.

При установке клавиатуры убедитесь, что кабель подсветки пропущен через верхнюю крышку, прежде чем крепить клавиатуру к ней.

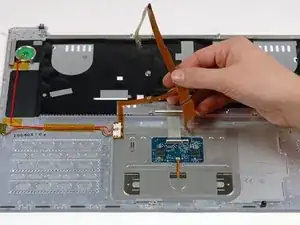

Осторожно отклейте оранжевый ленточный кабель, передающий сигналы питания и сна, снимая ленту при необходимости.

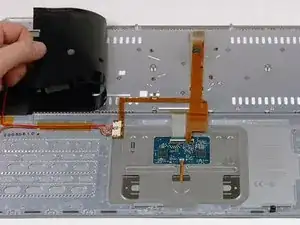

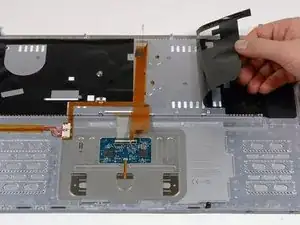

Отогните назад чёрный защитный кожух с правой стороны верхней крышки. Полностью снимать этот экран не нужно. Отогните его достаточно, чтобы получить доступ к винтам под ним.

Отогните назад чёрный защитный кожух с левой стороны верхней крышки. Полностью снимать этот экран не нужно. Отогните его достаточно, чтобы получить доступ к винтам под ним.

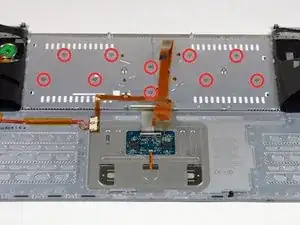

Снимите десять одинаковых винтов Phillips, крепящих клавиатуру к корпусу.

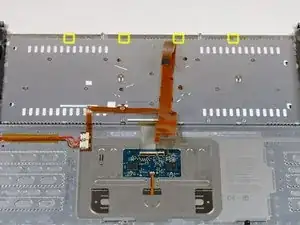

Вдоль заднего края клавиатуры находятся четыре фиксирующих выступа, удерживающих её на месте. Эти выступы необходимо распрямить, прежде чем снять клавиатуру.

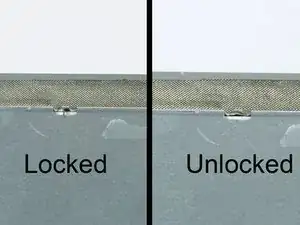

На первом изображении показан выступ в положении «заблокировано», а на втором — тот же выступ в положении «разблокировано».

Используйте узкогубцы или лопатку, чтобы загнуть каждый из четырёх выступов в положение «разблокировано».

Выдвиньте ленточный кабель клавиатуры из разъёма.

Если ленточный кабель клавиатуры не выдвигается, убедитесь, что чёрная пластиковая защёлка, фиксирующая кабель, установлена вертикально.

Перед креплением клавиатуры к верхней крышке убедитесь, что ленточный кабель клавиатуры и кабель подсветки пропущены через пазы в верхней крышке.

Поставьте верхнюю крышку на ребро и используйте лопатку, чтобы подтолкнуть клавиатуру от корпуса, продев лопатку через центральное отверстие для винта. Удерживайте клавиатуру, когда она начнёт отделяться от корпуса.

Удерживая клавиатуру, положите корпус ровно и аккуратно выгните клавиатуру, пока два фиксатора с каждой стороны не освободятся.

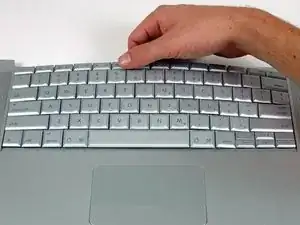

Сдвиньте клавиатуру в сторону от тачпада и извлеките её из верхней части корпуса.
