Замена оптического привода SuperDrive в MacBook Pro 15" Core Duo модель A1150

Используйте пальцы, чтобы отвести обе защёлки фиксатора батареи от самой батареи, и выньте батарею из компьютера.

Удалите три одинаковых винта Phillips с крышки отсека памяти.

Обязательно отметьте, какие наборы винтов откуда были — это поможет при обратной сборке.

Поднимите крышку отсека памяти достаточно, чтобы её захватить, и сдвиньте её в вашу сторону, оттягивая от корпуса.

Удалите два винта Phillips в отсеке батареи возле защёлки.

Удалите следующие 6 винтов:

Два 10 мм винта T6 Torx по обе стороны от слота оперативной памяти.

Четыре 14,5 мм винта Phillips вдоль петли.

Удалите четыре винта Phillips на стороне компьютера с портами.

Поверните компьютер на 90 градусов и удалите два винта Phillips с задней части корпуса.

Снова поверните компьютер на 90 градусов и удалите четыре винта Phillips с боковой стороны корпуса.

Не срывайте верхнюю крышку резко. К крышке прикреплён шлейф к логической плате.

Поднимайте крышку сзади и проводите пальцами вдоль боков, освобождая крышку по ходу. Освободив боковые стороны, возможно, придётся покачать крышку вверх и вниз, чтобы освободить переднюю часть верхней крышки. Этот этап может быть довольно сложным. Над приводом DVD находятся 4 защёлки, утопленные, которые вытягиваются вертикально.

Обратите внимание, что две маленькие защёлки спереди слева на верхней крышке могут погнуться при её снятии. При обратной установке возможно потребуется вернуть их в исходное положение, чтобы они вошли в пазы нижней части корпуса.

Отключите шлейф трекпада и клавиатуры от логической платы, при необходимости удалив ленту.

Снимите верхнюю крышку.

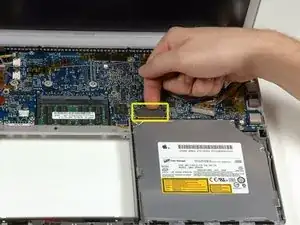

Отключите оранжевый шлейф SuperDrive от логической платы, при необходимости удалив ленту.

Удалите следующие 3 винта:

Два 3,3 мм серебристых винта Phillips по обе стороны от SuperDrive.

Один 4,8 мм чёрный винт Phillips в верхнем правом углу привода.

Винт 4,8 мм может быть винтом T6 Torx.

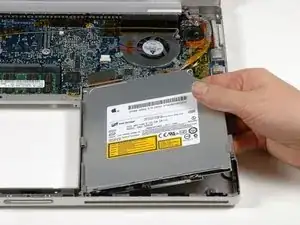

Поднимите оптический привод вверх и выньте его из компьютера.
