Замена оптического привода MacBook Pro 15" Core Duo Модель A1150

Сдвиньте обе защёлки батареи пальцами от батареи и выньте батарею из компьютера.

Снимите три одинаковых винта с крестообразным шлицем с крышки отсека для памяти.

Обязательно отметьте, откуда сняты наборы винтов. Это поможет при сборке.

Поднимите крышку отсека памяти достаточно, чтобы захватить её, и сдвиньте к себе, отводя её от корпуса.

Снимите два винта с крестообразным шлицем в отсеке для батареи рядом с защёлкой.

Снимите следующие 6 винтов:

Два винта T6 Torx длиной 10 мм по обе стороны от слота оперативной памяти.

Четыре винта с крестообразным шлицем длиной 14,5 мм вдоль петли.

Снимите четыре винта с крестообразным шлицем на стороне с портами компьютера.

Поверните компьютер на 90 градусов и снимите два винта с крестообразным шлицем с задней стороны компьютера.

Поверните компьютер ещё на 90 градусов и снимите четыре винта с крестообразным шлицем с боковой стороны компьютера.

Не отрывайте верхнюю панель резко. Панель соединена с логической платой ленточным кабелем.

Поднимите заднюю часть корпуса и проворачивайте пальцами по бокам, освобождая корпус по ходу. Освободив боковины, возможно, придётся покачивать корпус вверх и вниз, чтобы освободить переднюю часть верхней панели. Этот этап может быть довольно сложным. Над приводом DVD находятся 4 отступающих защёлки, которые вытягиваются вертикально.

Обратите внимание, что две маленькие язычки на левой передней части верхней панели могут согнуться при снятии панели. При повторной установке их, возможно, придётся вернуть на место, чтобы они вошли в пазы нижней части корпуса.

Отключите ленточный кабель трекпада и клавиатуры от логической платы, по необходимости сняв ленту.

Снимите верхнюю панель.

Отключите оранжевый ленточный кабель SuperDrive от логической платы, по необходимости сняв ленту.

Снимите следующие 3 винта:

Два серебристых винта с крестообразным шлицем длиной 3,3 мм по обе стороны от SuperDrive.

Один чёрный винт с крестообразным шлицем длиной 4,8 мм в правом верхнем углу привода.

Винт 4,8 мм может быть Torx T6.

Поднимите оптический привод вверх и выньте его из компьютера.

Отключите оранжевый ленточный кабель от оптического привода.

Если на новом оптическом приводе уже установлены кронштейны, вам нужно только перенести дата-кабель на новый привод.

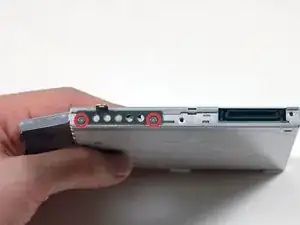

Снимите два серебристых винта с крестообразным шлицем, крепящих монтажный кронштейн к левой стороне оптического привода.

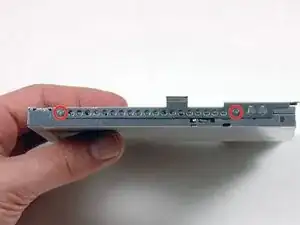

Поверните привод и снимите два винта с крестообразным шлицем, крепящих монтажный кронштейн к задней стороне оптического привода.

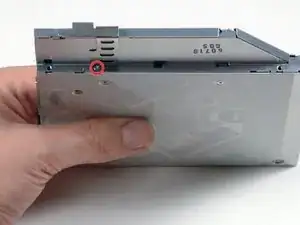

Поверните привод и снимите один винт с крестообразным шлицем, крепящий монтажный кронштейн к правой стороне оптического привода.

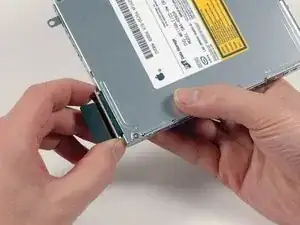

Если вы приобрели оптический привод без монтажных кронштейнов, просто перенесите три серебристых металлических кронштейна и оранжевый ленточный кабель на новый привод.

Если в оптическом приводе застряла компакт-диск или другой предмет, у нас есть руководство по ремонту оптического привода.
