Замена логической платы MacBook Pro 15" Core Duo модель A1150

Эта материнская плата включает все порты на правой стороне.

Шаг 1

Используйте пальцы, чтобы отвести обе защёлки батареи от аккумулятора, и извлеките батарею из компьютера.

Шаг 2

Удалите три одинаковых винта с крестообразной шлицем из крышки отсека памяти.

Обязательно запишите, наборы каких винтов откуда были сняты. Это поможет при повторной сборке.

Шаг 3

Поднимите крышку отсека памяти достаточно, чтобы за неё схватиться, и сдвиньте её в вашу сторону, отводя от корпуса.

Шаг 4

Удалите два винта с крестообразной шлицей в отсеке батареи рядом с защёлкой.

Шаг 5

Удалите следующие 6 винтов:

Два 10 мм винта T6 Torx по обе стороны от слота ОЗУ.

Четыре 14,5 мм винта с крестообразной шлицей вдоль петли.

Шаг 6

Удалите четыре винта с крестообразной шлицей на стороне компьютера с портами.

Шаг 7

Поверните компьютер на 90 градусов и удалите два винта с крестообразной шлицей с задней стороны компьютера.

Шаг 8

Поверните компьютер ещё на 90 градусов и удалите четыре винта с крестообразной шлицей с боковой стороны компьютера.

Шаг 9

Не срывайте верхнюю крышку резко. Крышка прикреплена к логической плате через плоский шлейф.

Поднимите заднюю часть крышки и проведите пальцами по бокам, освобождая крышку по ходу. Как только стороны будут освобождены, возможно, придётся покачать крышку вверх и вниз, чтобы освободить переднюю часть. Эта стадия может быть довольно сложной. Над приводом DVD находятся 4 защёлки, расположенные глубже, которые вытаскиваются вертикально.

Обратите внимание, что две маленькие защёлки на левой передней части верхней крышки могут согнуться при снятии крышки. При повторной установке возможно придётся выпрямить их, чтобы они вошли в направляющие нижней части корпуса.

Шаг 10

Отсоедините плоский шлейф трекпада и клавиатуры от логической платы, при необходимости удалив ленты.

Снимите верхнюю крышку.

Шаг 11

Отсоедините оранжевый шлейф SuperDrive от логической платы, при необходимости удалив ленты.

Шаг 12

Удалите следующие 3 винта:

Два 3,3 мм серебристых винта с крестообразной шлицей по обе стороны SuperDrive.

Один 4,8 мм чёрный винт с крестообразной шлицей в правом верхнем углу привода.

Винт 4,8 мм может быть винтом T6 Torx.

Шаг 13

Поднимите оптический привод вверх и извлеките его из компьютера.

Шаг 14

Отсоедините разъёмы жёсткого диска и ExpressCard от левой стороны логической платы.

Шаг 15

Отсоедините восемь указанных разъёмов от логической платы, при необходимости удаляя ленты.

Шаг 16

Используя лопаточку, отведите вверх коричневую пластиковую накладку, фиксирующую кабель левого датчика освещённости к логической плате.

Сдвиньте кабель левого датчика освещённости влево и извлеките из разъёма.

Шаг 17

Удалите серебристый винт T6 Torx, фиксирующий массу на кабеле передачи данных дисплея к корпусу.

Шаг 18

Удалите один серебристый винт T6 Torx, фиксирующий прозрачный пластиковый экран над правым датчиком освещённости.

Снимите прозрачный пластиковый экран с правого датчика освещённости.

Шаг 19

Отклейте оранжевую каптон-ленту, фиксирующую кабель правого термодатчика к логической плате.

Шаг 20

Удалите следующие 16 винтов, при необходимости отводя кабели:

Один 4,4 мм чёрный винт с крестообразной шлицей правее слота ОЗУ.

Девять 4,7 мм серебристых винтов T6 Torx, фиксирующих логическую плату к нижней части корпуса.

Один 6,2 мм чёрный винт T6 Torx на правой стороне левого вентилятора.

Пять 9,4 мм серебристых винтов T6 Torx, фиксирующих левый и правый вентиляторы.

Шаг 21

Сдвиньте кабель передачи данных дисплея вправо, при необходимости удалив ленты.

Отклейте и снимите оранжевую фольгированную защиту рядом с правым динамиком.

Шаг 22

Поверните динамик по часовой стрелке примерно на 30 градусов, пока он не освободится от логической платы.

Шаг 23

Отклейте серые и чёрные провода динамика с верхней части логической платы, при необходимости удаляя ленты.

Шаг 24

Отделите кабели iSight и инвертора от верхней части левого вентилятора.

Удерживайте плату логики одной рукой и другой рукой поднимите левый вентилятор из его посадочного места. К вентилятору приклеен кусок черной ленты, фиксирующей его к радиатору. Аккуратно отклейте эту ленту от радиатора по мере подъема вентилятора.

Положите вентилятор над картой Airport. Полностью извлекать вентилятор из компьютера не обязательно.

Шаг 25

При удалении правого вентилятора может быть полезно удерживать радиатор на месте.

Поднимите правый вентилятор вверх, аккуратно отклеивая ленту, которая фиксирует вентилятор к радиатору.

Удалите правый вентилятор из компьютера.

Шаг 26

Поднимите левую сторону платы логики и отсоедините разноцветный кабель питания от нижней части платы.

Шаг 27

Плата логики всё ещё соединена с компьютером одним кабелем, поэтому не поднимайте её слишком высоко из корпуса.

Схватите плату логики за левую сторону и за узкую часть и выверните плату из нижнего корпуса.

Для правильной сборки MacBook Pro потребуется удалить и заменить старую термопасту с чипов на обратной стороне платы логики. Используйте наше руководство Нанесение термопасты для подготовки поверхностей процессора и радиатора.

Шаг 28

Отсоедините кабель правого температурного датчика от нижней части платы логики рядом с DVI-портом.

Шаг 29

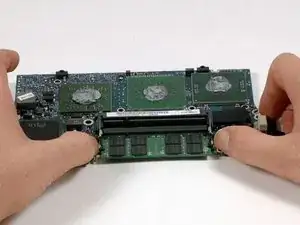

Одновременно отпустите защёлки по обеим сторонам модуля оперативной памяти. Эти защёлки фиксируют модуль, и их отпускание приведёт к тому, что модуль «вытолкнется» вверх.

Вытяните модуль прямо из его разъёма.

Если установлены два модуля оперативной памяти, повторите описанную процедуру для второго модуля.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
