Замена кабеля левой платы ввода-вывода MacBook Pro 15" Core Duo модель A1150

Сдвиньте обе защёлки батареи от батареи пальцами и выньте батарею из компьютера.

Удалите три одинаковых винта с крестообразной головкой Phillips с крышки отсека оперативной памяти.

Обозначьте, откуда сняты винты. Это пригодится при сборке.

Подденьте крышку отсека оперативной памяти, чтобы взять её за край, и сдвиньте к себе, вытянув её из корпуса.

Удалите два винта Phillips в отсеке батареи рядом с защёлкой.

Удалите следующие 6 винтов:

Два 10 мм винта Torx T6 по обе стороны от слота оперативной памяти.

Четыре 14,5 мм винта Phillips вдоль петли экрана.

Удалите четыре винта Phillips со стороны портов компьютера.

Поверните компьютер на 90 градусов и удалите два винта Phillips с задней стороны компьютера.

Поверните компьютер ещё на 90 градусов и удалите четыре винта Phillips с боковой стороны компьютера.

Не срывайте верхнюю крышку резко. Крышка прикреплена к плате логики ленточным кабелем.

Поднимите заднюю часть крышки и проведите пальцами по бокам, освобождая крышку по ходу. Когда боковые защёлки освободятся, возможно, потребуется покачать крышку вверх-вниз, чтобы освободить переднюю часть. Этот этап может быть достаточно сложным. Над приводом DVD находятся 4 защёлки, утопленные внутрь, которые вытаскиваются вертикально.

Учтите, что две маленькие язычки на левой передней части верхней крышки могут погнуться при снятии крышки. При установке их, возможно, придётся выпрямить, чтобы они встали в пазы нижнего корпуса.

Отключите ленточный кабель трекпада и клавиатуры от платы логики, при необходимости удалив липкую ленту.

Снимите верхнюю крышку.

Отключите кабели iSight, инвертора и левого вентилятора от платы логики.

Используйте лопатку, чтобы откинуть вверх коричневую пластиковую защёлку, фиксирующую кабель левого датчика окружающего освещения на плате логики.

Сдвиньте кабель левого датчика окружающего освещения влево и выньте из разъёма.

Отклейте кабель левого датчика окружающего освещения над левым вентилятором.

Отклейте кабели iSight и инвертора над левым вентилятором, при необходимости удаляя липкую ленту.

Удалите следующие 3 винта:

Один чёрный винт Torx T6 длиной 6,2 мм с правой стороны вентилятора.

Два серебристых винта Torx T6 длиной 9,4 мм с левой стороны вентилятора.

Поднимите вентилятор и осторожно отклейте ленту, фиксирующую вентилятор к радиатору, по мере подъёма.

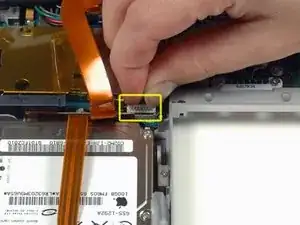

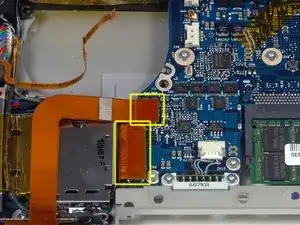

Отключите разъёмы жёсткого диска и ExpressCard от левой стороны платы логики.

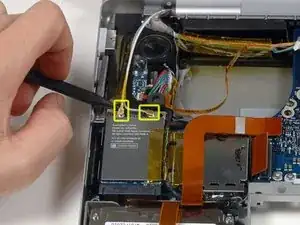

Отключите два антенных кабеля, подключенных к карте Airport Extreme.

Белый антенный кабель подключается к левой стороне карты Airport Extreme.

Удалите один серебристый винт Phillips, расположенный прямо над картой Airport Extreme.

Поднимите маленькую серебристую металлическую фиксирующую скобу и выньте её из компьютера.

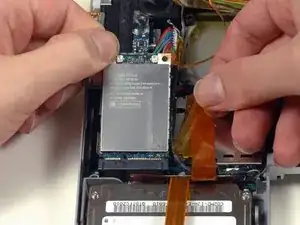

Отклейте оранжевую ленту с правой стороны карты Airport Extreme.

Поднимите карту Airport Extreme и сдвиньте её из разъёма.

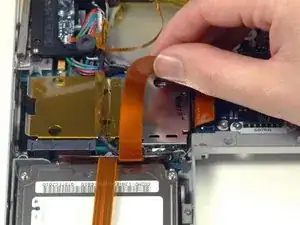

Отклейте оранжевый кабель жёсткого диска над каркасом ExpressCard.

Отключите кабель динамика от угла левой платы ввода-вывода.

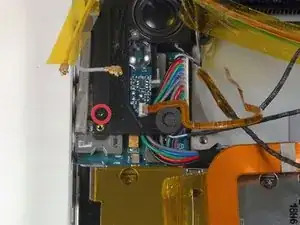

Удалите один чёрный винт Torx T6, фиксирующий левый динамик.

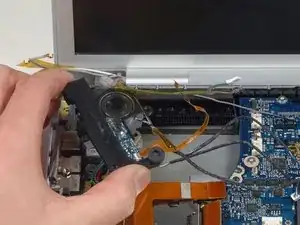

Поднимите сборку левого динамика из посадочного места и поместите её в область, где ранее находился левый вентилятор.

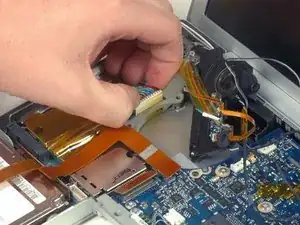

Отключите большой многопроводной питания от левой платы ввода-вывода.

Удалите следующие 5 винтов/стойек:

Четыре черных винта Torx T6, фиксирующих левую плату ввода-вывода к нижней части корпуса.

Одна стойка 4 мм, расположенная между аудиоразъёмами.

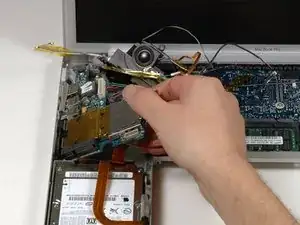

Поднимите правую сторону левой платы ввода-вывода и вытяните её из корпуса компьютера.

Переверните левую плату ввода-вывода и отсоедините короткий кабель левой платы ввода-вывода.
