Замена аккумулятора MacBook Pro 15" с дисплеем Retina — начало 2013 г.

Удалите следующие винты P5 pentalobe, закрепляющие нижнюю крышку на MacBook Pro:

Восемь 3.0 мм

Два 2.3 мм

Поднимите нижнюю крышку, начиная с кромки, ближайшей к защёлке, и снимите её с MacBook Pro.

Отложите нижнюю крышку в сторону.

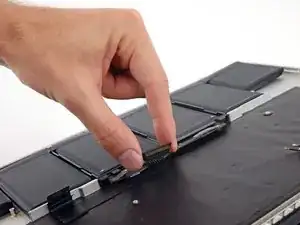

Отогните предупреждающую наклейку, закрывающую соединитель аккумулятора.

Используя плоский конец лопатки, аккуратно подденьте соединитель аккумулятора прямо вверх из его разъёма на плате логики.

Отогните кабели аккумулятора назад и в сторону, чтобы соединитель аккумулятора случайно не соприкоснулся с платой логики.

Используйте лопатку или пинцет, чтобы поддеть три антенные провода AirPort прямо вверх и отсоединить их от разъёмов на плате AirPort.

Точки подключения кабелей хрупкие. Поднимайте только за разъём, а не за гнездо или сам кабель.

Для повторного подключения выровняйте разъём над гнездом и плотно придавите его плоской стороной лопатки.

Используйте кончик лопатки, чтобы сдвинуть штекер кабеля камеры в сторону вентилятора и вынуть его из разъёма на плате логики.

Штекер на фото имеет шесть контактов, но в некоторых моделях он двенадцати контактный. Процесс извлечения штекера из разъёма одинаков для обеих версий.

Если штекер кабеля камеры не выходит легко из разъёма на плате логики, отогните резиновую крышку над вентилятором для доступа к кабелю, затем аккуратно потяните за кабель, одновременно используя лопатку, чтобы слегка подталкивать штекер из разъёма.

Убедитесь, что вы толкаете параллельно плате, сначала с одной стороны, затем с другой, постепенно «шагая» штекером из разъёма. Не подднимайте вверх, иначе вы повредите гнездо.

Подденьте плоским концом лопатки резиновое покрытие теплоотвода на правом вентиляторе.

Просуньте лопатку под длину покрытия, чтобы освободить клей.

Поднимите покрытие и откиньте его, чтобы получить доступ к кабелям под ним.

Используйте пальцы, чтобы поднять кабели AirPort/Camera с вентилятора.

Кабели приклеены к вентилятору, поэтому аккуратно отлейте их, чтобы не повредить.

Осторожно выведите кабели из пластикового направляющего крепления.

Если у разъёмов кабеля платы ввода-вывода нет выемок в подкладке, вам потребуется освободить фиксирующий рычажок под выемкой, чтобы снять кабель. В этом случае не поддёргивайте разъём вверх, пока рычажки не будут отщёлкнуты.

Плоским концом лопатки подденьте разъём кабеля платы ввода-вывода прямо вверх из его гнезда на плате логики.

При сборке подключайте этот конец в первую очередь, так как он не гибкий.

Аналогичным образом снимите разъём кабеля платы ввода-вывода с его разъёма на плате ввода-вывода.

Снимите кабель платы ввода-вывода с MacBook Pro.

Удалите один винт T5 Torx длиной 2.9 мм, крепящий плату AirPort к плате логики.

Возьмитесь за боковые стороны платы AirPort и поднимите её под небольшим углом (5–10˚), чтобы отделить лёгкий клей, фиксирующий её к плате логики.

Вытащите плату AirPort параллельно из её разъёма на плате логики, чтобы снять её.

Используйте кончик лопатки, чтобы поднять фиксирующую защёлку на разъёме ленточного кабеля правого вентилятора типа ZIF.

Убедитесь, что вы поддеваете именно шарнирную фиксирующую защёлку, а не сам разъём.

Начиная с верхней части кабеля, просуньте пластиковый инструмент для открывания под кабель правого вентилятора, чтобы освободить его от платы логики.

Будьте осторожны при освобождении кабеля, так как он сильно приклеен к плате логики.

Удалите следующие три винта, фиксирующие правый вентилятор к плате логики:

Один винт T5 Torx 4.4 мм

Один винт T5 широкогорлый 3.9 мм

Один винт T5 Torx 5.0 мм с 2 мм втулкой

Поднимите и выньте правый вентилятор из корпуса MacBook Pro.

При установке вентилятора заново удобнее подключить ленточный кабель вентилятора в тот момент, когда вы опускаете вентилятор на место, а не после того, как вы установите три винта вентилятора.

Используйте плоский конец лопатки, чтобы приподнять резиновую крышку теплоотвода с левого вентилятора.

Удалите следующие три винта, закрепляющие левый вентилятор на плате:

Один винт T5 Torx 4,4 мм с втулкой 2 мм

Один винт T5 Torx 5,0 мм с втулкой 2 мм

Один широкий винт T5 Torx 3,9 мм

При повторной установке вентилятора и его винтов не затягивайте винты окончательно, пока вы сначала не установите все их свободно, чтобы вентилятор мог немного сдвигаться и правильно позиционироваться при вворачивании винтов в резьбовые стойки.

Используйте наконечник лопатки, чтобы отогнуть фиксирующий язычок на ZIF-разъёме ленточного кабеля левого вентилятора.

Убедитесь, что вы поднимаете именно шарнирный фиксирующий язычок, а не сам разъём.

Начиная с верхней части кабеля, подденьте пластиковой лопаткой ленточный кабель левого вентилятора, чтобы освободить его от платы.

Будьте осторожны при освобождении кабеля, так как он сильно приклеен к плате. При необходимости используйте нагреватель или фен, чтобы разогреть кабель и размягчить клей, что облегчит снятие.

Выньте левый вентилятор из устройства.

При повторной установке вентилятора заново удобнее подключить ленточный кабель вентилятора в тот момент, когда вы опускаете вентилятор на место, а не после того, как вы установите три винта вентилятора.

Удалите один винт T5 Torx 3,1 мм, закрепляющий SSD на плате.

Немного приподнимите правую сторону SSD и сильно сдвиньте его прямо наружу из разъёма на плате.

Используйте наконечник лопатки, чтобы отогнуть блокиратор кабеля данных платы ввода-вывода и повернуть его в сторону батареи.

Используйте плоский конец лопатки, чтобы вытянуть кабель данных платы ввода-вывода прямо из его разъёма на плате.

Не тяните вверх за кабель данных платы ввода-вывода — его разъём очень хрупкий. Тяните кабель параллельно поверхности платы.

Удалите два винта T5 Torx 3,1 мм, крепящие плату ввода-вывода к логической плате.

На некоторых моделях удаление также серебристого винта T5 Torx 3,5 мм с радиатора может облегчить снятие платы ввода-вывода.

Осторожно приподнимите плату ввода-вывода и извлеките её из нижней части корпуса.

Используйте плоский конец лопатки, чтобы поддеть разъём наушников и вынуть его из гнезда на плате.

Используйте плоский конец лопатки, чтобы поддеть разъём левого динамика и вынуть его из гнезда на плате.

Используйте наконечник лопатки, чтобы поддеть разъём правого динамика и вынуть его из гнезда на плате.

Убедитесь, что вы поддевали головку кабеля, а не сам разъём. Поддевание разъёма может привести к его отрыву от платы.

Отогните любую ленту, закрывающую разъём ленточного кабеля клавиатуры.

Используйте плоский конец лопатки, чтобы отогнуть фиксирующий язычок на ZIF-разъёме ленточного кабеля клавиатуры.

Подденьте только под шарнирный фиксирующий язычок, а не сам разъём, иначе вы можете отломать его от платы.

Используя плоский конец лопатки, аккуратно выдвиньте ленточный кабель клавиатуры из разъёма, сначала подталкивая с одной стороны, затем с другой.

Используйте плоский конец лопатки, чтобы поддеть разъём ленточного кабеля трекпада и вынуть его из гнезда на плате.

Используйте плоский конец лопатки, чтобы поддеть разъём подсветки клавиатуры и вынуть его из гнезда на плате.

Используйте наконечник лопатки или ноготь, чтобы отогнуть фиксирующий язычок на ZIF-разъёме ленточного кабеля микрофона.

Убедитесь, что вы поднимаете шарнирный фиксирующий язычок, а не сам разъём.

Вытащите ленточный кабель микрофона из разъёма.

Используйте наконечник лопатки, чтобы поддеть блокиратор кабеля дисплея и повернуть его в сторону разъёма питания DC-In.

Вытяните кабель дисплея прямо из его гнезда на плате.

Не тяните вверх за кабель дисплея — его разъём очень хрупкий. Тяните кабель параллельно поверхности платы.

Используйте плоский конец лопатки, чтобы аккуратно отжать резиновую заглушку винта на выступающей головке винта рядом с разъёмом MagSafe 2.

Удалите следующие шесть винтов, закрепляющих плату логики на верхнем корпусе:

Один винт T5 Torx, 2,6 мм

Два винта T5 Torx, 5,8 мм

Один винт T5 Torx, 3,8 мм

Один винт T5 Torx с поднятой головкой, 5,2 мм

Один серебристый винт T5 Torx, 3,5 мм

Поднимите со стороны, ближайшей к батарее, и поверните плату логики к верхней части MacBook Pro.

Используя плоский конец лопатки, аккуратно выдавите разъем MagSafe 2 из гнезда на нижней стороне платы логики.

При повторной установке платы логики проверяйте кабели в отмеченных местах, чтобы они не оказались прижаты под платой логики.

По часовой стрелке сверху: клавиатура, трекпад, батарея, правый динамик, подсветка клавиатуры, дисплей, микрофон, разъем для наушников, левый динамик.

Снимите сборку платы логики с MacBook Pro.

Удалите следующие три винта, крепящие левый динамик к верхнему корпусу:

Один винт T5 Torx, 5,6 мм

Один винт T5 Torx, 6,9 мм

Один винт T5 Torx, 2,6 мм

Поднимите левый динамик из верхнего корпуса и отложите его в сторону.

Динамик приклеен к корпусу слабо удерживающим клеем.

Удалите следующие три винта, крепящие правый динамик к верхнему корпусу:

Один винт T5 Torx, 5,6 мм

Один винт T5 Torx, 6,9 мм

Один винт T5 Torx, 2,6 мм

Снимите правый динамик с MacBook Pro.

Динамик приклеен к корпусу слабо удерживающим клеем.

Удалите два винта T5 Torx, 3,9 мм, крепящие плату батареи.

Растворитель для клея, входящий в комплект, может повредить антибликовое покрытие дисплея MacBook Pro.

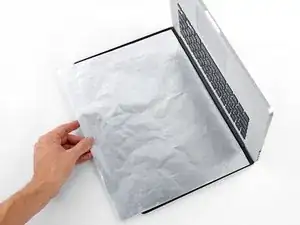

Чтобы защитить дисплей, поместите лист алюминиевой фольги между дисплеем и клавиатурой и оставьте его там на время работы.

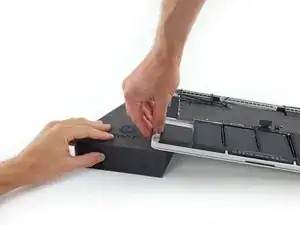

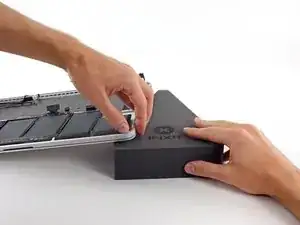

С передним краем MacBook Pro, обращенным к вам, приподнимите правую сторону и подпереть её под небольшим углом, используя прочный поролоновый блок или книгу.

В следующих шагах вы будете наносить растворитель для клея на правый (наружный) край аккумулятора. Поднятая сторона поможет растворителю проникать под аккумулятор.

Теперь, когда MacBook Pro полностью подготовлен, пора подготовиться и вам.

Растворитель iFixit содержит ацетон, который является слабым раздражителем для кожи и глаз.

Наденьте защитные очки при обращении и нанесении растворителя. (Защитные очки входят в комплект.)

Не надевайте контактные линзы без защитных очков.

Перчатки также входят в комплект. Если вы беспокоитесь о возможном раздражении кожи, наденьте перчатки сейчас.

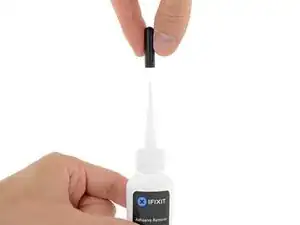

Снимите черную резиновую заглушку с бутылочки с растворителем для клея.

Перед тем как отрезать наконечник аппликатора, открутите пробку или ослабьте её.

Это снимает герметизацию бутылки и выравнивает давление перед тем, как отрезать наконечник. Если пропустить этот шаг, растворитель может неожиданно выпрыснуть при отрезании наконечника.

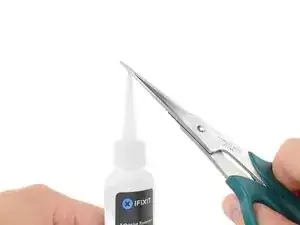

Используйте ножницы, чтобы отрезать запечатанный наконечник аппликатора.

Отрезание близко к узкому кончику даст вам лучший контроль, чтобы наносить растворитель небольшими порциями.

Перед дальнейшей работой плотно закрутите крышку бутылки.

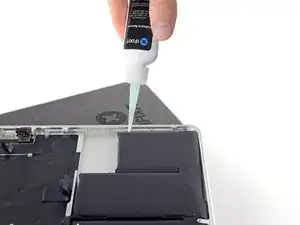

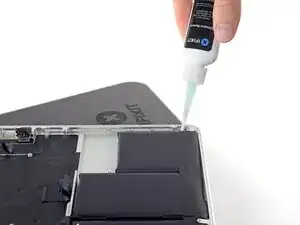

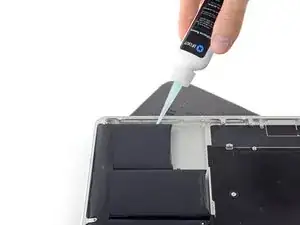

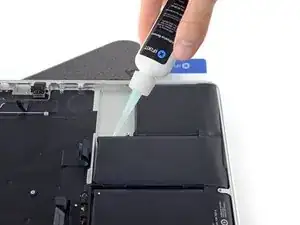

Нанесите несколько капель растворителя равномерно вдоль приподнятого края внешней правой ячейки аккумулятора.

Не требуется много. Маленькая бутылочка содержит более чем вдвое больше растворителя, чем нужно для снятия всех ячеек аккумулятора.

Подождите 2–3 минуты, чтобы растворитель проник под ячейку аккумулятора, прежде чем переходить к следующему шагу.

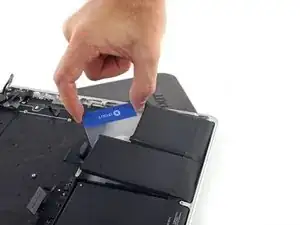

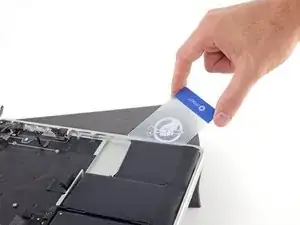

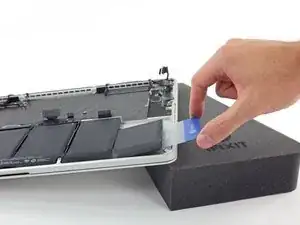

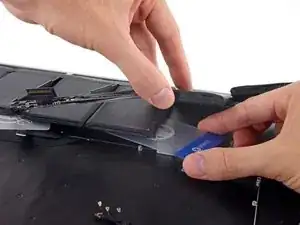

Подденьте один угол пластиковой карточки под наружный край ячейки аккумулятора.

Может помочь аккуратно провернуть карточку, чтобы создать небольшой зазор между ячейкой аккумулятора и корпусом MacBook Pro.

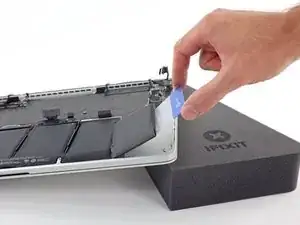

Продвиньте карточку дальше под ячейку аккумулятора, чтобы отделить её от клея, крепящего к верхнему корпусу MacBook Pro.

Поднимите ячейку аккумулятора, чтобы отделить её от верхнего корпуса MacBook Pro, но не пытайтесь сразу её вынуть.

Оставьте пластиковую карточку под ячейкой аккумулятора, чтобы она не приклеилась снова, пока вы переходите к следующему шагу.

Нанесите несколько капель растворителя равномерно вдоль приподнятого края следующей ячейки аккумулятора.

Подождите 2–3 минуты, чтобы растворитель проник под ячейку аккумулятора, прежде чем переходить к следующему шагу.

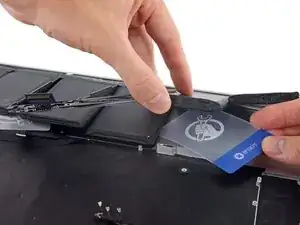

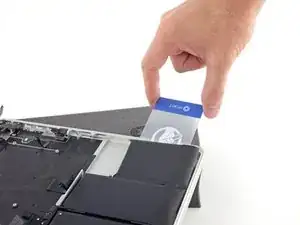

Просуньте один угол пластиковой карты под второй аккумуляторный элемент.

Пододвиньте карту под второй аккумуляторный элемент и двигайте её из стороны в сторону, чтобы разъединить клей под ним.

Оставьте пластиковую карту под обоими аккумуляторными элементами (или переверните их), чтобы они не слиплись снова, пока вы переходите к следующему шагу.

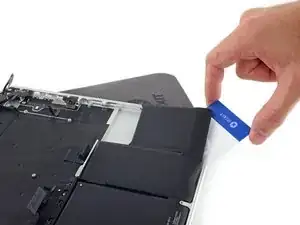

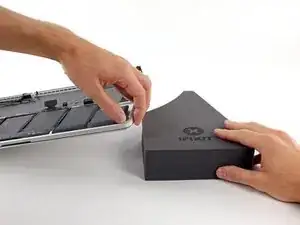

Пора сменить сторону. Уберите книгу или поролоновый брусок и поместите их под противоположную сторону MacBook Pro.

Повторите процедуру из предыдущих шагов, чтобы отделить два аккумуляторных элемента на этой стороне:

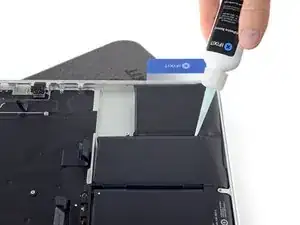

Нанесите средство для удаления клея на приподнятый край внешнего аккумуляторного элемента и подождите 2–3 минуты, пока средство не проникнет.

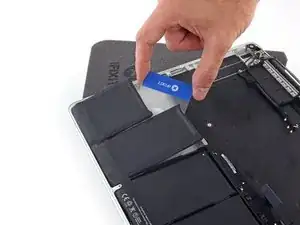

Заведите один угол пластиковой карты под аккумуляторный элемент и полностью пододвиньте карту под элемент, чтобы отделить его.

Повторите то же для соседнего элемента.

Оставьте пластиковую карту на месте или переверните аккумуляторные элементы, чтобы они не слиплись снова во время следующих шагов.

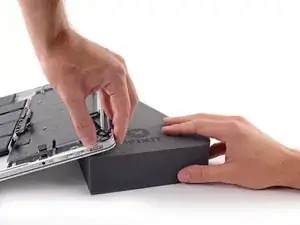

Уберите книгу или поролоновый брусок и поместите их под задний край MacBook Pro, ближе к петлям дисплея.

Возьмите разъём аккумулятора или верхний край пластиковой рамки батареи и слегка приподнимите его, обнажив верхний край двух центральных аккумуляторных элементов.

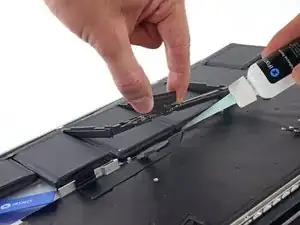

Приподнимая пластиковую рамку батареи в сторону, нанесите несколько капель средства для удаления клея под верхний край каждого из двух оставшихся аккумуляторных элементов.

Подождите 2–3 минуты, чтобы средство для удаления клея впиталось, прежде чем продолжать.

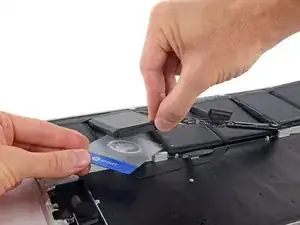

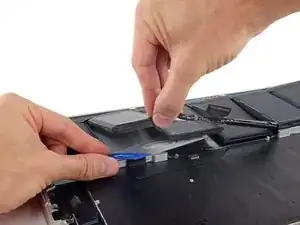

Приподнимая пластиковую рамку в сторону, задвиньте один угол пластиковой карты под внешний край первого центрального аккумуляторного элемента.

Не поддёргивайте вдоль края, ближайшего к разъёму аккумулятора, иначе вы рискуете повредить шлейф клавиатуры.

Под центральными аккумуляторными элементами тонкая металлическая пластина защищает трекпад. Поддёргивайте только под аккумуляторный элемент; оставьте металлическую пластину на месте.

Заведите карту полностью под аккумуляторный элемент и оставьте её, чтобы элемент не приклеился обратно.

Повторите описанную выше процедуру, чтобы отделить последний оставшийся аккумуляторный элемент от верхней крышки MacBook Pro.

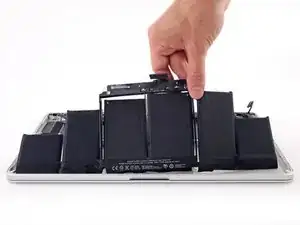

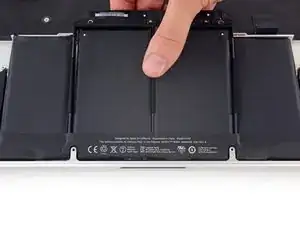

Поднимите аккумулятор вместе с пластиковой рамкой и отведите его назад к петле MacBook Pro, пока он не освободится от стоек с винтами, удерживающих его в верхней крышке.

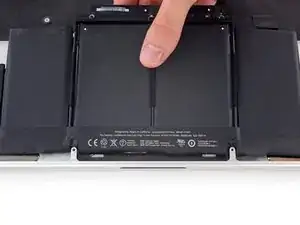

Поднимите и снимите аккумулятор.

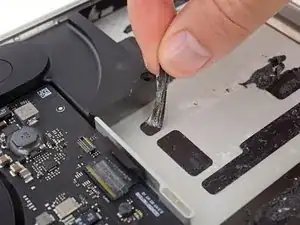

Перед установкой нового аккумулятора удалите весь старый клей с корпуса MacBook Pro.

Если повезёт, вы сможете медленно вытянуть каждую полоску клея пальцами.

В противном случае пропитайте каждую полоску средством для удаления клея на 2–3 минуты, затем соскребите её пластиковой лопаткой. Это может потребовать значительных усилий, терпеливо действуйте.

Уберите остатки средства для удаления клея и дайте MacBook Pro несколько минут высохнуть на воздухе.

Запасной аккумулятор, входящий в комплект iFixit, поставляется с предустановленным клеем. Аккуратно проверьте посадку и выравнивание аккумулятора перед снятием защитной плёнки с клея, затем плотно прижмите каждый элемент на место. Если имеются дополнительные плёнки/вкладыши, которых не было на вашем оригинальном аккумуляторе, снимите их сейчас.

Калибруйте только что установленный аккумулятор: зарядите его до 100% и продолжайте заряжать ещё не менее 2 часов. Отключите и используйте ноутбук в обычном режиме, чтобы разрядить аккумулятор. Когда появится предупреждение о низком заряде, сохраните работу и держите ноутбук включённым, пока он не перейдёт в спящий режим из‑за низкого заряда. Подождите не менее 5 часов, затем зарядите ноутбук без прерываний до 100%.

Если после установки нового аккумулятора вы заметите необычное поведение или проблемы, возможно, потребуется сбросить SMC MacBook Pro.
