Замена карты беспроводной связи (AirPort) в MacBook Pro 15" Unibody поздняя 2008 — начало 2009

Закрыв крышку корпуса, положите Unibody верхней частью вниз на ровную поверхность.

Нажмите на рифлёную сторону защёлки крышки доступа настолько, чтобы зацепиться за свободный конец. Поднимите защёлку до вертикального положения.

Крышка доступа теперь должна быть приподнята настолько, чтобы её можно было поднять и вынуть из Unibody.

Убедитесь, что защёлка крышки доступа находится в вертикальном положении перед продолжением.

Возьмите полупрозрачную пластиковую ленту и тяните аккумулятор вверх и наружу из Unibody.

Если защёлка надавлена, она зафиксирует аккумулятор на месте.

Удалите следующие восемь винтов, фиксирующих нижнюю крышку к шасси:

Один винт Phillips 5,4 мм.

Три винта Phillips 14 мм.

Четыре винта Phillips 3,5 мм.

Двумя руками поднимите и снимите нижнюю крышку с верхней части корпуса.

При необходимости отклейте экранирующий уплотнитель от разъёма кабеля камеры.

Отключите кабель камеры, потянув мужской разъём прямо в сторону отверстия оптического привода, вдоль оси, от разъёма.

Не пытайтесь поднимать этот разъём вверх с платы. Тяните разъём параллельно поверхности логической платы.

Выведите кабель камеры из канала в оптическом приводе.

Удалите два винта Phillips, фиксирующие кронштейн кабеля камеры к верхней части корпуса.

Левый винт может остаться захваченным в кабеле камеры.

Отделите кронштейн кабеля камеры от самого кабеля и извлеките его из компьютера.

Возьмите пластиковую оттяжную бирку, закреплённую на защёлке кабеля LVDS, и поверните её в сторону разъёма питания (DC‑in) компьютера.

Потяните разъём LVDS прямо от его гнезда.

При отключении кабеля LVDS не тяните за чёрную бирку, закреплённую на защёлке кабеля. Рекомендуется покачивать кабель, одновременно прикладывая натяжение, чтобы постепенно «вытянуть» разъём из гнезда.

Удалите винт Phillips 7 мм, удерживающий кронштейн кабеля LVDS.

Этот винт может остаться захваченным в кабеле LVDS.

Поднимите кронштейн кабеля LVDS из верхней части корпуса.

Удалите по два наружных винта Torx 6 мм с каждой стороны, фиксирующих дисплей к верхней части корпуса (всего четыре винта).

Откройте MacBook Pro так, чтобы дисплей находился перпендикулярно верхней части корпуса.

Положите открытый MacBook Pro на стол, как показано на фото.

Держась одной рукой за дисплей и верхнюю часть корпуса, удалите винт Torx 6 мм из нижнего кронштейна дисплея.

Обязательно держите дисплей и верхнюю часть корпуса другой рукой. Невыполнение этого может привести к падению освобождённого узла дисплей/верхняя часть корпуса и повреждению компонентов.

Удалите последний оставшийся винт Torx 6 мм, фиксирующий дисплей к верхней части корпуса.

Возьмите верхнюю часть корпуса правой рукой и немного поверните её в сторону верхнего края дисплея, чтобы верхний кронштейн дисплея освободил край верхней части корпуса.

Немного отведите дисплей от верхней части корпуса.

Откажите дисплей от верхней части корпуса, следя за кронштейнами и кабелями, которые могут зацепиться.

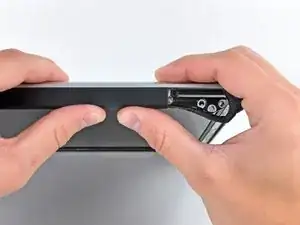

Сдвиньте крышку сцепления в сторону правого края дисплея.

Крышка сцепления переместится примерно на 6 мм и остановится. Не перемещайте её слишком далеко вправо.

При повторной установке крышки сцепления убедитесь, что сдвинули её примерно на 6 мм вправо относительно окончательной позиции, чтобы она зашлась поверх выступающих элементов вдоль нижнего края дисплея.

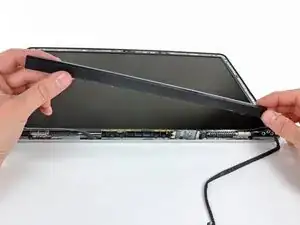

Начиная с крайнего левого конца, покачивайте крышку сцепления вдоль её длинной оси, одновременно тянув её от шарнира сцепления.

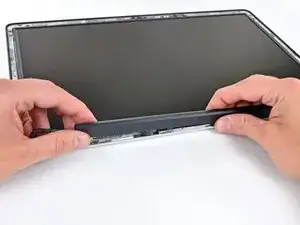

Работая справа налево, аккуратно продолжайте освобождать и поднимать крышку сцепления вдоль нижнего края сборки дисплея.

Поднимите крышку сцепления с передней рамки и отложите в сторону.

При установке крышки сцепления снова расширьте отверстие при надевании её поверх маленькой чёрной пластиковой декоративной крышки, которая закрывает открытый конец крышки сцепления. Декоративная крышка имеет очень тонкие и хрупкие пластиковые фиксаторы, которые удерживают её на правом шарнире сцепления.

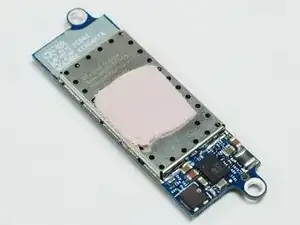

Удалите два винта Phillips, удерживающие плату беспроводной связи (AirPort).

Аккуратно отсоедините два антенных кабеля и кабель AirPort.
