Замена каркаса ExpressCard в MacBook Pro 15" Unibody (конец 2008 — начало 2009)

Закрыв корпус, поставьте Unibody верхней стороной вниз на ровную поверхность.

Нажмите на рифлёную сторону защёлки крышки доступа столько, чтобы захватить свободный конец. Поднимите защёлку до вертикального положения.

Крышка доступа теперь должна быть приподнята настолько, чтобы её можно было вынуть из корпуса Unibody.

Перед продолжением убедитесь, что защёлка крышки доступа находится в вертикальном положении.

Схватите полупрозрачную пластиковую петлю и потяните аккумулятор вверх и выньте его из корпуса Unibody.

Если защёлка нажата, аккумулятор будет зафиксирован на месте.

Снимите следующие восемь винтов, крепящих нижнюю крышку к шасси:

Один крестообразный винт 5,4 мм.

Три крестообразных винта 14 мм.

Четыре крестообразных винта 3,5 мм.

Используя обе руки, приподнимите и снимите нижнюю крышку с верхней части корпуса.

Снимите следующие 5 винтов, крепящих среднюю перегородку к верхней части корпуса:

Три крестообразных винта 10,5 мм.

Два крестообразных винта 3,7 мм.

Поднимите среднюю перегородку и выньте её из верхней части корпуса.

Снимите следующие шесть винтов, крепящих правый и левый вентиляторы к логической плате:

Четыре крестообразных винта 3,5 мм.

Два крестообразных винта 3,2 мм.

Используйте наконечник лопатки, чтобы поднять разъём правого вентилятора строго вверх из его гнезда на логической плате.

Следите за тем, чтобы поддевать только сам разъём, а не гнездо, иначе вы можете повредить устройство.

Полезно немного прокрутить лопатку по оси под проводами кабеля вентилятора, чтобы освободить разъём.

Снимите правый вентилятор из корпуса.

Используйте наконечник лопатки, чтобы поднять разъём левого вентилятора строго вверх из его гнезда на логической плате.

Следите за тем, чтобы поддевать только сам разъём, а не гнездо, иначе вы можете повредить устройство.

Полезно немного прокрутить лопатку по оси под проводами кабеля вентилятора, чтобы освободить разъём.

Снимите левый вентилятор из корпуса.

Удалите любые остатки клея с разъёма кабеля камеры.

Отключите кабель камеры, вытянув штекер параллельно логической плате, не поднимая его вверх.

С помощью лопатки аккуратно подденьте разъём оптического привода и снимите его, поднимая строго вверх с гнезда на логической плате.

При необходимости снимите пенопластовую прокладку, покрывающую разъём сабвуфера.

Плоским концом лопатки подденьте разъём сабвуфера и аккуратно поднимите его вверх из гнезда на логической плате.

Будьте очень осторожны. Это соединение хрупкое, гнездо легко оторвать от логической платы.

Плоским концом лопатки подденьте серебристый разъём кабеля жёсткого диска и аккуратно вытяните его вверх из гнезда на логической плате.

С помощью лопатки подденьте разъём трекпада и аккуратно вытяните его вверх из гнезда на логической плате.

Наконечником лопатки приподнимите фиксатор ленты ИК/индикатора сна.

Вытяните ленту ИК/индикатора сна прямо из её гнезда.

С помощью лопатки подденьте разъём индикатора уровня заряда аккумулятора и аккуратно вытяните его вверх из гнезда на логической плате.

Подденьте под проводами кабеля, чтобы не выдернуть само гнездо с логической платы.

Наконечником лопатки приподнимите фиксатор ленты клавиатуры.

Вытяните ленту клавиатуры прямо из её гнезда.

При сборке убедитесь, что лента клавиатуры полностью вставлена обратно в ZIF-гнездо.

Наконечником лопатки приподнимите фиксатор ленты каркаса ExpressCard.

Вытяните ленту каркаса ExpressCard прямо из её гнезда.

Плоским концом лопатки подденьте разъём микрофона и аккуратно вытяните его вверх из гнезда на логической плате.

Подденьте под проводами кабеля, чтобы не выдернуть само гнездо с логической платы.

Возьмитесь за пластиковую тянущую язычок, закреплённую на фиксаторе кабеля передачи данных дисплея, и поверните её в сторону разъёма питания (DC-in) компьютера.

Потяните разъём кабеля передачи данных дисплея прямо от его гнезда.

При отсоединении кабеля передачи данных дисплея не тяните за чёрную часть, закреплённую на фиксаторе кабеля. Рекомендуется покачивать кабель при приложении натяжения, чтобы постепенно «вывести» разъём из гнезда.

Убедитесь, что кабель передачи данных дисплея правильно установлен в гнезде при обратной сборке. Неправильная установка приведёт к частично видимому изображению или полному отсутствию изображения.

Найдите ленточный кабель подсветки клавиатуры (рядом с местом для левого вентилятора).

Используя кончик лопатки, отогните удерживающую защёлку ленточного кабеля подсветки клавиатуры вверх.

Вытяните ленточный кабель подсветки клавиатуры прямо из его гнезда.

Удалите семь винтов Phillips длиной 3,2 мм, крепящих плату логики к верхней крышке.

Не снимайте плату логики полностью! Под платой есть разъёмы, которые сначала необходимо отключить.

Удалите два винта Phillips длиной 7 мм, крепящих плату питания (DC-in) к верхней крышке.

Примечание: этот шаг не обязателен, но он облегчит отключение кабеля, подключённого к плате питания.

Удалите два винта Phillips длиной 3,5 мм, крепящих защёлку нижней крышки к верхней крышке.

Поднимите защёлку нижней крышки и выньте её из верхней крышки.

Некоторые Unibody корпуса MacBook Pro не имеют защёлки нижней крышки, и этот шаг не требуется.

Осторожно приподнимите узел платы логики с левой стороны и выведите его из верхней крышки, следя за боковой панелью с портами, которая может застрять при извлечении.

Не полностью снимайте плату логики на данном этапе!

Убедитесь, что плата логики свободна от всех соединений с верхней крышкой (кроме разъёма батареи) перед продолжением.

При обратной сборке следите, чтобы все разъёмы и кабели не оказались под платой логики. Некоторые ленточные кабели очень тонкие и хрупкие.

Приподнимите плату логики настолько, чтобы можно было захватить разъём батареи, и потяните его прямо от гнезда на плате логики.

Выньте узел платы логики из верхней крышки.

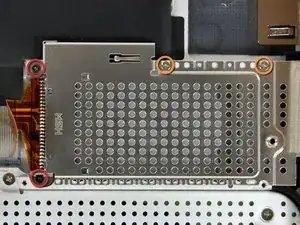

Удалите следующие винты, крепящие каркас ExpressCard к верхней крышке:

Два винта Phillips длиной 4 мм.

Два винта Phillips длиной 1,9 мм.

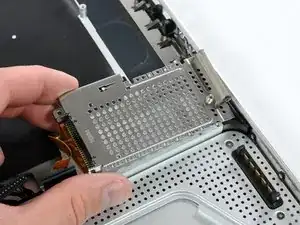

Выньте каркас ExpressCard из верхней крышки.
