Замена кабеля AirPort/iSight в MacBook Pro 15" Unibody (конец 2008 — начало 2009)
Используйте это руководство для замены кабеля AirPort/iSight.
Шаг 1

Положите закрытый корпус Unibody верхней панелью вниз на ровную поверхность.
Нажмите на рифлёную сторону защёлки крышки отсека, чтобы захватить свободный конец. Поднимите защёлку до вертикального положения.
Шаг 2

Крышка отсека должна приподняться настолько, чтобы её можно было поднять и вынуть из корпуса Unibody.
Шаг 3

Перед продолжением убедитесь, что защёлка крышки отсека находится в вертикальном положении.
Возьмите полупрозрачный пластиковый язычок и потяните аккумулятор вверх и наружу из корпуса Unibody.
Если защёлка вдавлена, аккумулятор будет зафиксирован на месте.
Шаг 4

Удалите следующие восемь винтов, фиксирующих нижнюю крышку к шасси:
Один винт Phillips 5,4 мм.
Три винта Phillips 14 мм.
Четыре винта Phillips 3,5 мм.
Шаг 5

Двумя руками поднимите и снимите нижнюю крышку с верхней части корпуса.
Шаг 6

При необходимости отлейте экранопоглощающий уплотнитель с разъёма кабеля камеры.

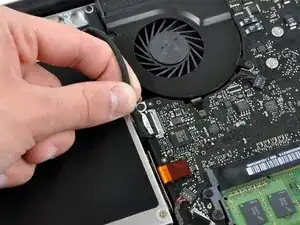

Отключите кабель камеры, потянув штекер прямо от его гнезда в направлении отверстия для оптического привода.
Не пытайтесь поднимать этот разъём вертикально вверх от платы. Тяните разъём параллельно поверхности логической платы.

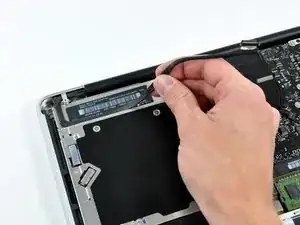

Выведите кабель камеры из канала в оптическом приводе.
Шаг 7

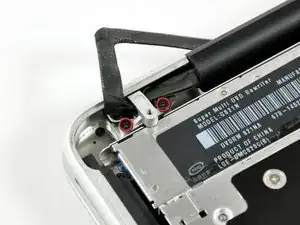

Снимите два винта Phillips, фиксирующие кронштейн кабеля камеры к верхней части корпуса.
Левый винт может остаться зафиксированным в кабеле камеры.

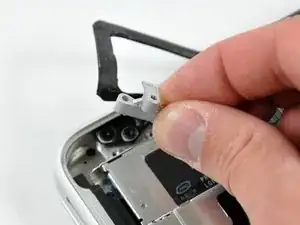

Отделите кронштейн кабеля камеры от кабеля и извлеките его из компьютера.
Шаг 8

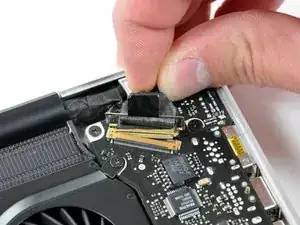

Возьмите пластиковый язычок, закреплённый на замке кабеля LVDS, и поверните его в сторону разъёма питания (DC-in) компьютера.
Потяните разъём LVDS прямо от его гнезда.
При отключении кабеля LVDS не тяните за чёрный язычок, закреплённый на замке кабеля. Рекомендуется слегка покачивать кабель, одновременно прикладывая натяжение, чтобы постепенно «вытянуть» разъём из гнезда.
Шаг 9

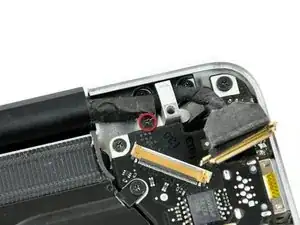

Снимите винт Phillips 7 мм, удерживающий кронштейн кабеля LVDS.
Этот винт может остаться зафиксированным в кабеле LVDS.

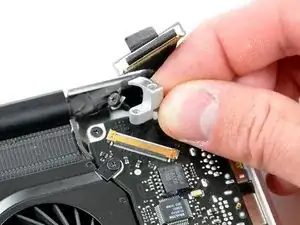

Поднимите кронштейн кабеля LVDS из верхней части корпуса.
Шаг 10

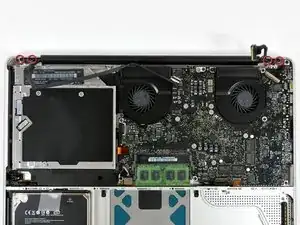

Снимите по два внешних винта Torx 6 мм, фиксирующих каждую сторону дисплея к верхней части корпуса (всего четыре винта).
Шаг 11

Откройте MacBook Pro так, чтобы дисплей был перпендикулярен верхней части корпуса.
Разместите открытый MacBook Pro на столе, как показано на фото.

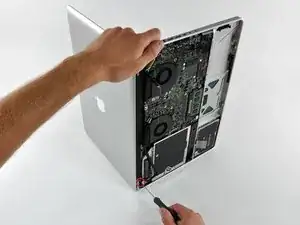

Держась одной рукой за дисплей и верхнюю часть корпуса, другой рукой снимите винт Torx 6 мм с нижнего кронштейна дисплея.
Шаг 12

Обязательно держите дисплей и верхнюю часть корпуса вместе другой рукой. В противном случае освобождённый узел дисплей/верхняя часть корпуса может упасть и повредить компоненты.
Снимите последний оставшийся винт Torx 6 мм, фиксирующий дисплей к верхней части корпуса.
Шаг 13

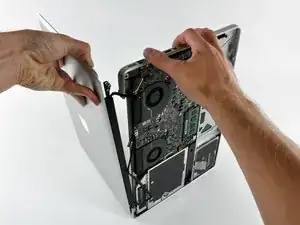

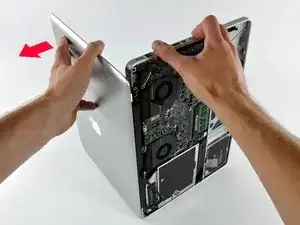

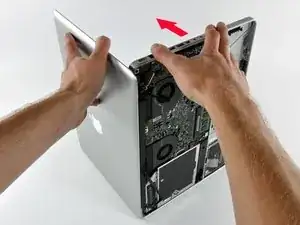

Возьмите верхнюю часть корпуса правой рукой и слегка поверните её в сторону верхнего края дисплея, чтобы верхний кронштейн дисплея освободил край верхней части корпуса.
Немного отведите дисплей от верхней части корпуса.
Отойдите дисплей от верхней части корпуса, следя за тем, чтобы кронштейны или кабели не зацепились.
Шаг 14

В следующих шагах вы будете использовать тепловую пушку, чтобы размягчить клей, фиксирующий внешнюю чёрную рамку под стеклом передней панели к дисплею. Область нанесения клея показана красным на втором изображении.
Перед началом очистите стекло дисплея безворсовой тканью, смоченной слабым раствором; это улучшит сцепление присоски и упростит проверку наличия пыли при обратной сборке.
Установите тепловую пушку на низкий режим и начните нагревать внешнюю чёрную рамку вблизи верхнего правого угла стеклянной панели.
Всегда направляйте тепловую пушку вдаль от мягкой резиновой полосы вокруг стекла дисплея. Нагрев резины приведёт к её незначительному плавлению и изменению матовой поверхности на глянцевую. Прикосновение к перегретой резине может вызвать её деформацию.
Из-за нагрева может образоваться конденсат на внутренней стороне стекла или на внешней стороне ЖК-экрана. Его можно удалить стеклоочистителем после отделения стекла от дисплея.
Шаг 15


Когда панель достаточно прогрета, закрепите прочную присоску возле верхнего правого угла стекла дисплея.
Не закрепляйте присоску поверх резиновой полоски по краю стекла дисплея.
Чтобы закрепить продаваемые нами присоски, сначала расположите присоску так, чтобы подвижная ручка была параллельна поверхности стеклянной панели. Легко прижав присоску к стеклу, поднимите подвижную ручку до параллельного положения с другой ручкой.
Медленно и осторожно приподнимите угол стекла дисплея от сборки дисплея.
Если приподнимается только верхний край стекла (как показано на третьем изображении), повторите первые и вторые шаги, пока не получится приподнять угол панели.
Шаг 16


Осторожно приподнимите угол стекла дисплея настолько, чтобы вставить лопаточку между ним и корпусом дисплея.
Используйте плоский конец лопаточки, чтобы аккуратно отжать клей, фиксирующий переднее стекло к дисплею.
Отожмите стеклянную панель на несколько дюймов от верхнего правого угла вдоль верхнего и правого краёв дисплея.
Шаг 17

Используйте тепловую пушку, чтобы размягчить клей под чёрной полоской вдоль правой стороны передней стеклянной панели.
Прикрепите присоску вдоль правой стороны передней стеклянной панели.
Тяните вверх за стеклянную панель, одновременно используя плоский конец лопаточки, чтобы отделять её от остальной сборки дисплея.
Продолжайте работать вдоль правого края переднего стекла дисплея, пока оно полностью не отделится от дисплея.
Полезно использовать медиатор или другой тонкий пластиковый предмет, чтобы верхний правый угол передней стеклянной панели не прилипал обратно к сборке дисплея.
Шаг 18

Используйте тепловую пушку, чтобы размягчить клей под чёрной полоской вдоль верхнего края стеклянной панели дисплея.
Прикрепите присоску рядом с верхним краем стеклянной панели дисплея и используйте её, чтобы приподнять стекло от дисплея.
Работайте вдоль верхнего края стекла, при необходимости аккуратно используйте плоский конец лопаточки, чтобы отделить клей.
Шаг 19

Используйте тепловую пушку, чтобы размягчить клей под чёрной полоской возле верхнего левого угла стеклянной панели дисплея.
Прикрепите присоску рядом с верхним левым углом стеклянной панели дисплея.
Потяните за присоску вверх и используйте плоский конец лопаточки, чтобы осторожно поддеть стеклянную панель дисплея от корпуса дисплея.
После отделения верхнего левого угла от дисплея полезно использовать медиатор или другой тонкий пластиковый предмет, чтобы стекло не прилипало обратно к сборке дисплея.
Шаг 20

Используйте тепловую пушку, чтобы размягчить клей под чёрной полоской вдоль левой стороны передней стеклянной панели.
Прикрепите присоску вдоль левой стороны передней стеклянной панели.
Тяните вверх за стекло, одновременно используя плоский конец лопаточки, чтобы отделять его от остальной сборки дисплея.
Продолжайте работать вдоль левого края переднего стекла дисплея, пока оно полностью не отделится от дисплея.
Шаг 21

Теперь, когда верхний, левый и правый края стекла свободны от дисплея, медленно приподнимите верхний край стеклянной панели и аккуратно поверните её наружу от дисплея.
При необходимости используйте плоский конец лопаточки, чтобы освободить нижний край стеклянной панели дисплея от сборки дисплея.
Перед сборкой убедитесь, что внутреннюю сторону стеклянной панели дисплея и ЖК-дисплей очищены: пыль или отпечатки пальцев, попавшие внутрь, будут заметны при включённом устройстве.
Шаг 22

Вставьте край пластикового инструмента для открытия между стеклом дисплея и креплением камеры и проведите им вокруг крепления камеры, чтобы отделить его от стекла дисплея.
Не забудьте приклеить крепление камеры к новому переднему стеклу дисплея перед повторной сборкой.
Шаг 23


Во время снятия стекла кабель камеры может прилипнуть к клею на стеклянной панели и отсоединиться от платы камеры при подъёме панели. Если кабель камеры остаётся подключённым к плате камеры, пропустите этот шаг.
Чтобы повторно подключить кабель, сначала используйте наконечник лопаточки, чтобы снять кусочек поролоновой ленты над ZIF-разъёмом кабеля камеры.
Используйте наконечник лопаточки, чтобы поднять фиксатор ZIF на гнезде кабеля камеры.
Вставьте кабель камеры в его гнездо на плате камеры и используйте наконечник лопаточки, чтобы зафиксировать фиксатор ZIF, защёлкнув кабель на месте.
Заново приклейте кусочек ленты, закрывающий гнездо кабеля камеры.
Шаг 24

Сдвиньте крышку сцепления в сторону правого края дисплея.
Крышка сцепления сдвинется примерно на 0,25" и остановится. Не толкайте её слишком далеко вправо.
При установке крышки сцепления убедитесь, что вы надели её на выступающие из нижнего края дисплея компоненты примерно на 0,25" правее её окончательного установленного положения на дисплее.
Шаг 25

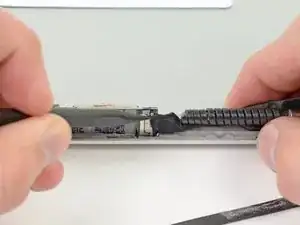

Начиная с самого левого конца, покачайте крышку сцепления вдоль её длинной оси, одновременно оттягивая её от петли сцепления.
Работая справа налево, аккуратно продолжайте отстёгивать и приподнимать сцепление вдоль нижнего края узла дисплея.
Поднимите крышку сцепления с передней рамки и отложите в сторону.
При повторной установке крышки сцепления обязательно расширьте отверстие при надевании её на маленькую чёрную пластиковую декоративную крышку, которая закрывает открытый конец крышки сцепления, когда она установлена. Декоративная крышка имеет очень тонкие и хрупкие пластиковые фиксаторы, удерживающие её на правой петле сцепления.
Шаг 26

Снимите шесть винтов Phillips 2,9 мм, крепящих ЖК-панель к передней рамке.
Шаг 27

Потяните ЖК-панель в сторону верхнего края дисплея, чтобы выскользнула электроника вдоль её нижнего края из выемки в алюминиевом корпусе дисплея.
Возможно будет полезно одной рукой продвигать кабель данных дисплея через его канал в алюминиевом корпусе дисплея, пока другой рукой вы тянете ЖК-панель к верхнему краю.
Шаг 28

Отклейте кусочек ленты, закрывающий разъём кабеля данных дисплея, от края, ближайшего к ЖК-панели.
Шаг 29

Используйте наконечник лопатки, чтобы откинуть тонкую стальную фиксирующую скобу, удерживающую кабель данных дисплея в его разъёме на ЖК-панели.
Тяните кабель данных дисплея прямо от разъёма на ЖК-панели.
Поднимите ЖК-панель из корпуса дисплея и отложите в сторону.
Если вы заменяете LVDS/кабель данных дисплея, просто выведите его из прорези в корпусе дисплея.
Шаг 30

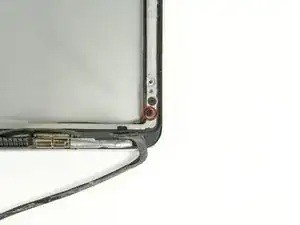

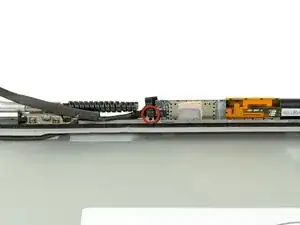

Снимите винт Phillips 2,2 мм, расположенный возле нижнего правого угла, который крепит кабель AirPort/iSight к корпусу дисплея.
Шаг 31

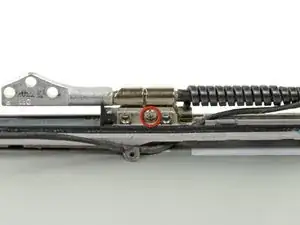

Снимите один винт Phillips 2,9 мм, крепящий пластиковую планку, закрывающую правый край инверторной платы.
Поднимите и снимите пластиковую планку с инверторной платы.
Шаг 32

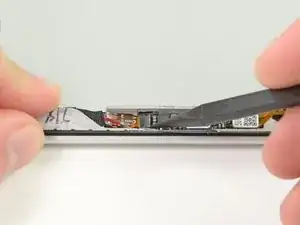

Используйте наконечник лопатки, чтобы откинуть удерживающую защёлку ZIF-разъёма ленточного кабеля iSight на плате iSight.
Убедитесь, что вы поднимаете именно шарнирную защёлку, не сам разъём.
Используйте наконечник лопатки, чтобы вытащить ленточный кабель iSight из его разъёма.
Шаг 33

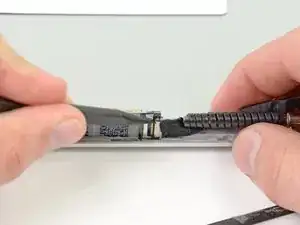

Используйте наконечник лопатки, чтобы отодвинуть фиксатор кабеля AirPort от его разъёма на плате AirPort.
Тяните кабель AirPort прямо из его разъёма на плате AirPort.
Не поднимайте кабель AirPort вверх, так как его разъём очень хрупкий. Тяните кабель параллельно плоскости платы AirPort.
Шаг 34

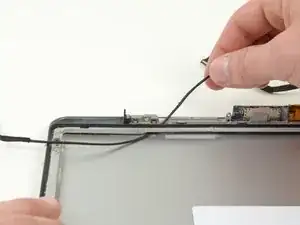

Выведите ленточный кабель iSight из его канала возле верхнего правого угла корпуса дисплея.
Продолжите вывод кабеля AirPort/iSight со стороны правой части корпуса дисплея.
Шаг 35

Аккуратно протяните половину кабеля AirPort/iSight через отверстие, расположенное под правой петлёй.
Не протягивайте кабель AirPort/iSight полностью через отверстие. Правая петля препятствует полному извлечению кабеля. Принудительное протаскивание кабеля через отверстие может серьёзно повредить ваш кабель AirPort/iSight.
Шаг 36

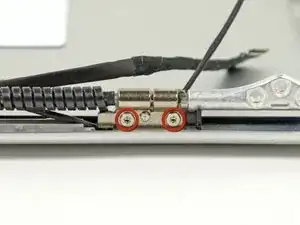

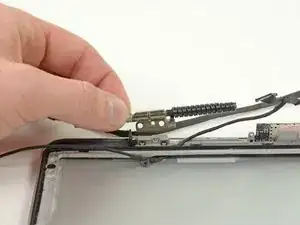

Снимите три винта Torx T6 2,5 мм, крепящие правую петлю к корпусу дисплея.
Снимите правую петлю с корпуса дисплея.
Шаг 37

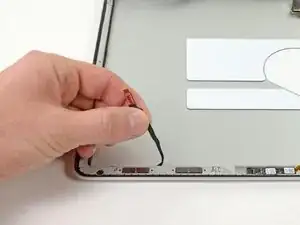

Протяните кабель AirPort/iSight через отверстие, расположенное возле нижнего правого угла корпуса дисплея.
Снимите кабель AirPort/iSight с корпуса дисплея.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
