Замена кабеля жесткого диска MacBook Pro 15" Unibody конца 2008 и начала 2009 годов

С закрытым корпусом разместите верхнюю часть Unibody днищем вверх на ровной поверхности.

Нажмите на ребристую сторону защелки откидной крышки доступа настолько, чтобы захватить свободный конец. Поднимите защелку до вертикального положения.

Крышка доступа должна приподняться настолько, чтобы её можно было поднять и вынуть из корпуса Unibody.

Убедитесь, что защелка откидной крышки доступа находится в вертикальном положении перед продолжением.

Схватите полупрозрачную пластиковую вкладку и потяните батарею вверх и выньте её из корпуса Unibody.

Если защелка нажата, батарея будет зафиксирована на месте.

Удалите следующие восемь винтов, крепящих нижнюю крышку к шасси:

Один крестовой винт 5.4 мм.

Три крестовых винта 14 мм.

Четыре крестовых винта 3.5 мм.

Двумя руками поднимите и снимите нижнюю крышку с верхней части корпуса.

Отключите кабель камеры, потянув штекер прямо от его гнезда.

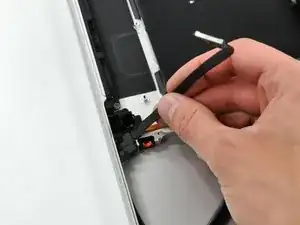

Выведите кабель передачи данных камеры из канала в оптическом приводе.

Используйте лопатку, чтобы отжать разъем оптического привода прямо вверх от логической платы.

Снимите два крестовых винта 8 мм, крепящих скобу кабеля камеры к верхней части корпуса.

Правый винт может остаться зафиксированным в кабеле камеры.

Поднимите скобу кабеля камеры и выньте её из верхней части корпуса.

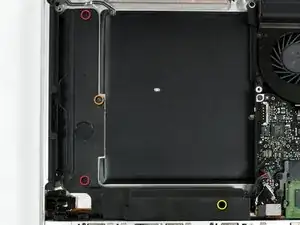

Удалите следующие три крестовых винта, крепящих оптический привод к верхней части корпуса:

Один крестовой винт 3.5 мм.

Два крестовых винта 2.5 мм.

Поднимите оптический привод за его левый край и вытащите его из компьютера.

Используя плоский конец лопатки, аккуратно отожмите разъем сабвуфера прямо вверх от логической платы.

Удалите следующие четыре винта, крепящие сабвуфер и правый динамик к верхней части корпуса:

Два крестовых винта 3.2 мм.

Один крестовой винт 2.6 мм.

Один крестовой винт 5 мм.

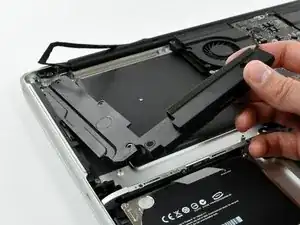

Поднимите и выньте сборку сабвуфера и правого динамика из верхней части корпуса.

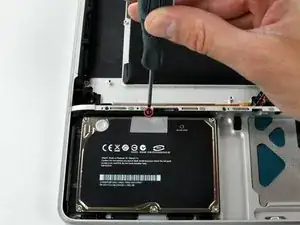

Удалите один крестовой винт, крепящий кронштейн жесткого диска к верхней части корпуса.

Этот винт зафиксирован в кронштейне жесткого диска.

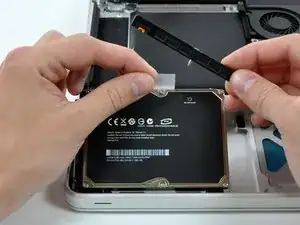

Поднимите жесткий диск за пластиковую тяговую вкладку и выньте освобожденный кронштейн жесткого диска.

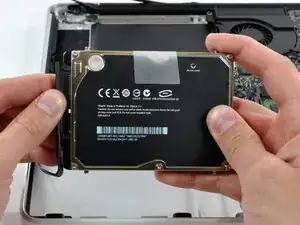

Поднимите жесткий диск из опор и отсоедините кабель SATA, потянув разъем прямо от жесткого диска.

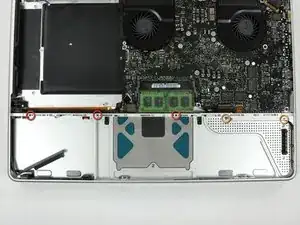

Удалите следующие 5 винтов, крепящих среднюю перегородку к верхней части корпуса:

Три крестовых винта 10.5 мм.

Два крестовых винта 3.7 мм.

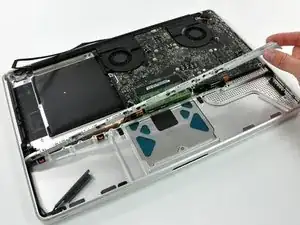

Поднимите среднюю перегородку и выньте её из верхней части корпуса.

Поднимите среднюю перегородку и выньте её из верхней части корпуса.

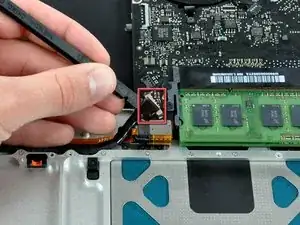

Используйте лопатку, чтобы отжать разъем кабеля жесткого диска прямо вверх от логической платы.

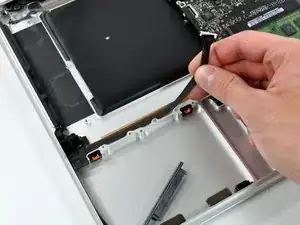

Отклейте кабель жесткого диска от клея, фиксирующего его к верхней части корпуса, и выведите пластиковый фиксатор из верхней части корпуса.
