Замена левого динамика MacBook Pro 15" Unibody, конец 2008 — начало 2009

Закрыв корпус, положите Unibody верхней частью вниз на ровную поверхность.

Нажмите на ребристую сторону защёлки крышки отсека, чтобы выхватить свободный край. Поднимите защёлку до вертикального положения.

Крышка отсека теперь должна выступать достаточно, чтобы поднять её вверх и вынуть из корпуса Unibody.

Перед продолжением убедитесь, что защёлка крышки отсека находится в вертикальном положении.

Возьмитесь за полупрозрачную пластиковую язычок и вытащите аккумулятор вверх и из корпуса Unibody.

Если защёлка нажатa, аккумулятор будет зафиксирован на месте.

Удалите следующие восемь винтов, крепящих нижнюю крышку к шасси:

Один винт Phillips 5,4 мм.

Три винта Phillips 14 мм.

Четыре винта Phillips 3,5 мм.

Используя обе руки, поднимите и снимите нижнюю крышку с верхней части корпуса.

Снимите следующие 5 винтов, крепящих среднюю перегородку к верхней части корпуса:

Три винта Phillips 10,5 мм.

Два винта Phillips 3,7 мм.

Поднимите среднюю перегородку и извлеките её из верхней части корпуса.

Удалите следующие шесть винтов, крепящих правый и левый вентиляторы к плате:

Четыре винта Phillips 3,5 мм.

Два винта Phillips 3,2 мм.

Используйте кончик лопатки, чтобы поднять разъём правого вентилятора прямо вверх из его гнезда на плате.

Поддёргивайте только сам разъём, не гнездо, иначе вы можете повредить устройство.

Полезно слегка провернуть лопатку по оси под проводами кабеля вентилятора, чтобы освободить разъём.

Снимите правый вентилятор с корпуса.

Используйте кончик лопатки, чтобы поднять разъём левого вентилятора прямо вверх из его гнезда на плате.

Поддёргивайте только сам разъём, не гнездо, иначе вы можете повредить устройство.

Полезно слегка провернуть лопатку по оси под проводами кабеля вентилятора, чтобы освободить разъём.

Снимите левый вентилятор с корпуса.

Удалите клей с разъёма кабеля камеры, если он есть.

Отключите кабель камеры, вытянув штекер параллельно плате, не поднимайте его вверх.

С помощью лопатки осторожно подденьте разъём оптического привода прямо вверх из его гнезда на плате.

При необходимости снимите пенопластовую прокладку, покрывающую разъём сабвуфера.

Плоским концом лопатки подденьте разъём сабвуфера прямо вверх из его гнезда на плате.

Будьте очень осторожны. Это соединение деликатное, гнездо легко оторвать от платы.

Плоским концом лопатки подденьте серебристый разъём кабеля жёсткого диска прямо вверх из его гнезда на плате.

Используйте лопатку, чтобы поддеть разъём трекпада прямо вверх из его гнезда на плате.

Кончиком лопатки откиньте фиксатор ленточного кабеля ИК/спящего светодиода.

Вытяните ленточный кабель ИК/спящего светодиода прямо из его гнезда.

Используйте лопатку, чтобы поддеть разъём индикатора заряда аккумулятора прямо вверх из его гнезда на плате.

Подденьте под проводами кабеля, чтобы не сорвать само гнездо с платы.

Кончиком лопатки откиньте фиксатор ленточного кабеля клавиатуры.

Вытяните ленточный кабель клавиатуры прямо из его гнезда.

При сборке убедитесь, что ленточный кабель клавиатуры полностью вставлен обратно в ZIF-разъём.

Кончиком лопатки откиньте фиксатор ленточного кабеля каркаса ExpressCard.

Вытяните ленточный кабель каркаса ExpressCard прямо из его гнезда.

Плоским концом лопатки подденьте разъём микрофона прямо вверх из его гнезда на плате.

Подденьте под проводами кабеля, чтобы не сорвать само гнездо с платы.

Возьмитесь за пластиковую вытягивающую вкладку, зафиксированную на защёлке кабеля передачи данных дисплея, и поверните её в сторону разъёма питания (DC-in) компьютера.

Потяните разъём кабеля передачи данных дисплея прямо от его гнезда.

При отсоединении кабеля передачи данных дисплея не тяните за чёрную вкладку, закреплённую на защёлке кабеля. Рекомендуется покачивать кабель, одновременно применяя натяжение, чтобы постепенно "высунуть" разъём из гнезда.

Убедитесь, что кабель передачи данных дисплея правильно установлен в своём гнезде при повторной сборке. Неправильная установка приведёт к частично видимому изображению или к его полному отсутствию.

Найдите шлейф подсветки клавиатуры (рядом с местом левого вентилятора).

Используя наконечник лопатки, приподнимите фиксирующую клавиатурный шлейф заслонку.

Вытяните шлейф подсветки клавиатуры прямо из его гнезда.

Удалите семь фрикционных винтов Phillips 3,2 мм, фиксирующих плату логики в верхнем корпусе.

Ещё не извлекайте плату логики! Под платой находятся разъёмы, которые необходимо сначала отключить.

Удалите два винта Phillips 7 мм, фиксирующих плату питания (DC-in) в верхнем корпусе.

Примечание: этот шаг не обязателен, но он облегчит отсоединение кабеля, подключённого к плате питания.

Удалите два винта Phillips 3,5 мм, фиксирующих защёлку нижнего корпуса к верхнему корпусу.

Поднимите защёлку нижнего корпуса и извлеките её из верхнего корпуса.

Некоторые корпуса MacBook Pro Unibody не имеют защёлки нижнего корпуса, и этот шаг не требуется.

Осторожно приподнимите узел платы логики с левой стороны и выведите его из верхнего корпуса, следя за стороной с портами, которая может зацепиться при извлечении.

Не извлекайте плату логики полностью!

Убедитесь, что плата логики не подключена к верхнему корпусу (кроме разъёма аккумулятора), прежде чем продолжить.

При повторной сборке убедитесь, что все разъёмы и кабели не размещены под платой логики. Некоторые ленточные кабели очень тонкие и хрупкие.

Приподнимите плату логики достаточно, чтобы схватиться за разъём аккумулятора, и потяните его прямо от его гнезда на плате логики.

Извлеките узел платы логики из верхнего корпуса.

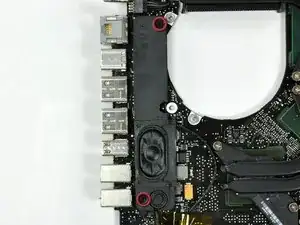

Удалите два винта Phillips 5 мм, фиксирующих левый динамик к плате логики.

При необходимости отогните оранжевую каптон-ленту, закрывающую разъём левого динамика.

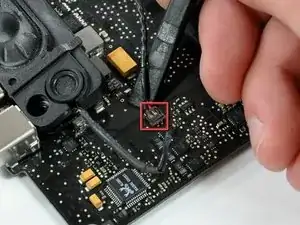

Используйте плоский конец лопатки, чтобы поддеть разъём левого динамика и отвести его от платы логики.

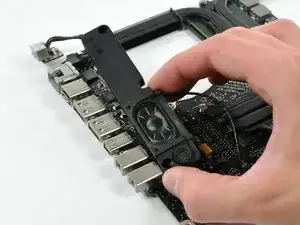

Поднимите узел левого динамика и извлеките его из платы логики.

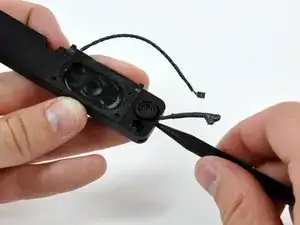

Выведите микрофонный кабель из канала в левом динамике и с помощью наконечника лопатки извлеките микрофон из его корпуса в левом динамике.
