Замена радиатора MacBook Pro 15" Unibody (конец 2008 — начало 2009)
Радиатор помогает поддерживать процессор в прохладном и исправном состоянии. Обязательно замените термопасту перед повторной установкой радиатора.
Шаг 1

При закрытом корпусе поместите Unibody верхней частью вниз на ровную поверхность.
Нажмите на ребристую сторону защёлки лючка доступа настолько, чтобы захватить свободный край. Поднимите защёлку до вертикального положения.
Шаг 2

Лючок доступа теперь должен быть приподнят настолько, чтобы можно было вынуть его из корпуса Unibody.
Шаг 3

Перед продолжением убедитесь, что защёлка лючка доступа в вертикальном положении.
Возьмитесь за полупрозрачную пластиковую вкладку и потяните аккумулятор вверх и наружу из корпуса Unibody.
Если защёлка нажата, она зафиксирует аккумулятор на месте.
Шаг 4

Удалите следующие восемь винтов, крепящих нижнюю крышку к шасси:
Один крестовой винт 5,4 мм.
Три крестовых винта 14 мм.
Четыре крестовых винта 3,5 мм.
Шаг 5

Двумя руками поднимите и снимите нижнюю крышку с верхней части корпуса.
Шаг 6

Удалите следующие 5 винтов, крепящих среднюю перегородку к верхней части корпуса:
Три крестовых винта 10,5 мм.
Два крестовых винта 3,7 мм.
Шаг 7

Поднимите среднюю перегородку и выньте её из верхней части корпуса.
Шаг 8

Удалите следующие шесть винтов, крепящих правый и левый вентиляторы к логической плате:
Четыре крестовых винта 3,5 мм.
Два крестовых винта 3,2 мм.
Шаг 9


Используйте кончик лопатки, чтобы поднять разъём правого вентилятора прямо вверх из его гнезда на логической плате.
Убедитесь, что вы поддеваете только сам разъём, не гнездо, иначе можно повредить устройство.
Полезно вращать лопатку по оси под проводами кабеля вентилятора, чтобы освободить разъём.
Снимите правый вентилятор из корпуса.
Шаг 10


Используйте кончик лопатки, чтобы поднять разъём левого вентилятора прямо вверх из его гнезда на логической плате.
Убедитесь, что вы поддеваете только сам разъём, не гнездо, иначе можно повредить устройство.
Полезно вращать лопатку по оси под проводами кабеля вентилятора, чтобы освободить разъём.
Снимите левый вентилятор из корпуса.
Шаг 11

Удалите любой клей с разъёма кабеля камеры.
Отключите кабель камеры, вытянув штекер параллельно логической плате, не поднимая его вверх.
Шаг 12

Используйте лопатку, чтобы аккуратно поддеть разъём оптического привода и поднять его прямо вверх из гнезда на логической плате.
Шаг 13

При необходимости снимите пенопластовую прокладку, закрывающую разъём субвуфера.
Плоским концом лопатки подденьте разъём субвуфера и поднимите его прямо вверх из гнезда на логической плате.
Будьте очень осторожны. Это соединение хрупкое, гнездо легко отломать от логической платы.
Шаг 14

Плоским концом лопатки подденьте серебристый разъём кабеля жёсткого диска и поднимите его прямо вверх из гнезда на логической плате.
Шаг 15

Используйте лопатку, чтобы поддеть разъём трекпада и поднять его прямо вверх из гнезда на логической плате.
Шаг 16

С помощью кончика лопатки поднимите защёлку удерживающего флажка ленточного кабеля ИК/индикатора сна.
Вытяните ленточный кабель ИК/индикатора сна прямо из гнезда.
Шаг 17

Используйте лопатку, чтобы поддеть разъём индикатора заряда аккумулятора и поднять его прямо вверх из гнезда на логической плате.
Подденьте снизу под проводами кабеля, чтобы не оторвать само гнездо от логической платы.
Шаг 18

Кончиком лопатки поднимите защёлку удерживающего флажка ленточного кабеля клавиатуры.
Вытяните ленточный кабель клавиатуры прямо из гнезда.
При сборке убедитесь, что ленточный кабель клавиатуры полностью вставлен обратно в ZIF-разъём.
Шаг 19

Кончиком лопатки поднимите защёлку удерживающего флажка ленточного кабеля каркаса ExpressCard.
Вытяните ленточный кабель каркаса ExpressCard прямо из гнезда.
Шаг 20

Плоским концом лопатки подденьте разъём микрофона и поднимите его прямо вверх из гнезда на логической плате.
Подденьте снизу под проводами кабеля, чтобы не оторвать само гнездо от логической платы.
Шаг 21

Возьмитесь за пластиковую выдвижную вкладку, зафиксированную на замке кабеля данных дисплея, и поверните её в сторону разъёма питания (DC-in) компьютера.
Потяните разъём кабеля данных дисплея прямо от его гнезда.
При отсоединении кабеля данных дисплея не тяните за чёрную вкладку, зафиксированную на замке кабеля. Рекомендуется покачивать кабель, одновременно прикладывая натяжение, чтобы постепенно «вывести» разъём из гнезда.
Убедитесь, что кабель данных дисплея правильно установлен в своём гнезде при повторной сборке. Неправильная установка приведёт к частично видимому изображению или полному отсутствию изображения.
Шаг 22

Найдите ленточный кабель подсветки клавиатуры (рядом с пространством для левого вентилятора).
С помощью кончика лопатки приподнимите удерживающий язычок разъёма ленточного кабеля подсветки клавиатуры.
Потяните ленточный кабель подсветки клавиатуры прямо из его гнезда.
Шаг 23

Снимите семь винтов Phillips длиной 3,2 мм, крепящих плату логики к верхней части корпуса.
Не извлекайте плату логики пока что! Снизу платы логики подключены разъёмы, которые необходимо сначала отключить.
Шаг 24

Снимите два винта Phillips длиной 7 мм, крепящих плату питания (DC-in) к верхней части корпуса.
Примечание: этот шаг не является полностью обязательным, но облегчит отсоединение кабеля, подключённого к плате питания.
Шаг 25

Снимите два винта Phillips длиной 3,5 мм, крепящих защёлку нижней крышки к верхней части корпуса.
Поднимите защёлку нижней крышки и извлеките её из верхней части корпуса.
Некоторые Unibody корпуса MacBook Pro не имеют защёлки нижней крышки, и этот шаг тогда не требуется.
Шаг 26

Осторожно приподнимите сборку платы логики с левой стороны и выведите её из верхней части корпуса, следя за стороной с портами, которая может застрять при извлечении.
Не полностью извлекайте плату логики пока что!
Убедитесь, что плата логики свободна от всех соединений с верхней частью корпуса (кроме разъёма батареи) перед продолжением.
При повторной сборке убедитесь, что все разъёмы и кабели не размещены под платой логики. Некоторые ленточные кабели очень тонкие и хрупкие.
Шаг 27

Приподнимите плату логики настолько, чтобы взять разъём батареи, и потяните его прямо от его гнезда на плате логики.
Извлеките сборку платы логики из верхней части корпуса.
Шаг 28

Снимите восемь винтов Phillips длиной 8,4 мм, крепящих радиатор к плате логики.
Под каждым из этих винтов находится пружина.
Шаг 29

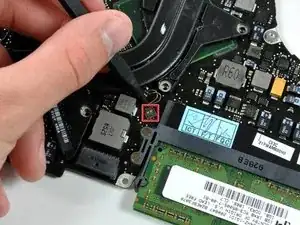

С помощью кончика лопатки подденьте разъём термодатчика и отсоедините его от платы логики.
Этот разъём особенно хрупкий, поэтому при его снятии соблюдайте крайнюю осторожность.
Шаг 30

Осторожно приподнимите радиатор и снимите его с платы логики.
Если вам нужно установить радиатор обратно в ноутбук, у нас есть руководство по термопасте, которое облегчает замену термопасты.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
