Замена блока питания Mac Pro первого поколения

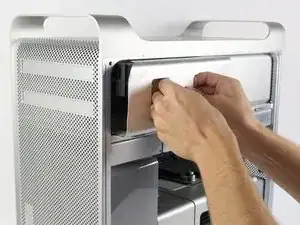

Поднимите рычаг, чтобы разблокировать корпус.

Снимите боковую панель Mac Pro.

Разрядите статическое электричество, коснувшись заземлённой поверхности перед работой с внутренними компонентами. Отлично подойдут металлические заглушки слотов PCI или любая другая заземлённая металлическая поверхность. Также можно использовать антистатический браслет.

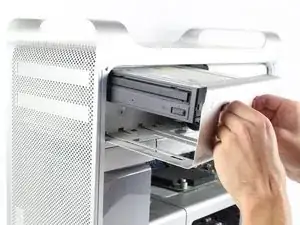

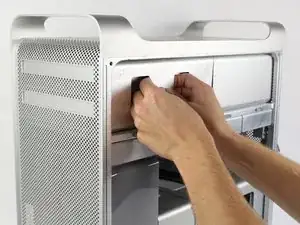

Чтобы получить доступ к блоку питания, необходимо снять оптический привод

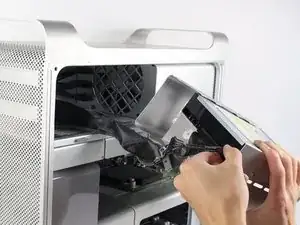

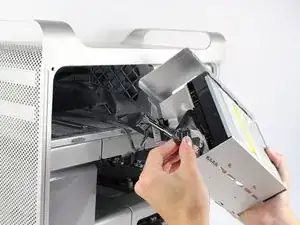

Крепко удерживая каждый из двух разъёмов, вытащите их из соответствующих гнёзд.

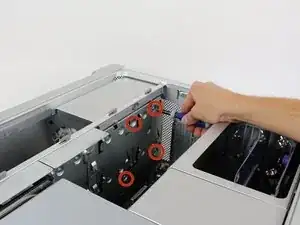

Удалите 4 отмеченных винта с резьбой 6-32 при помощи шестигранной отвертки Phillips 2 мм.

Под ними находятся несколько винтов с крестообразной шлицевой головкой. Их можно не убирать для извлечения блока питания.

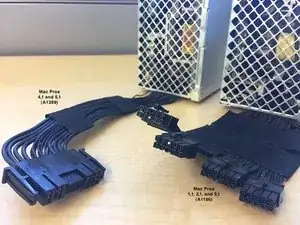

Обратите внимание на различия блока питания для Mac Pro 1,1–3,1 и для Mac Pro 4,1 и 5,1.

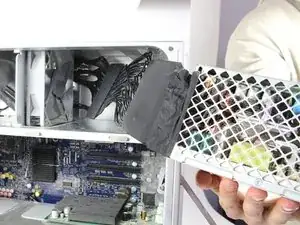

Будьте осторожны при вытаскивании блока питания: к нему подключено несколько кабелей с небольшим запасом длины.

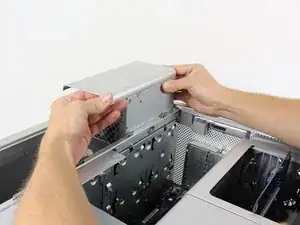

Возьмитесь за ручку на левой стороне корпуса блока питания, удерживая правую сторону корпуса, и сильно потяните вверх, чтобы вынуть его.

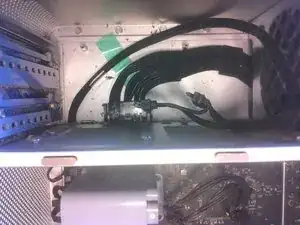

Для Mac Pro (Early 2008/9), также известного как MacPro3,1: в MacPro3,1 винты блока питания имеют шестигранник 2,5 мм, а не T-10. Кроме того, за оптическим приводом имеется защитная пластина, которую необходимо снять (2 винта с крестообразной шлицевой головкой), чтобы получить доступ к подключению силовых кабелей; эти разъёмы нужно отсоединить и отвести под вентилятор перед извлечением блока питания.

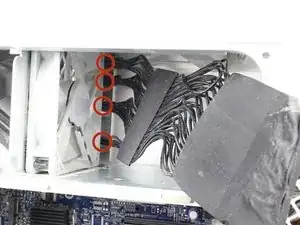

Найдите четыре отмеченных кабеля

Надавите на защёлку над каждым кабельным разъёмом, одновременно крепко удерживая разъёмы, и отведите каждый назад, чтобы освободить их.
