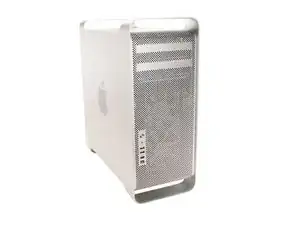

Замена внутреннего SATA Blu-ray привода Mac Pro (ранний 2008 г.)

Перед началом убедитесь, что все кабели питания и внешние кабели отключены от Mac Pro.

Начните с снятия боковой дверцы Mac Pro.

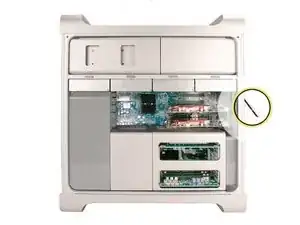

Убедитесь, что фиксатор на задней правой стороне Mac Pro находится в разблокированном положении «Верх».

Затем извлеките все 4 корзины для дисков и отложите их в сторону.

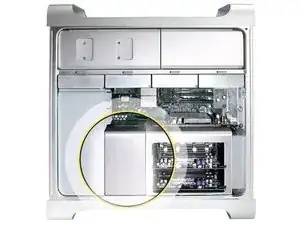

Загляните внутрь отсека PCI Express в правой верхней части Mac Pro. Следующим шагом нужно удалить элементы из этого места.

С помощью отвертки Phillips P0 ослабьте прижимную пластину крышки PCI Express и снимите её.

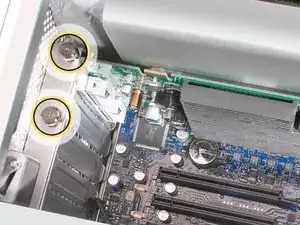

Сверху есть защёлка, в которую входит металлическая пластина. Нужно выкрутить 2 винта и сдвинуть пластину вниз, чтобы вывести её из защёлки.

Предупреждение: При извлечении или установке платы держите её только за кромки. Не касайтесь разъёмов или компонентов на плате. Поднимайте плату прямо вверх при извлечении и вставляйте прямо в разъём при установке. Не раскачивайте плату из стороны в сторону и не применяйте силу при вставке в слот.

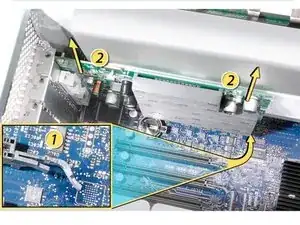

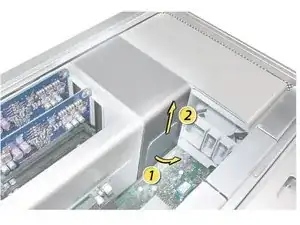

1) Освободите маленькую фиксирующую защёлку у переднего разъёма платы, поддавив защёлку вверх в сторону медиашелифа.

2) Держа плату за верхние углы, потяните плату вверх и извлеките её из слота расширения.

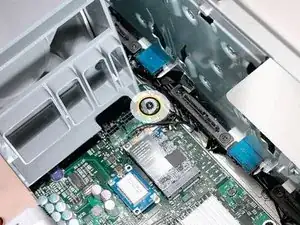

С помощью длинной магнитной отвертки Phillips #1 выкрутите винт в верхней задней части переднего блока вентилятора, который крепит блок к плате.

Удалите второй винт Phillips в нижней передней части блока.

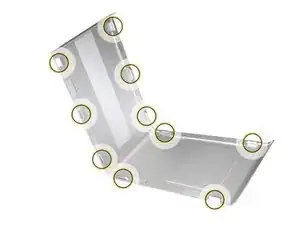

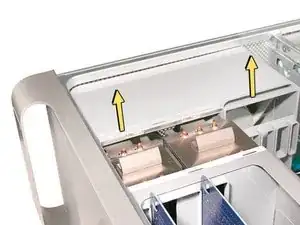

Примечание: Крышка радиатора удерживается рядом защёлок и магнитов на нижней стороне крышки. Нужно освободить защёлки, прежде чем можно будет снять крышку с корпуса.

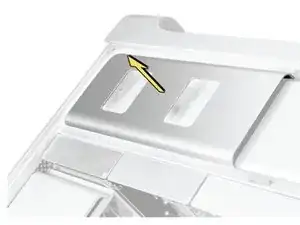

Поместите пальцы одной руки под кромку крышки радиатора, ближайшую к плате. Поднимите кромку слегка в сторону медиашелифа, чтобы освободить защёлки и магниты под верхней гранью крышки.

Держа пальцы под нижней кромкой крышки, поднимите крышку прямо вверх, чтобы освободить оставшиеся защёлки и магниты под передней гранью крышки.

Снимите крышку с корпуса.

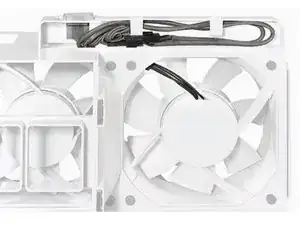

Снимите винты, удерживающие кожух вентилятора на месте. У меня был один вверху, вкрученный прямо в плату, и ещё один внизу (под левой жёлтой стрелкой на изображении 1). Положите по одной руке на каждый конец вентилятора, поднимите прямо вверх и извлеките вентилятор из корпуса.

Примечание по замене: Перед повторной установкой переднего блока вентилятора в корпус убедитесь, что кабели вентилятора проложены правильно в канале вентилятора. Это может быть немного сложно, поэтому обратите внимание на совмещение разъёмов на модуле вентилятора и плате.

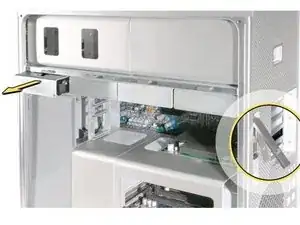

Убедитесь, что фиксатор на задней панели поднят, чтобы корзины и носители дисков были разблокированы.

Вытащите корзину оптического привода наполовину из компьютера.

Отключите силовой и ленточный кабели от оптического привода(ов) и извлеките носитель.

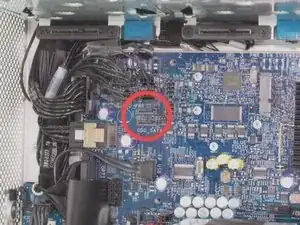

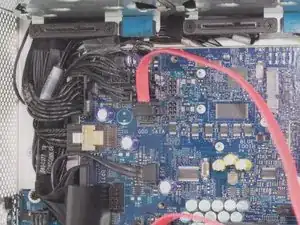

Теперь, когда плата полностью обнажена, найдите 2 порта SATA, обведённые здесь.

Вставьте L-образный кабель SATA в верхний порт SATA на плате.

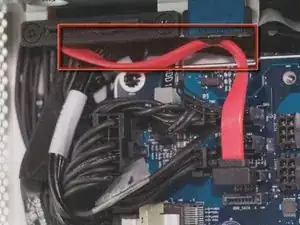

Начните прокладывать кабель SATA, который вы уже подключили к плате, через угол отсека оптического привода, следуя существующим проводам.

Убедитесь, что кабель полностью заправлен за разъём, прежде чем продолжить. См. первое изображение в качестве примера.

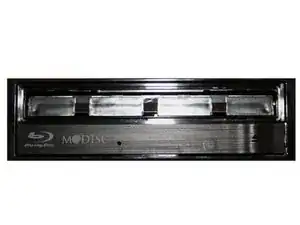

Вставьте новый SATA оптический привод в носитель в пустой нижней ячейке.

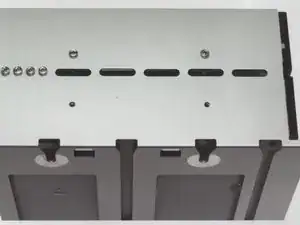

Примечание: На задней стороне корпуса привода уже установлены 4 винта, предоставленные Apple. Снимите их и используйте для закрепления привода в носителе.

Используя скрепку, вставьте её в отверстие аварийного извлечения, это освободит дверцу привода на 1/2''.

Сожмите лоток кончиками пальцев и выдвиньте примерно на 2''.

Затем, в соответствии с конструкцией оптического привода, снимите переднюю панель дверцы привода.

Примечание: При покупке оптического привода убедитесь, что он совместим с Mac. Это гарантирует, что дверца привода съёмная.

Подключите кабель преобразователя питания к имеющемуся вторичному разъёму питания.

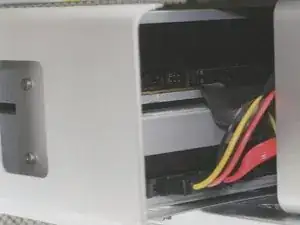

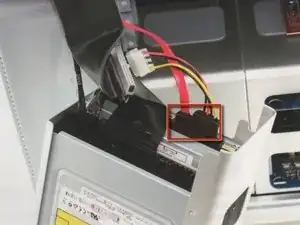

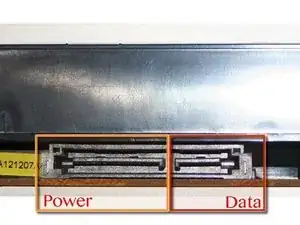

Подсоедините кабель SATA и кабель питания к новому приводу.

Примечание: Также подключите PATA и кабель питания к другому оптическому приводу, если применимо.

Установите блок оптического привода в отсек для оптического привода. Два винта совмещаются с направляющей внизу отсека.

Предупреждение: Аккуратно прокладывайте кабели так, чтобы они не были защемлены и не отсоединились при установке каретки в отсек оптического привода.

Полностью вставьте блок так, чтобы привод был заподлицо с отсеком.

Новый оптический привод установлен. Соберите Mac Pro в обратном порядке.
