Демонтаж логической платы Macintosh IIsi
Как и все остальные компоненты Macintosh IIsi, логическую плату можно снять без применения инструментов.
Шаг 1

Поверните компьютер так, чтобы он оказался спиной к Вам, и снимите винт Phillips №0.
Здесь может быть или не быть винта Phillips №0 — это зависит от того, разбирался ли ранее компьютер в сервисе.
Шаг 2


Теперь отогните два этих фиксатора и медленно поднимите корпус вверх.
Теперь можно отделить верхнюю часть компьютера от остальной конструкции.
Шаг 3


Жёсткий диск Macintosh IIsi расположен рядом с модулем оперативной памяти и дисководом гибких дисков.
Начните с отгибания двух язычков и поднимите диск вверх.
Затем переверните диск и отключите кабели соединения.
Шаг 4


Жёсткий диск: Quantum ProDrive LPS, произведённый в 1990 году, и, удивительно, он всё ещё работает!
Ёмкость этого диска составляет 80 МБ, что по современным меркам невелико, но в то время было неплохо.
Верите или нет, но конструкция жёстких дисков за последние 20 лет сильно не изменилась. Помимо нескольких новых интерфейсов, форм-фактор, ширина 3,5 дюйма и 4-контактный разъём питания 12 В/5 В остались прежними.
Шаг 5


«Супердисковод» крепится аналогично жёсткому диску и расположен прямо рядом с ним.
Отогните два язычка и поднимите дисковод вверх.
Шаг 6


Переверните дисковод так, чтобы он оказался сверху блока питания, и отключите кабель в виде «красной ленты».
Дисководы гибких дисков на 1,44 МБ используют ленточный кабель с красной полосой с одной стороны. Дисководы на 400 КБ используют кабель с жёлтой полосой с одной стороны. Дисководы на 800 КБ могут использовать кабель с красной или жёлтой полосой.
Этот дисковод был изготовлен компанией Sony в 1990 году.
Шаг 7

Вентилятор получает питание от двух контактов на логической плате и не имеет отдельного разъёма.
Шаг 8


За все годы, которые я работал с этой машиной, я так и не нашёл удобного способа снять вентилятор.
Лучше всего начать с нажатия на боковую часть вентилятора в этом месте.
Осторожно, не прикладывая чрезмерных усилий, нажмите и покачайте вентилятор наружу, как показано на втором изображении.
Теперь можно полностью вынуть и снять вентилятор.

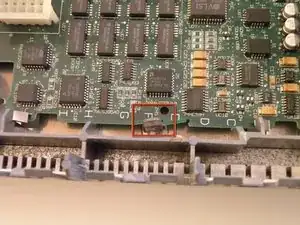

Контакты питания вентилятора на логической плате:
Шаг 9

Чтобы снять блок питания, сожмите два этих фиксатора и поднимите переднюю часть вверх.
На задней стороне блока питания есть ещё один фиксатор, который нужно нажать, чтобы полностью извлечь блок питания. Затем его можно целиком вынуть. Возможно, потребуется сильный рывок, чтобы отделить разъём питания.
Шаг 10

Сведения о блоке питания:
Произведён компанией Sony в 1990 году и использует 10-контактный разъём питания.
Шаг 11

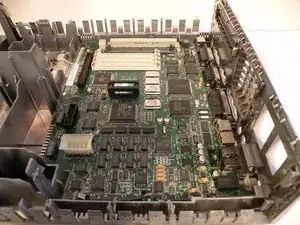

Логическая плата сконструирована так, что её можно сдвинуть вперёд, а затем вынуть.
Чтобы снять плату, отогните два эти фиксатора и начните сдвигать логическую плату от задней панели компьютера (стороны с разъёмами).
Как только логическая плата выйдет из разъёмов, её можно будет вынуть полностью.

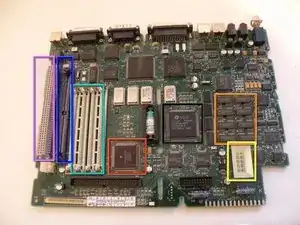

Шаг 12

Процессор: Motorola 68030, 20 МГц, модель № MC68030RC20B.
Память на плате: 1 МБ припаяна к логической плате.
Слоты оперативной памяти: установлены четыре 30-контактных модуля DIMM, попарно.
Слот SIMM ПЗУ: если в Вашем компьютере нет этого элемента (и он работает), то этот слот не нужен. Если такой элемент установлен, устройство не загрузится без него.
Слот PDS: предназначен для подключения платы-удлинителя с математическим сопроцессором. В свою очередь, в эту плату-удлинитель можно установить карту PDS. PDS — слот прямого подключения к процессору.
Разъём блока питания: для непосредственного подключения к блоку питания.
Микросхема «VSLI»: аналог «северного моста» в этой машине. Управляет оперативной памятью, слотом PDS и внешними портами.
Заключение
Чтобы собрать устройство, выполните указания в обратном порядке.
