Разбор блока питания Macintosh IIsi

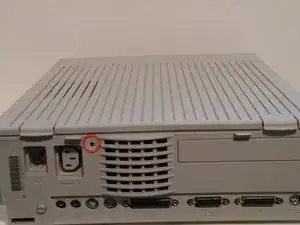

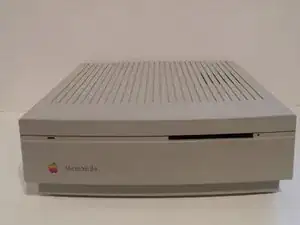

Начните с поворота компьютера и снимите этот винт Phillips #0.

В этом месте может быть, а может и не быть винт Phillips #0, в зависимости от того, обслуживался ли компьютер ранее.

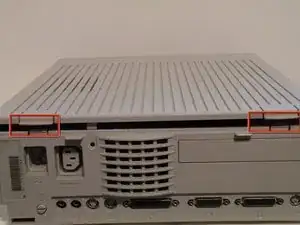

Теперь поднимите эти две защёлки и медленно отведите корпус вверх.

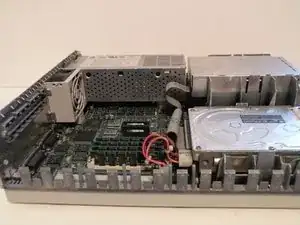

Теперь вы можете отделить верхнюю часть корпуса от остальной части машины.

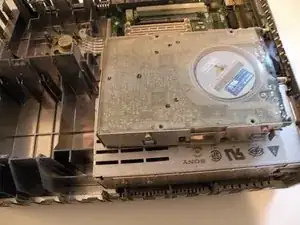

"Супердиск" установлен аналогично жёсткому диску и расположен прямо рядом с ним.

Выдавите эти две защёлки и поднимите привод вверх.

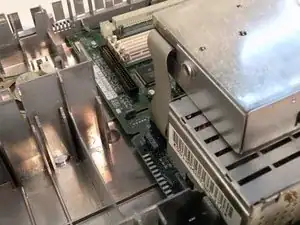

Переверните привод так, чтобы он оказался над блоком питания, и отсоедините ленту с красной полосой.

1,44 МБ дисководы требуют ленту с красной полосой с одной стороны. 400 КБ дисководы используют ленту с жёлтой полосой с одной стороны. 800 КБ дисководы могут использовать ленту с красной или жёлтой полосой.

Этот привод был изготовлен Sony в 1990 году.

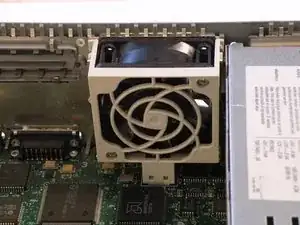

Вентилятор получает питание от двух контактов на плате логики и не имеет разъёма.

За все годы работы с этой машиной я не нашёл хорошего способа снять вентилятор.

Лучше всего начать с того, чтобы надавить сюда на бок вентилятора.

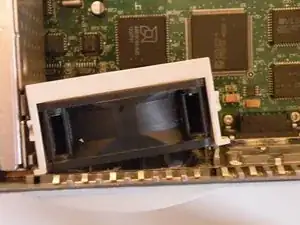

Осторожно, не прикладывая чрезмерной силы, попробуйте надавить и пошевелить вентилятор наружу, как показано. (2-е фото)

Теперь вы можете полностью вынуть вентилятор и снять его.

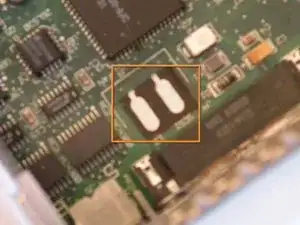

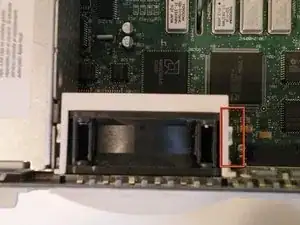

Контакты питания вентилятора на плате логики:

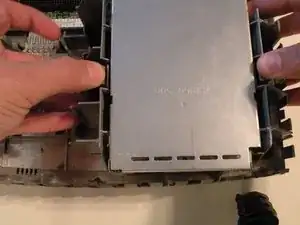

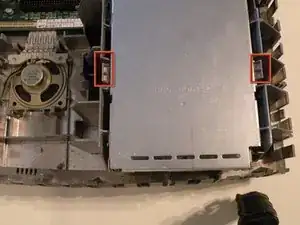

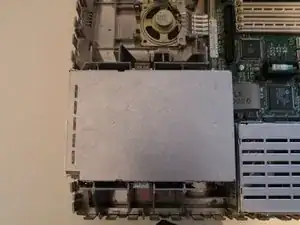

Чтобы снять блок питания, сожмите эти две защёлки и поднимите переднюю часть вверх.

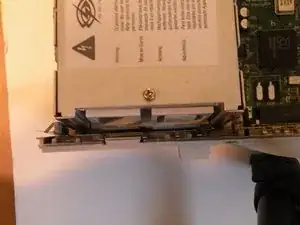

На задней стороне блока питания есть защёлка, которую также необходимо нажать, чтобы полностью извлечь блок питания. Затем вы можете вытащить его полностью. Для отделения штекера питания может потребоваться сильное рывковое усилие.

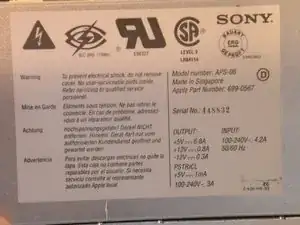

Сведения о блоке питания:

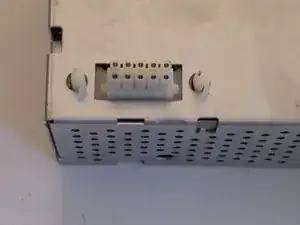

Он был произведён Sony в 1990 году и использует 10-контактный разъём питания.
