Замена вентилятора ASUS X552LAV-BBI5N08

Батарея не показана на фотографиях.

Переверните ноутбук лицевой стороной вниз.

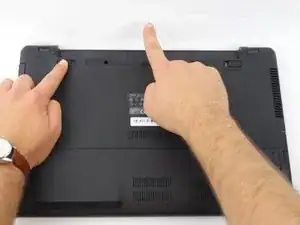

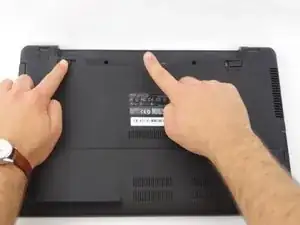

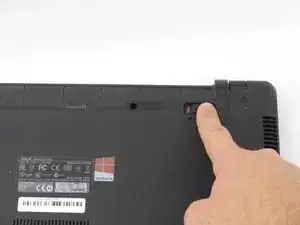

Сдвиньте правую защёлку влево.

Удерживайте левую защёлку вправо.

Пока удерживаете левую защёлку, выдвиньте аккумулятор, толкая его от себя.

Найдите нижнюю панель. Она расположена на противоположном конце от батареи.

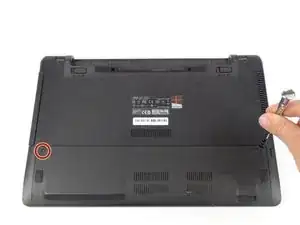

Удалите два винта 12 мм в нижней панели отвёрткой Tri-wing Y1.

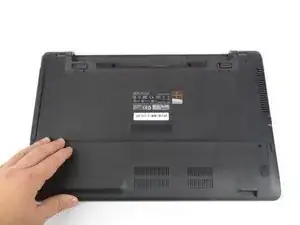

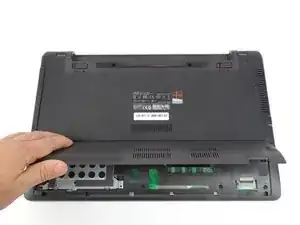

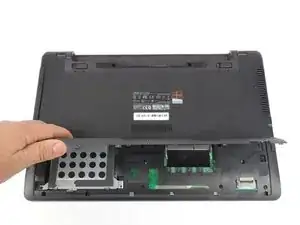

Снимите нижнюю панель, приподняв её вверх.

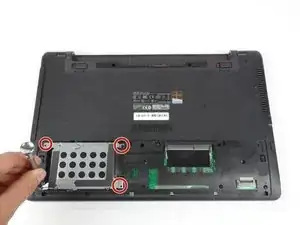

Выверните четыре винта 5.5 мм, расположенные на корпусе жёсткого диска, используя отвёртку Tri-wing Y1.

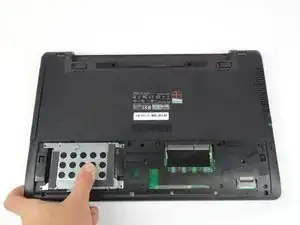

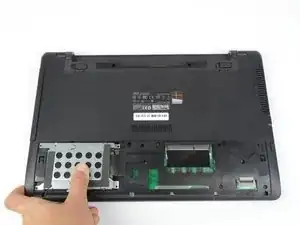

Сдвиньте жёсткий диск влево, чтобы извлечь его.

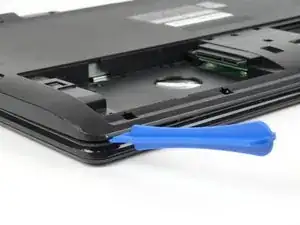

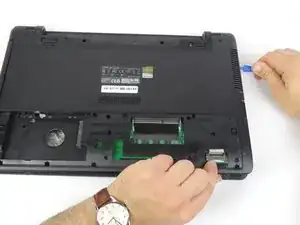

Используйте инструмент для открытия, чтобы отделить клавиатуру от корпуса ноутбука.

Начинайте с одного края и обходите по периметру.

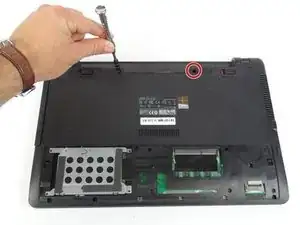

Отвёрткой Tri-wing Y1 выверните два винта 12 мм в области батареи.

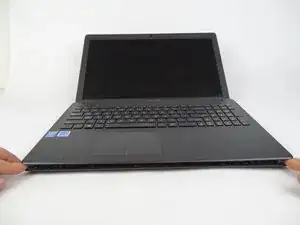

Переверните ноутбук так, чтобы он стоял на основании.

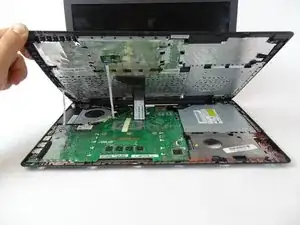

Поднимите клавиатуру за передний край.

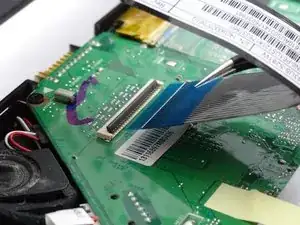

Поднимите маленький фиксатор (защёлку) для двух ZIF-разъёмов.

Отключите разъёмы, удерживающие клавиатуру.

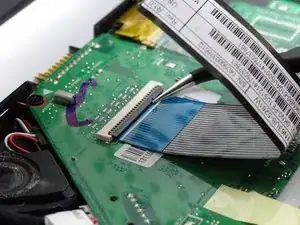

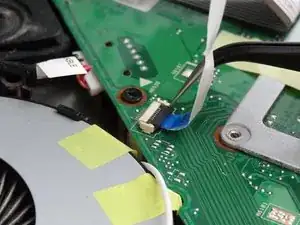

Поднимите фиксатор для ZIF-разъёма.

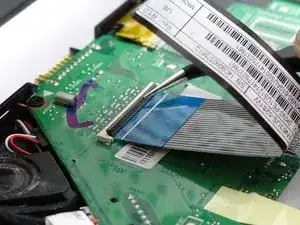

Отключите разъём, который соединяет клавиатуру.

Снимите клавиатуру с ноутбука.

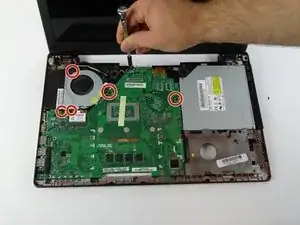

Выверните пять винтов 4 мм (отвёрткой Tri-wing Y1), которые крепят вентилятор и материнскую плату.

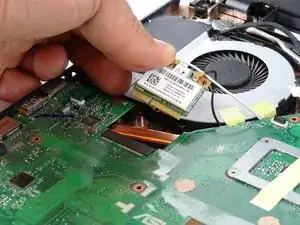

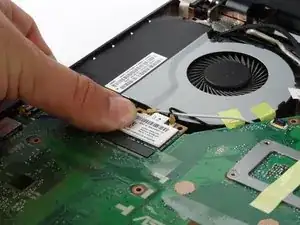

Выньте модуль Wi‑Fi из-под радиатора охлаждения, приподняв край, ближайший к вентилятору, и сдвинув его в сторону вентилятора.

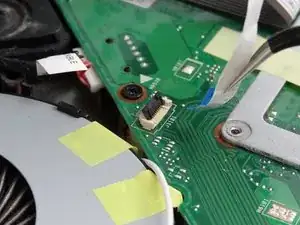

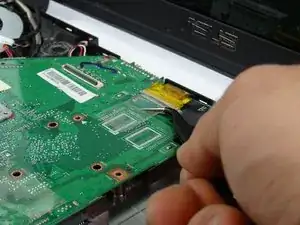

Поднимите жёлтый ZIF-разъём сверху материнской платы, чтобы отключить соединитель.

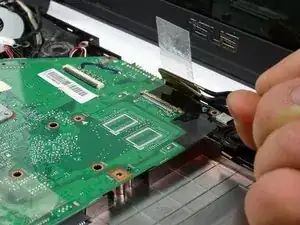

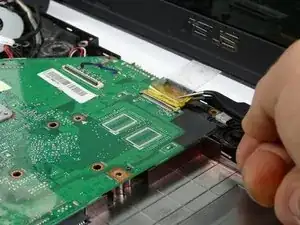

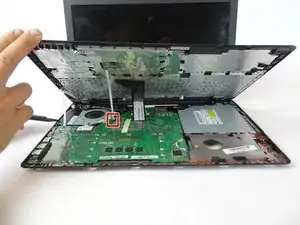

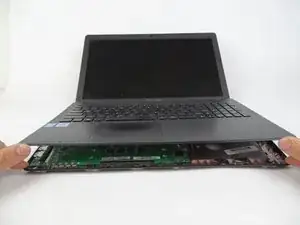

Поднимите материнскую плату от нижнего края в направлении экрана.

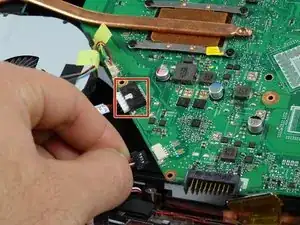

Отключите два соединённых кабеля от контактов под вентилятором.

Снимите материнскую плату и положите её на ровную поверхность.

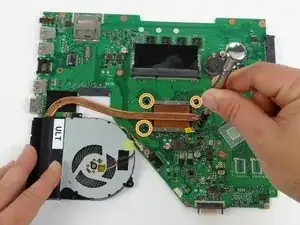

Выверните четыре винта 4 мм с CPU отвёрткой Tri-wing Y1.

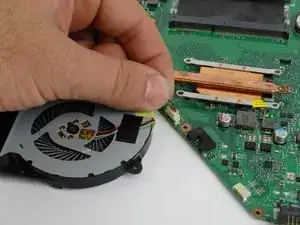

Отключите соединённый кабель от материнской платы.

Снимите часть вентилятора с материнской платы.

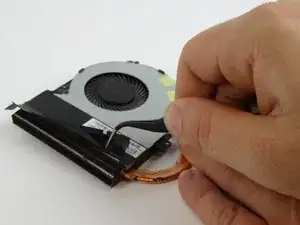

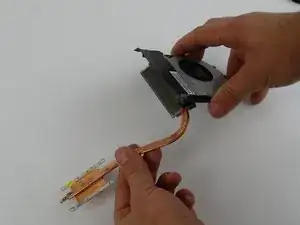

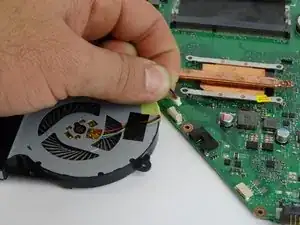

Снимите чёрную ленту с верхней части радиатора вентилятора.

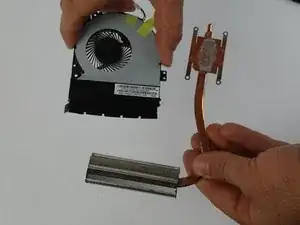

Снимите радиатор, наклонив его вниз и вытащив из вентилятора.
