Замена экрана ASUS X552LAV-BBI5N08

Аккумулятор на фотографиях не показан.

Переверните ноутбук крышкой вниз.

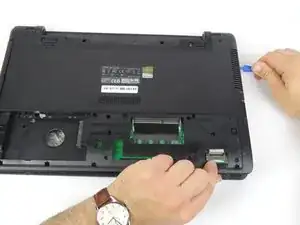

Сдвиньте правую защёлку влево.

Удерживайте левую защёлку вправо.

Пока вы удерживаете левую защёлку в этом положении, выдвиньте аккумулятор, подталкивая его от себя.

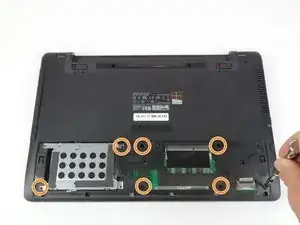

Снимите шесть винтов длиной 12 мм, расположенных в области аккумулятора и на нижней панели, используя отвёртку Tri-wing Y1.

Сдвиньте нижнюю панель вниз и поднимите её вверх для удаления.

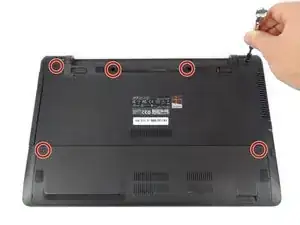

Снимите семь винтов длиной 5,5 мм в нижней части, используя отвёртку Tri-wing Y1.

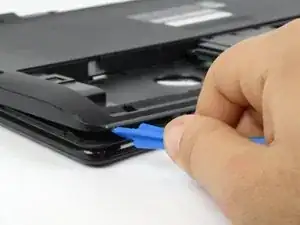

Используйте инструмент для вскрытия, чтобы отделить клавиатуру от корпуса ноутбука.

Начинайте с одного конца и обходите по краям.

Переверните ноутбук так, чтобы он опирался на нижнюю панель.

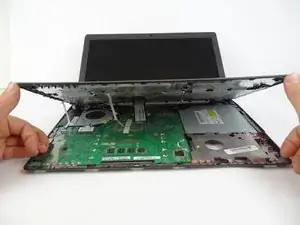

Поднимите клавиатуру за передний край.

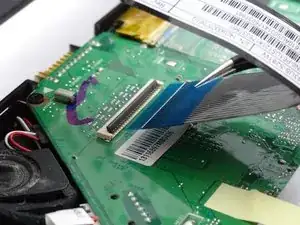

Поднимите маленькие фиксирующие язычки двух ZIF-разъёмов.

Отключите разъёмы, удерживающие клавиатуру.

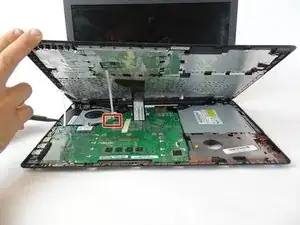

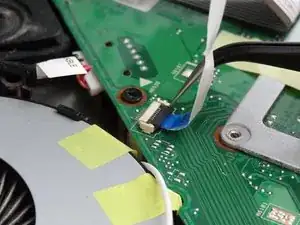

Поднимите фиксирующий язычок ZIF-разъёма.

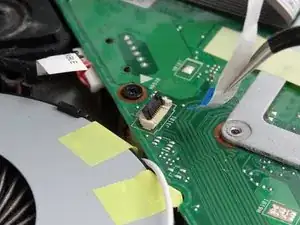

Отключите разъём.

Переверните ноутбук так, чтобы экран оказался внизу.

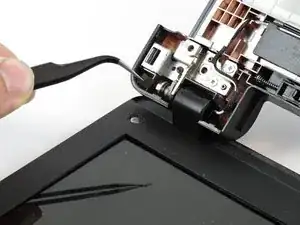

С помощью пинцета снимите квадратную декоративную наклейку с верхней части винтов по краю рамки экрана.

Снимите шесть винтов длиной 4 мм (отвёртка JIS #1) под наклейками и с обеих петель.

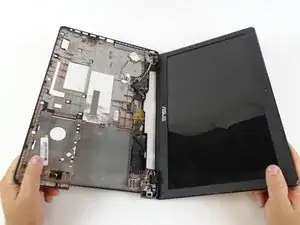

Освободите петли, совершая движение, похожее на открывание книги.

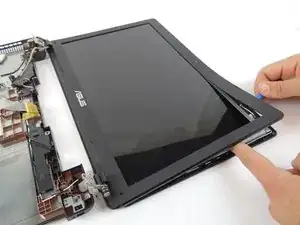

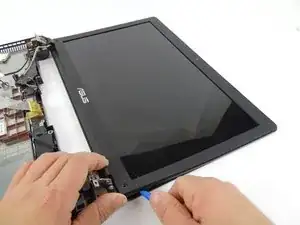

Используя инструмент для вскрытия, подденьте рамку по краю экрана.

Обойдите по краям до тех пор, пока рамка не отщёлкнется от экрана.

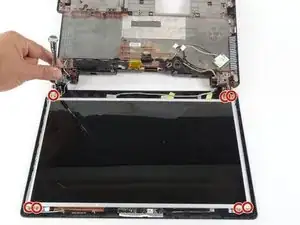

Снимите восемь винтов длиной 4 мм из углов экрана, используя отвёртку JIS #000.

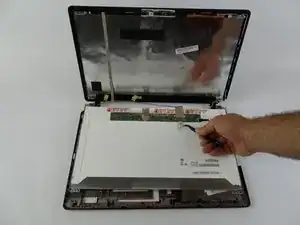

Откиньте экран в сторону нижней панели лицевой стороной вниз.

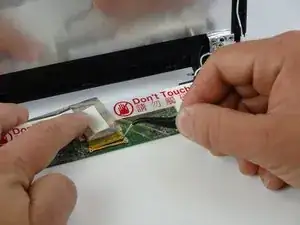

С помощью пинцета снимите ленту с верхней части жёлтого фиксатора.

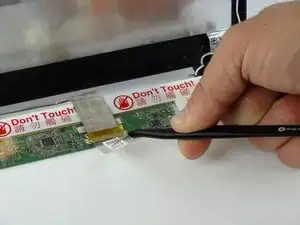

Откройте жёлтый ZIF-разъём.

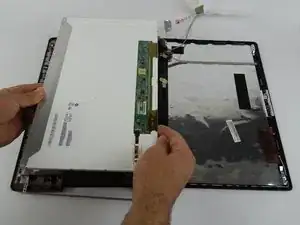

Полностью снимите ленту с задней панели.

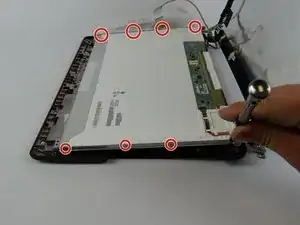

Снимите корпус по краям экрана, выкрутив восемь винтов длиной 2 мм отверткой JIS #000.

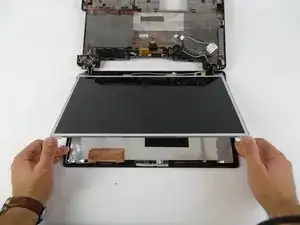

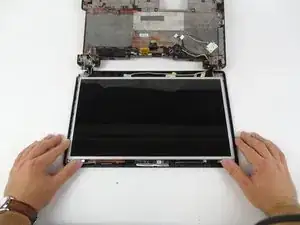

Поднимите экран и извлеките его.
