Замена сенсорной панели Asus X551CA

Перед началом работы выключите ноутбук и отключите его от сети.

Переверните ноутбук крышкой вниз и удалите следующие винты, используя крестовую отвертку Phillips #0:

Два винта 9,5 мм по центру заднего края и один винт 9,5 мм на правом краю

Два винта 4,3 мм в задних углах

Один винт 17,5 мм на левом краю рядом с оптическим приводом

Три винта 4,3 мм на переднем крае

Используйте пластиковый инструмент для открытия, чтобы отделить панель клавиатуры от нижней крышки. Для этого вставьте инструмент между панелью клавиатуры и нижней крышкой, затем проведите по краям, чтобы поддеть и раскрыть их.

Найдите три ленточных кабеля, соединяющих панель клавиатуры с нижней крышкой.

Переверните ноутбук, чтобы получить доступ к ленточным кабелям.

Отсоедините каждый кабель, подняв маленькую белую пластиковую защёлку вверх и аккуратно потянув за кабель.

После отсоединения ленточных кабелей аккуратно снимите панель клавиатуры. После снятия поместите её в безопасное и сухое место, чтобы она не повредилась.

Открутите три винта 5,5 мм крестовой отверткой Phillips #0.

После удаления винтов поместите пальцы на левые углы и сдвиньте жёсткий диск в сторону правого края ноутбука (относительно изображения).

Когда он освободится, извлеките жёсткий диск из его внутренней ниши.

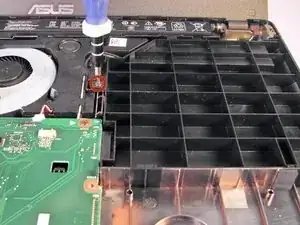

Используя крестовую отвертку Phillips #0, открутите винт 5,5 мм, который крепит распорную планку.

Сдвиньте распорную планку вправо и извлеките её из ноутбука.

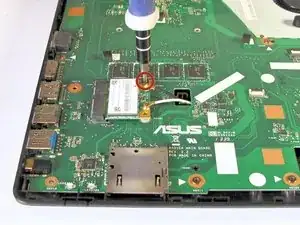

С помощью крестовой отвертки Phillips #0 открутите винт 3,2 мм, который закрепляет Wi‑Fi модуль на материнской плате.

Отсоедините Wi‑Fi модуль от материнской платы, аккуратно сдвинув его в сторону правого края ноутбука.

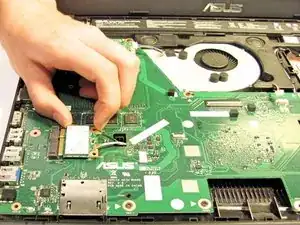

Снимите оба маленьких антенных разъёма, отсоединяя по одному проводу. Каждый провод легко отщёлкивается от Wi‑Fi модуля.

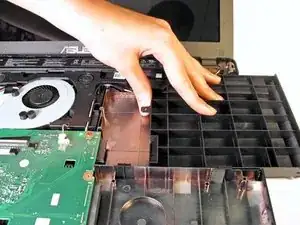

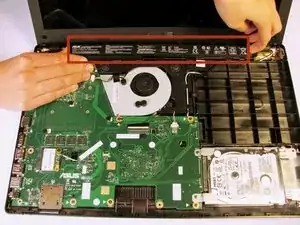

Извлеките аккумулятор из ноутбука, приложив давление с двух концов и поддав его вверх из корпуса.

С помощью крестовой отвертки Phillips #0 удалите девять винтов 5,5 мм, которые крепят материнскую плату.

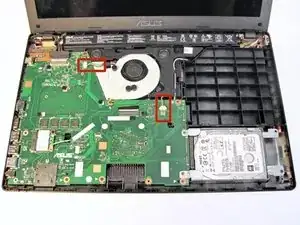

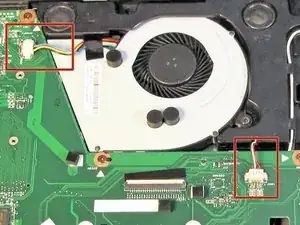

Найдите два провода, подключённых к материнской плате.

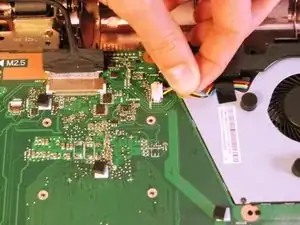

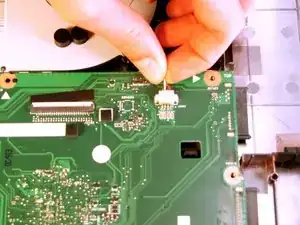

Снимите провода, аккуратно потянув их параллельно поверхности материнской платы.

Провода очень хрупкие. Тяните осторожно, чтобы не повредить их!

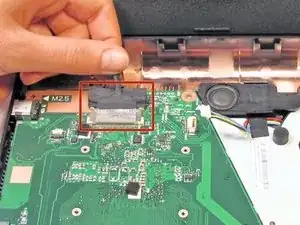

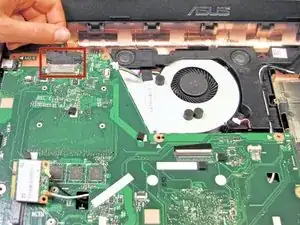

Отсоедините разъём дисплея, аккуратно потянув за присоединённый провод.

Аккуратно отогните ленту, которая может фиксировать соединение.

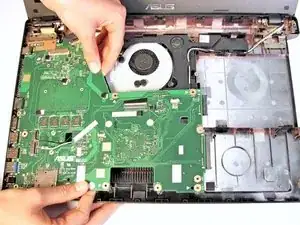

Извлеките материнскую плату из корпуса, аккуратно поднимая её вверх.

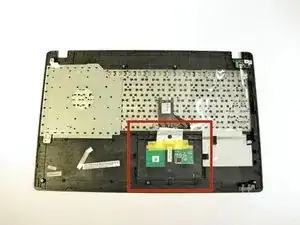

Переверните панель клавиатуры так, чтобы клавиши были направлены вниз, чтобы найти заднюю часть сенсорной панели.

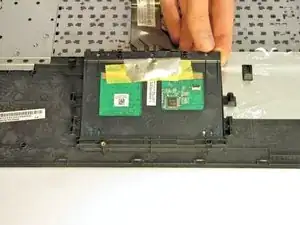

Подденьте алюминиевую ленту с крышки клавиатуры до тех пор, пока она не останется прикреплённой только к сенсорной панели.

Не снимайте алюминиевую ленту полностью!

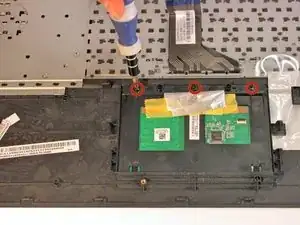

Найдите и открутите три винта 3,2 мм крестовой отверткой Phillips #0 на верхнем краю сенсорной панели.

Поднимите верхний край и аккуратно сдвиньте нижний край, чтобы извлечь сенсорную панель из-под панели клавиатуры.
