Замена модуля Wi-Fi в Asus Vivobook Max X541SA-PD0703X
Это руководство покажет, как заменить модуль Wi-Fi в вашем ноутбуке Asus Vivobook Max X541SA-PD0703X. Для замены модуля Wi-Fi нет необходимости снимать другие детали.
Шаг 1
Переверните ноутбук дном вверх, чтобы задняя панель была обращена к вам.
Шаг 2

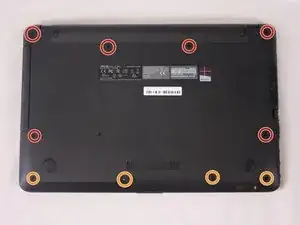

Открутите десять шурупов Phillips #0 с нижней панели ноутбука:
Шесть шурупов по 13 мм.
Четыре шурупа по 11 мм.
Шаг 3

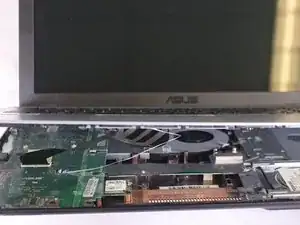

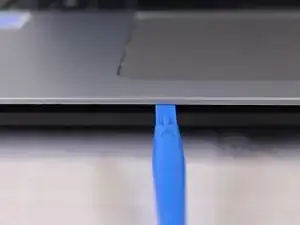

С помощью пластикового инструмента аккуратно отогните верхнюю панель от нижней части корпуса ноутбука.

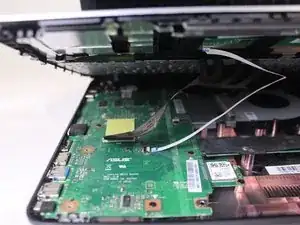

Кабели-ленты соединяют обе половины, поэтому не отделяйте панель полностью.
Шаг 4

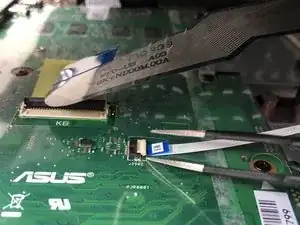

Используйте лопатку, чтобы открыть фиксирующую скобу на разъёме ленточного кабеля клавиатуры ZIF.
Извлеките ленточные кабели из разъёмов.
Шаг 5
Открутите один шуруп Phillips #0 длиной 6 мм, крепящий модуль Wi-Fi.
Шаг 6
Извлеките модуль Wi-Fi из разъёма на материнской плате.
Шаг 7

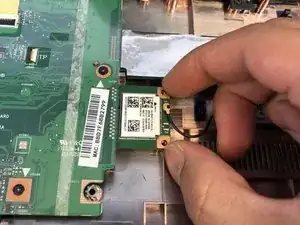

Отсоедините кабель антенны от модуля Wi-Fi.
Заключение
Чтобы собрать устройство обратно, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
