Замена тачпада Asus Vivobook Max X541SA-PD0703X
В этом руководстве показано, как снять и заменить тачпад вашего Asus Vivobook Max X541SA-PD0703X. Для доступа к тачпаду вам не потребуются дополнительные детали.
Шаг 1

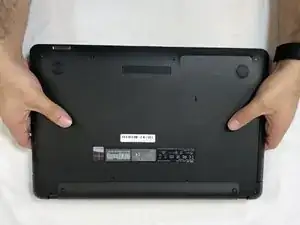

Переверните ноутбук вверх дном так, чтобы задняя часть ноутбука была направлена к вам.
Шаг 2

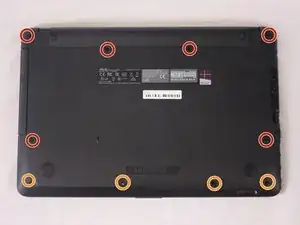

Удалите десять винтов Philips #0 на нижней части ноутбука:
Шесть винтов по 13 мм.
Четыре винта по 11 мм.
Шаг 3

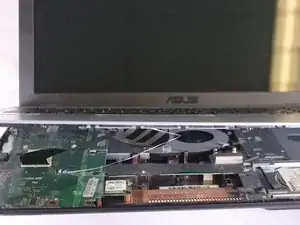

Используя пластиковый инструмент, приподнимите область отдыха для ладоней от нижней части ноутбука.

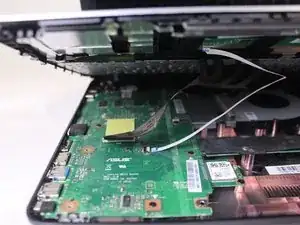

Шлейфы соединяют обе половины, поэтому не удаляйте полностью.
Шаг 4

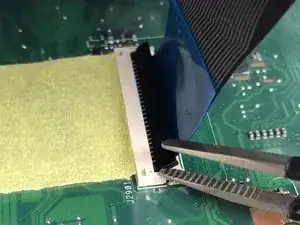

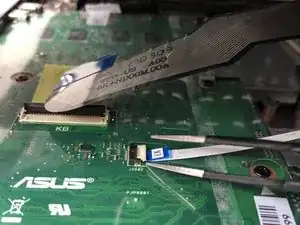

Используйте лопатку, чтобы поднять фиксирующий язычок на шлейфе клавиатуры ZIF разъемах.
Выньте шлейфы из разъемов.
Шаг 5

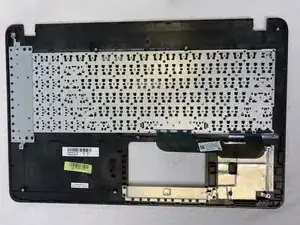

Возьмите клавиатурную половину ноутбука и положите ее перед собой так, чтобы клавиши были обращены вниз.
Шаг 6

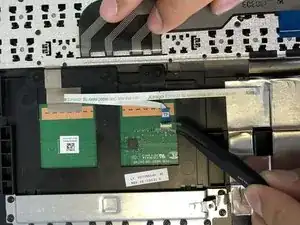

Удалите три винта Philips #0 по 3 мм с тачпада.
Шаг 7
Используйте лопатку, чтобы поднять фиксирующий язычок на шлейфе тачпада ZIF разъеме.
Выньте шлейф из разъема.
Шаг 8

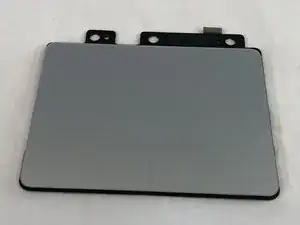

Удалите тачпад.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
