Замена жесткого диска Asus Q525U
Издаёт ли ваш ноутбук Asus Q525U странные скрежещущие или щёлкающие звуки? Если да, следуйте этому подробному руководству, чтобы устранить проблему заменой жесткого диска.
Перед началом ремонта выключите ноутбук и отключите его от блока питания.
Шаг 1
Сначала выключите устройство и переверните его.
Аккуратно удалите два более длинных винта 9,5 мм в углах с помощью отвёртки Phillips #1.
Удалите восемь винтов 7,5 мм Phillips #1 с задней стороны устройства.
Шаг 2
Используйте инструмент для вскрытия, чтобы отделить заднюю крышку от устройства.
Для лёгкого снятия начните поддевать одну из передних угловых частей и протяните инструмент под крышкой против часовой стрелки (влево) в направлении шарнира ноутбука.
Шаг 3
После отделения крышки от устройства аккуратно снимите её (начните с подъёма передней части).
Задняя крышка должна сниматься легко, обеспечивая полный доступ ко всем внутренним компонентам.
Шаг 4

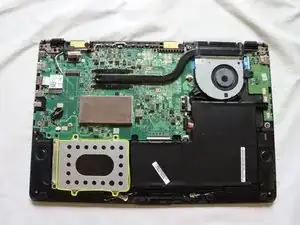

Жёсткий диск расположен слева от аккумулятора и под материнской платой.
Шаг 5

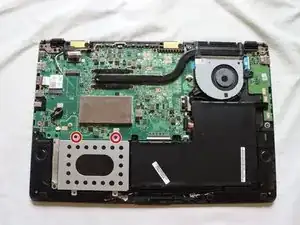

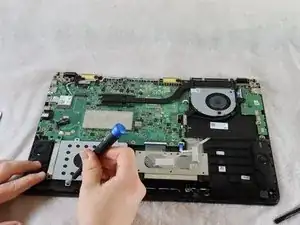

Снимите два винта 4 мм Phillips #1, фиксирующих крышку жесткого диска.
Шаг 6

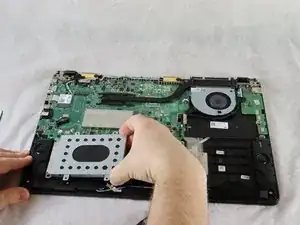

Теперь крышка жёсткого диска легко снимается.

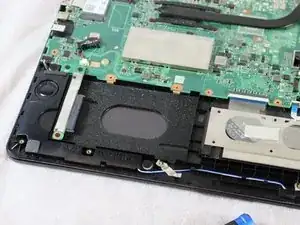

Снимите крышку, чтобы открыть доступ к жёсткому диску (в этом ноутбуке отсутствует жёсткий диск).
Если вы заменяете жёсткий диск, слегка приподнимите его с правой стороны и вытяните из разъёма слева.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
