Замена дочерней платы Asus Q524U

Удалите десять винтов 3 мм крестовой отверткой Phillips #0.

Поднимите заднюю панель и отложите её в сторону.

Указательными пальцами захватите обе стороны жгута проводов и сдвиньте его вверх.

Удалите пять винтов 3 мм, фиксирующих аккумулятор, крестовой отверткой Phillips #0.

Поднимите маленькую чёрную защёлку вверх — это позволит вытащить синюю ленту.

Просто поднимите аккумулятор вверх и выньте его из гнезда.

Удалите четыре винта 3 мм, фиксирующих вентилятор, крестовой отверткой Phillips #0.

Удалите пять винтов 3 мм, фиксирующих радиатор, крестовой отверткой Phillips #0.

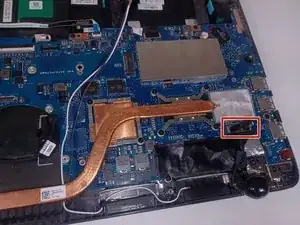

Поднимите язычок разъёма вентилятора, используя пластиковую ручку.

Размотайте кабель, обмотанный вокруг корпуса вентилятора.

Отключите небольшой кабель от вентилятора.

После того как все винты и кабели будут отсоединены, выньте сборку вентилятора из ноутбука.

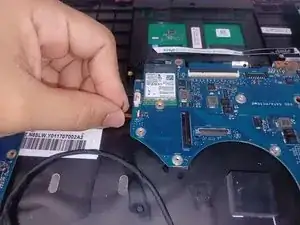

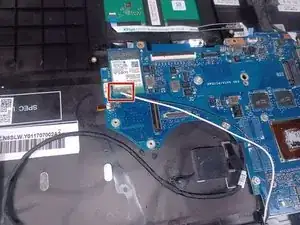

Отключите чёрный и белый провода, потянув их вверх.

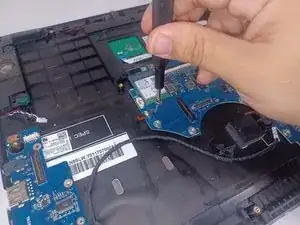

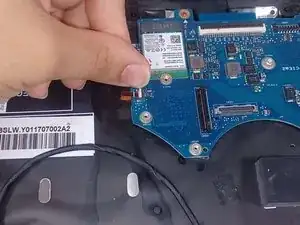

Выверните один винт 3 мм крестовой отверткой Phillips #0.

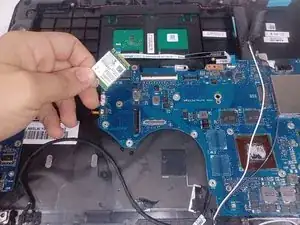

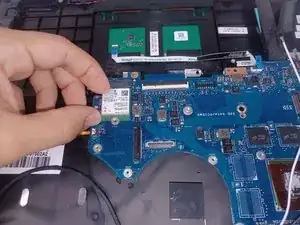

Выдвиньте Wi‑Fi карту из её разъёма.

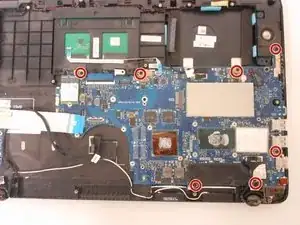

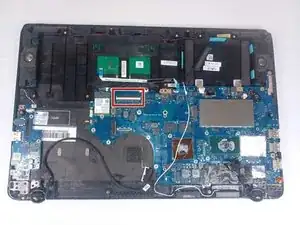

Снимите семь винтов, крепящих материнскую плату, крестовой отверткой Phillips #0.

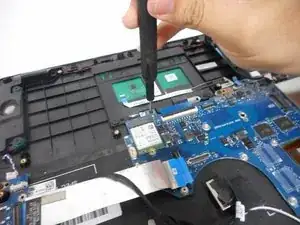

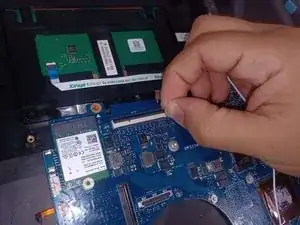

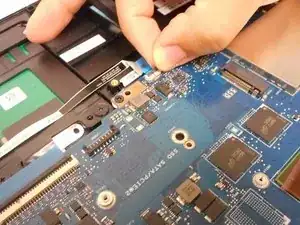

С помощью пальца отожмите язычок, удерживающий светло‑голубой шлейф, и отведите его в сторону.

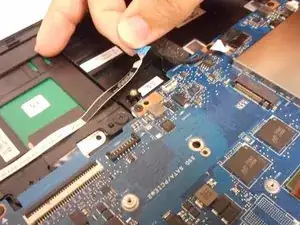

Поднимите этот язычок пальцами и вытяните синюю плоскую гибкую ленту.

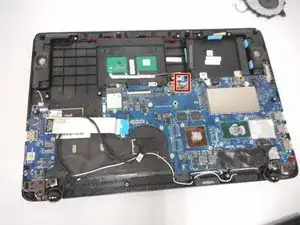

Поднимите оранжевый язычок под Wi‑Fi картой и вытащите провод.

Пальцами отсоедините этот жгут проводов, выталкивая его с обеих сторон.

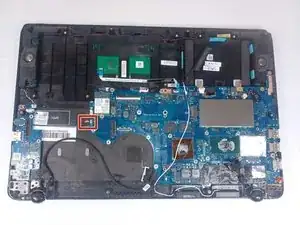

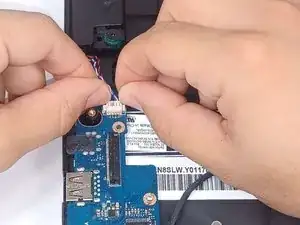

Пальцами поднимите этот язычок, чтобы отключить провод от материнской платы.

С отведённым язычком теперь можно вынуть материнскую плату.

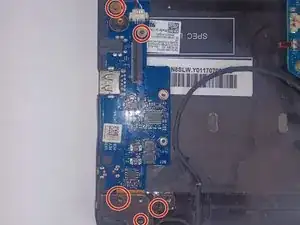

Удалите пять винтов, удерживающих дочернюю плату, крестовой отверткой Phillips #0.

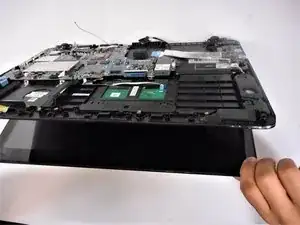

Немного откройте ноутбук, чтобы этот шарнир раскрылся.

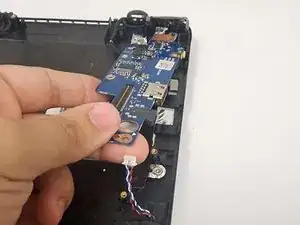

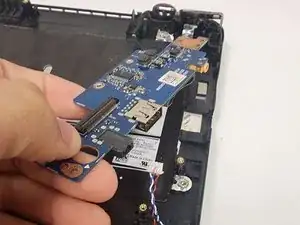

Удалите дочернюю плату из ноутбука.
