Замена Wi‑Fi карты Asus Q525U
Возникли проблемы с доступом в интернет на ноутбуке Asus Q525U? Это руководство предоставляет пошаговую инструкцию по замене Wi‑Fi карты в этом устройстве.
Перед началом ремонта внимательно прочтите каждый шаг, чтобы правильно понять необходимую процедуру. Убедитесь, что устройство выключено и отключено от адаптера питания.
Шаг 1
Начните с выключения устройства и переверните его.
Осторожно снимите два длинных винта 9,5 мм в углах с помощью отвёртки Phillips #1.
Снимите восемь винтов 7,5 мм Phillips #1 с задней панели устройства.
Шаг 2
Используйте медиатор для вскрытия, чтобы отделить заднюю крышку от корпуса.
Для облегчения съёма начните с поддевания одного из передних углов и проведите инструмент под крышкой против часовой стрелки (влево) в направлении шарнира ноутбука.
Шаг 3
Когда крышка будет отделена от корпуса, аккуратно поднимите заднюю крышку и снимите её (начинайте подъём с передней части крышки).
Задняя крышка должна сниматься легко, обеспечивая полный доступ ко всем внутренним компонентам.
Шаг 4

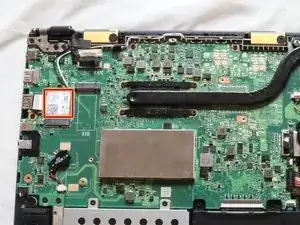

Wi‑Fi карта расположена над литиевой батарейкой CMOS и под одним из шарниров.

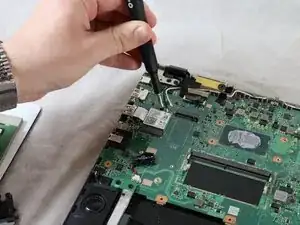

С помощью отвёртки Phillips #1 удалите один винт 2 мм, удерживающий плату на месте.
Шаг 5

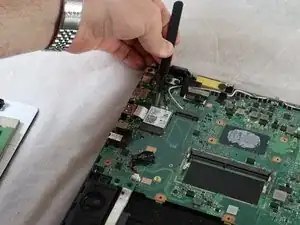

Используйте заострённые пинцеты, чтобы отсоединить маленькие коаксиальные коннекторы чёрного и белого цветов от Wi‑Fi карты.
Шаг 6

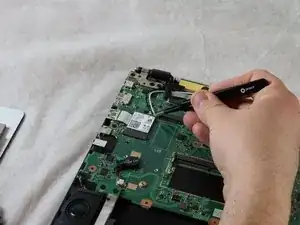

С помощью заострённых пинцетов вытяните сетевую карту из разъёма и отведите её в сторону.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
