Замена вентилятора/радиатора процессора Asus Q534U

Убедитесь, что устройство отключено и拔т было от зарядного устройства.

Используйте отвертку T5, чтобы удалить все 10 винтов, которые фиксируют нижнюю крышку.

Снимите заднюю крышку ноутбука.

Для снятия задней крышки может потребоваться лопатка.

Вставьте инструмент для открытия под разъем кабеля батареи и аккуратно поднимите разъем, чтобы отключить батарею.

Поднимите черный язычок рядом с серебряным шлейфом.

Аккуратно потяните за синие язычки, пока серебряный кабель не освободится.

Используйте отвертку Phillips #00, чтобы удалить 5 помеченных винтов.

Аккуратно выньте батарею.

Не сгибайте и не прокалывайте литий-полимерную батарею ноутбука.

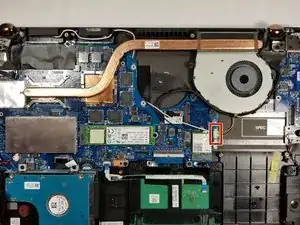

Используя инструмент для открытия iFixit, аккуратно извлеките разъем вентилятора процессора из гнезда.

Переместите черный кабель, находящийся вокруг вентилятора процессора, из держателя.

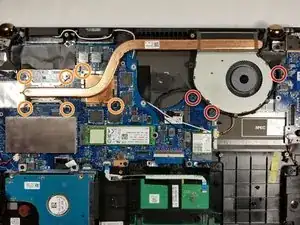

Уберите следующие 9 винтов:

Три винта Philips

Шесть винтов Philips

Убедитесь, что вы не перепутали оба типа винтов.

Аккуратно потяните вверх на сборке вентилятора процессора/радиатора, пока она не освободится.

Перед установкой новой сборки вентилятора/радиатора процессора поверхности CPU и GPU необходимо очистить и заново нанести термопасту.
