Замена дочерней платы Asus Q525U

Ноутбуки

В этом руководстве показано, как заменить дочернюю плату ноутбука ASUS Q525U. Дочерняя плата расширяет функциональность материнской платы, поэтому, если ваш ноутбук работает нестабильно из-за сетевых проблем или задержек, возможно, вам нужно заменить дочернюю плату.

Перед началом ремонта батареи CMOS в вашем Asus Q525U (модель BI7T9) убедитесь, что ноутбук отключен и отсоединен от зарядного устройства. Наденьте перчатки, устойчивые к разрезам, или заземлитесь, чтобы избежать повреждения внутренних компонентов.

Шаг 1

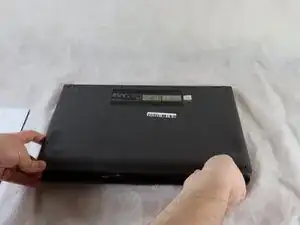

Начните с выключения устройства и переверните его.

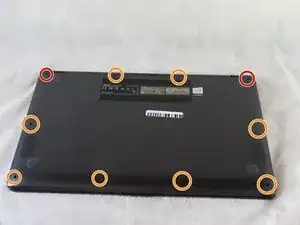

Осторожно открутите два более длинных винта длиной 9,5 мм на углах с помощью отвертки Phillips #1.

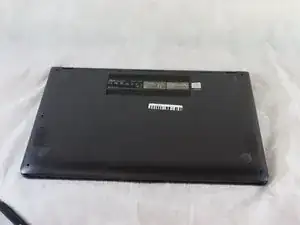

Открутите восемь винтов длиной 7,5 мм с головкой Phillips #1 на задней панели устройства.

Шаг 2

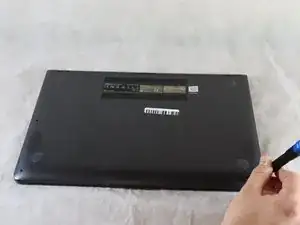

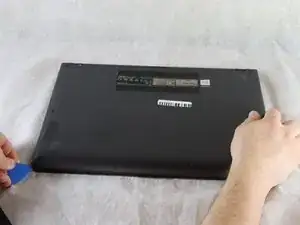

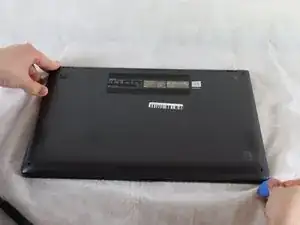

Используйте открывающую лопаточку, чтобы отделить заднюю крышку от устройства.

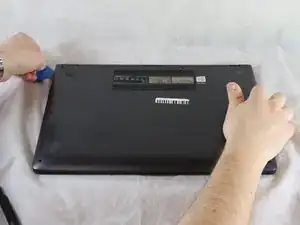

Для облегчения процесса начните с поддевания в одном из передних углов и проводите инструментом под крышкой в противооборотном направлении (влево) к петле ноутбука.

Шаг 3

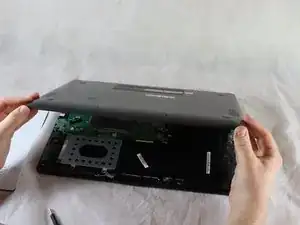

После отделения крышки аккуратно поднимите ее с устройства (начните с передней части крышки).

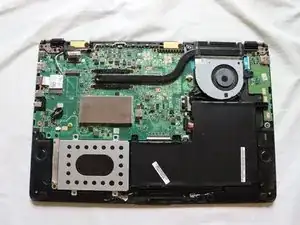

Задняя крышка должна сниматься легко, обеспечивая полный доступ ко всем внутренним компонентам.

Шаг 4

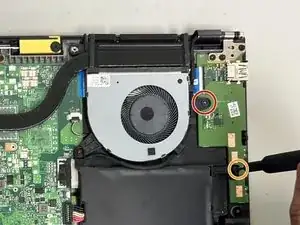

Используйте отвертку Phillips #1, чтобы открутить два винта длиной 5,7 мм.

Открутите два винта PH1 длиной 4,6 мм.

Шаг 5

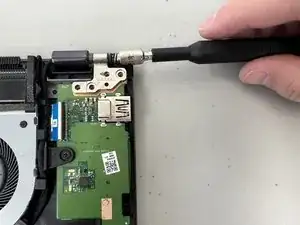

Ослабьте петлю с помощью шестигранной отвертки.

Шаг 6

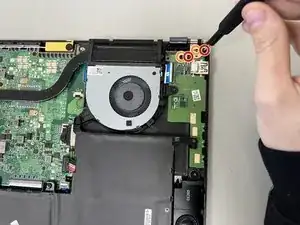

Используйте отвертку Phillips #1, чтобы открутить один винт длиной 3,4 мм.

Открутите один винт PH1 длиной 5,7 мм.

Шаг 7
