Замена сборки вентилятора Asus Q524U
Этот гид предназначен для Asus Q524U (Asus Q524UQ). Он поможет тем, кто хочет удалить вентилятор. Вентилятор охлождает материнскую плату и предотвращает перегрев определённых компонентов. Вот ссылка на нашу страницу по устранению неполадок, касающуюся Asus Q524U.
Шаг 1
Удалите десять винтов 3 мм с помощью отвертки Phillips #0.
Шаг 2
Поднимите заднюю панель и отложите её в сторону.
Шаг 3
Схватитесь пальцами за обе стороны провода и нажмите вверх.
Шаг 4
Удалите пять винтов 3 мм, удерживающих батарею на месте, с помощью отвертки Phillips #0.
Шаг 5
Приподнимите маленький черный язычок, что позволит вынуть синюю ленту.
Шаг 6
Просто поднимите батарею и выньте её из отсека.
Шаг 7

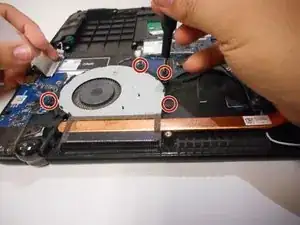

Удалите четыре винта 3 мм, удерживающих вентилятор на месте, с помощью отвертки Phillips #0.
Шаг 8

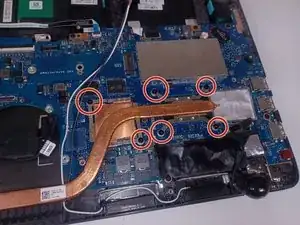

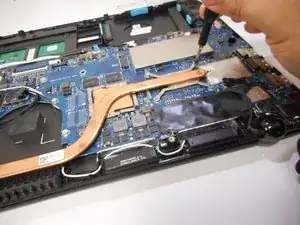

Удалите пять винтов 3 мм, удерживающих радиатор на месте, с помощью отвертки Phillips #0.
Шаг 9

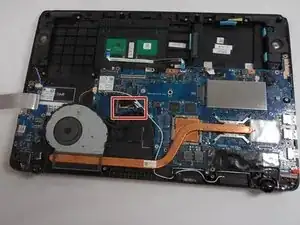

Поднимите язычок разъёма вентилятора, используя пластиковую ручку.
Шаг 10

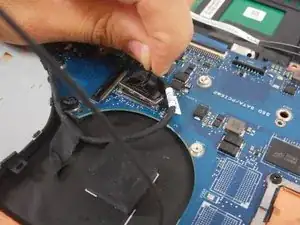

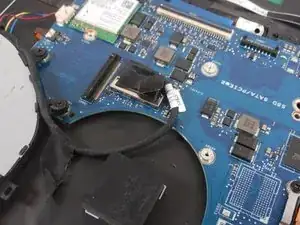

Размотайте кабель, обмотанный вокруг корпуса вентилятора.
Шаг 11

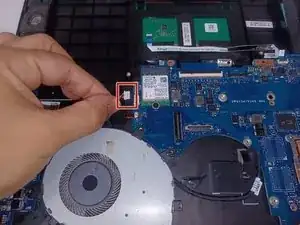

Отключите маленький кабель от вентилятора.
Шаг 12

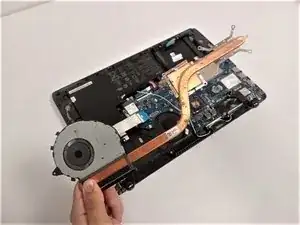

После того как все винты и кабели будут отключены, поднимите сборку вентилятора из ноутбука.
Заключение
Для повторной сборки вашего устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
