Замена динамиков Asus Q525U
В этом руководстве показано, как заменить динамики ASUS Q525U (модель BI7T9). Динамики воспроизводят звук, когда внешние колонки не подключены. Повреждённые динамики могут вызывать искажения звука, шипение или отсутствие звука на ноутбуке.
Перед началом ремонта убедитесь, что драйверы звуковой карты обновлены, и при необходимости обновите их. Если это не решит проблему, попробуйте удалить драйверы и затем установить их заново.
Если вы определили, что динамики требуют замены, убедитесь, что ноутбук выключен и отключён от зарядного устройства. Носите антиистирающие ESD-перчатки или заземлитесь, чтобы не повредить внутренние компоненты.
Шаг 1
Начните с выключения устройства и переверните его.
Осторожно извлеките два более длинных винта 9,5 мм в углах с помощью отвертки Phillips #1.
Снимите восемь винтов 7,5 мм Phillips #1 на крышке задней панели.
Шаг 2
Используйте пластиковую лопатку для отделения задней крышки от корпуса.
Для облегчения съёма начните поддевать крышку с одного из передних углов и сдвигайте инструмент под крышку против часовой стрелки (влево) в направлении шарнира ноутбука.
Шаг 3
После отделения крышки аккуратно снимите заднюю крышку с устройства (начните с передней части крышки).
Задняя крышка должна легко сниматься, обеспечивая полный доступ ко всем внутренним компонентам.
Шаг 4

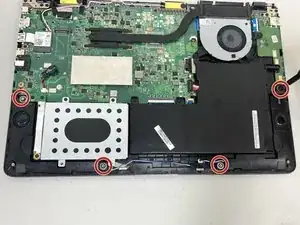

С помощью отвертки Phillips #1 отвинтите четыре винта 2,6 мм, фиксирующие динамики.
Шаг 5

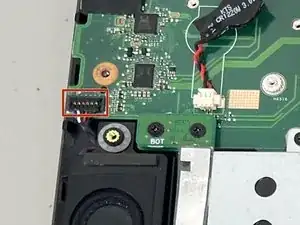

Чтобы отсоединить кабель динамиков, попробуйте надавливать поочерёдно на стороны разъёма, как на небольших скользящих разъёмах.
Если это не помогает, используйте пинцет, чтобы крепко захватить боковые стороны разъёма и тянуть прямо от гнезда. Держите пинцет ближе к разъёму для лучшего захвата.
Если возникают трудности, попробуйте покачивать разъём из стороны в сторону, чтобы его ослабить.
Чтобы подключить кабель обратно, вставьте разъём в гнездо и нажмите по краям, пока он полностью не сядет на место.
Шаг 6
Поднимите динамики вместе с проводом, соединяющим оба динамика, и извлеките их из ноутбука.
Обязательно отсоединяйте кабель от держателей вдоль кромки ноутбука, чтобы не повредить динамики или кабель.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке. Утилизируйте электронные отходы через переработчика с сертификатом R2 или e-Stewards.
