Замена материнской платы Asus Q534U

Ноутбуки

Это руководство описывает необходимые шаги и инструменты для снятия материнской платы ноутбука ASUS Q534U. Материнская плата — это основная печатная плата компьютера, которая обеспечивает совместную работу всех компонентов. Если материнская плата работает неправильно, компьютер обычно показывает чёрный экран и полностью не запускается. В таком случае материнскую плату следует заменить. Снятие материнской платы — первый шаг при замене неисправной материнской платы.

Прочитайте все шаги заранее, чтобы знать, чего ожидать. Перед снятием материнской платы сделайте резервную копию всех важных данных, затем завершите работу Windows и отключите сетевой кабель питания перед продолжением.

Шаг 1

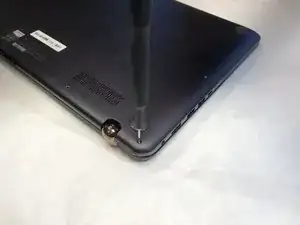

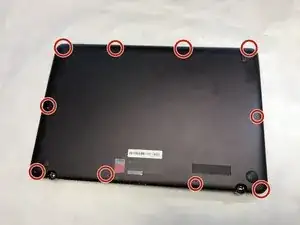

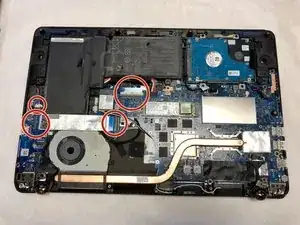

Удалите десять винтов с помощью отвёртки T5.

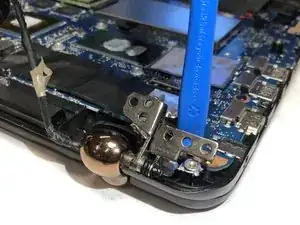

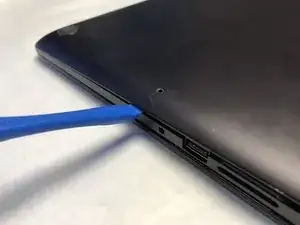

С помощью инструмента для вскрытия аккуратно отоприте заднюю крышку.

Шаг 2

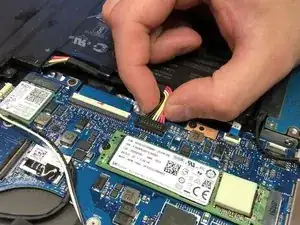

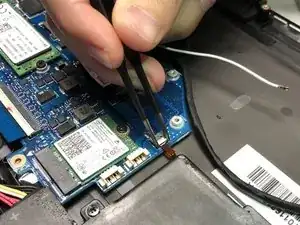

Используя инструмент для вскрытия iFixit, осторожно выньте разъём вентилятора процессора из гнезда.

Шаг 3

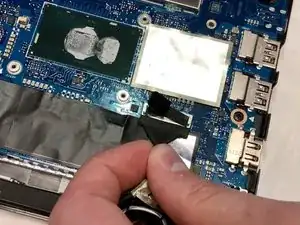

Выведите чёрный кабель, расположенный вокруг вентилятора процессора, из держателя.

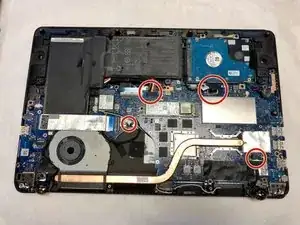

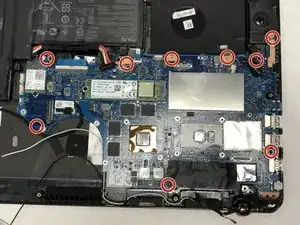

Снимите следующие 9 винтов:

Три винта с крестообразным шлицем

Шесть винтов с крестообразным шлицем

Убедитесь, что не перепутали оба типа винтов.

Осторожно потяните вертикально сборку вентилятора процессора/радиатор, пока она не освободится.

Перед установкой новой сборки вентилятора/радиатора поверхности процессора и графического процессора должны быть очищены, а термопаста заново нанесена.
