Замена вентилятора ЦП Asus Q525U
Если ваш ноутбук часто перегревается, возможно, пришло время очистить или заменить вентилятор. С помощью этого руководства вы получите доступ к вентилятору центрального процессора (ЦП). Если вентилятор запылён, вы можете попробовать продуть его сжатым воздухом, чтобы восстановить работоспособность, но в любом случае это руководство поможет вам извлечь вентилятор из устройства.
Поскольку батарея и вентилятор ЦП закреплены одним винтом, для замены неисправного вентилятора ЦП необходимо снять оба компонента. Уделите особое внимание правильному отключению трудно доступного кабеля, который проходит вдоль боковой части вентилятора ЦП.
Перед началом ремонта обязательно выключите ноутбук и отключите адаптер питания.
Шаг 1
Начните с выключения устройства и переверните его.
Аккуратно выкрутите два более длинных винта 9,5 мм в углах крестовой отвёрткой Phillips #1.
Снимите восемь винтов 7,5 мм крестовой отвёрткой Phillips #1 на задней панели устройства.
Шаг 2
Используйте монтажную лопатку, чтобы отделить заднюю крышку от устройства.
Для наиболее лёгкого снятия начните поддевать в одном из передних углов и проведите инструментом под крышкой против часовой стрелки (влево) в сторону шарнира ноутбука.
Шаг 3
Когда крышка будет отделена от устройства, осторожно снимите заднюю крышку (начните с передней части крышки).
Задняя крышка должна сниматься легко, обеспечивая полный доступ ко всем внутренним компонентам.
Шаг 4
Аккумулятор устройства выделен красным контуром.
Крестовой отвёрткой Phillips #1 отверните четыре винта 5 мм, удерживающие аккумулятор на месте.
Шаг 5
С помощью монтажной лопатки осторожно приподнимите разъём аккумулятора, чтобы отключить его от материнской платы.
Шаг 6
Поднимите аккумулятор и извлеките его из корпуса.
Шаг 7

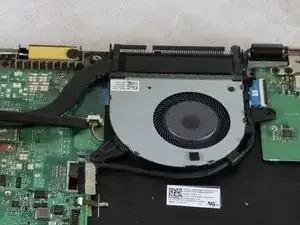

Вентилятор ЦП этого устройства выделен фиолетовым контуром.
Шаг 8
Крестовой отвёрткой Phillips #1 удалите пять винтов, крепящих вентилятор и радиатор.

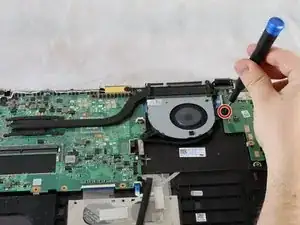

Удалите один винт 3 мм крестовой отвёрткой Phillips #1 на боковой стороне вентилятора ЦП.
Удалите четыре винта 2 мм крестовой отвёрткой Phillips #1 с радиатора.
Шаг 9

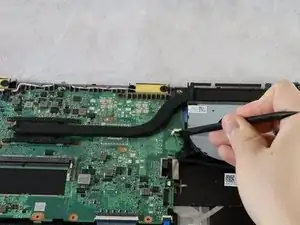

Используйте монтажную лопатку, чтобы аккуратно отключить собранный скользящий разъём, который соединяет вентилятор ЦП с материнской платой.
Чтобы безопасно отключить разъём, используйте заострённый кончик лопатки, чтобы аккуратно надавить с каждой стороны разъёма.
Шаг 10

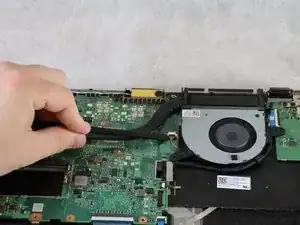

Осторожно освободите более толстый чёрный кабель из держателей кабеля вокруг вентилятора.

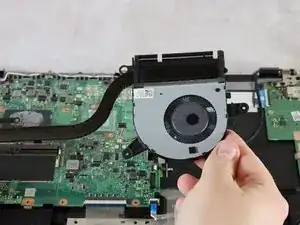

Извлеките вентилятор из устройства.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
