Замена материнской платы Samsung Galaxy Book Pro 15"

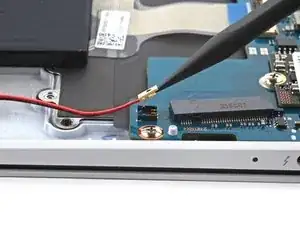

Используйте лопатку, чтобы поднять и отключить разъём динамика внизу справа от материнской платы.

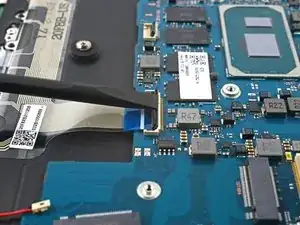

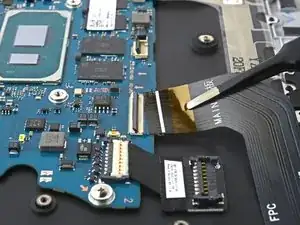

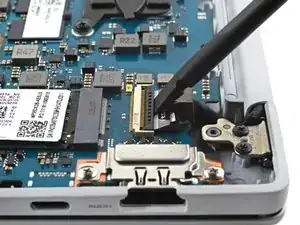

Используйте лопатку, чтобы аккуратно приподнять фиксирующий язычок на ZIF-разъёме материнской платы для кабеля соединения.

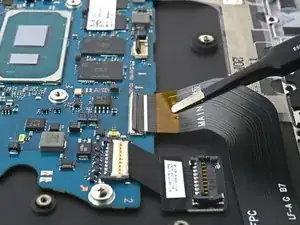

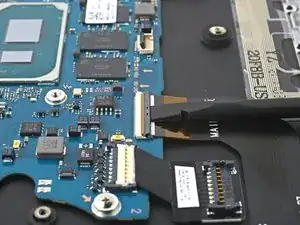

Отключите кабель соединения, сдвинув его из гнезда на материнской плате.

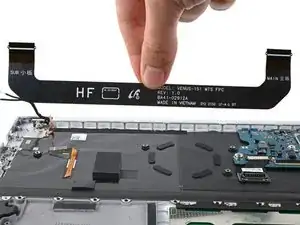

Снимите кабель соединения пальцами или пинцетом.

Отложите кабель в сторону. Вы снова воспользуетесь им при сборке.

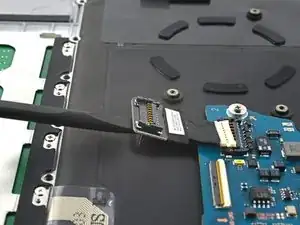

Вставьте лопатку между рамой и нижней частью разъёма удлинительного кабеля батареи.

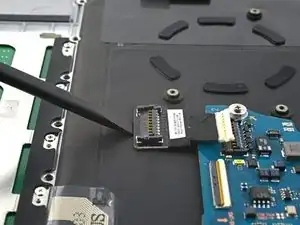

Отожмите и отключите разъём удлинительного кабеля батареи.

Удлинитель батареи слабо приклеен к раме.

Вставьте лопатку между рамой и нижней частью удлинителя батареи.

Подденьте лопаткой, чтобы разъединить клей.

Снимите удлинитель батареи.

При сборке заново подсоедините разъём удлинителя батареи к материнской плате до повторного приклеивания к раме, чтобы обеспечить правильное выравнивание.

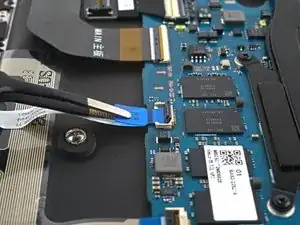

Используйте лопатку, чтобы аккуратно приподнять фиксирующий язычок на ZIF-разъёме для кабеля клавиатуры.

Отключите кабель клавиатуры, сдвинув его из гнезда на материнской плате.

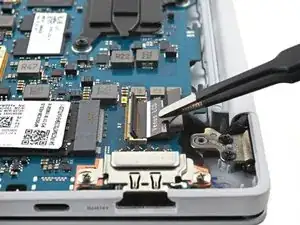

Используйте лопатку, чтобы аккуратно приподнять фиксирующий язычок на ZIF-разъёме для кабеля дисплея.

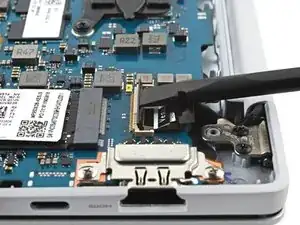

Отключите кабель дисплея, сдвинув его из гнезда на материнской плате.

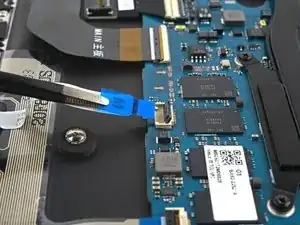

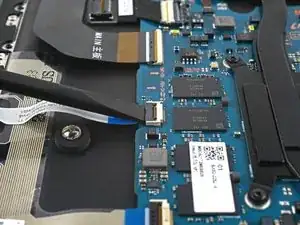

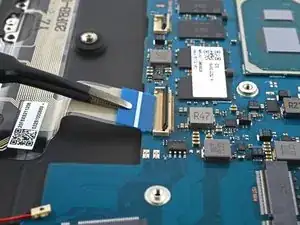

Используйте лопатку, чтобы аккуратно приподнять фиксирующий язычок на ZIF-разъёме для кабеля тачпада.

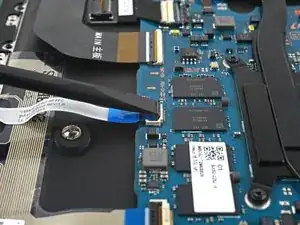

Отключите кабель тачпада, сдвинув его из гнезда на материнской плате.

Используйте крестовую отвёртку, чтобы вынуть два винта длиной 3,5 мм, удерживающие монтажную скобу портов материнской платы.

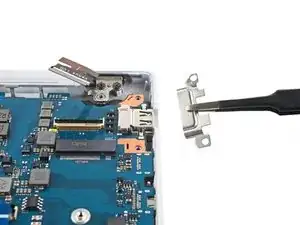

Снимите монтажную скобу портов материнской платы пинцетом или пальцами.

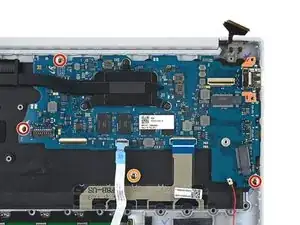

Используйте крестовую отвёртку, чтобы вынуть три винта длиной 3,5 мм, которые крепят материнскую плату.

Если в вашем ноутбуке есть винт в отмеченном месте, используйте крестовую отвёртку, чтобы снять его и перенести в заменяющий передний корпус.

Этот винт обычно фиксирует дополнительный SSD‑накопитель.

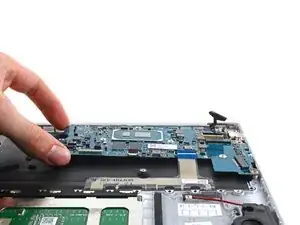

Поднимите левую сторону материнской платы вверх, чтобы отсоединить её от направляющих на раме.

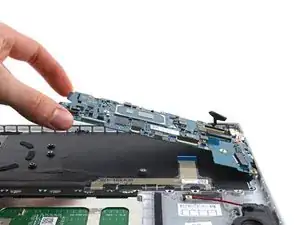

Поднимите материнскую плату вертикально, чтобы отсоединить остальные направляющие.

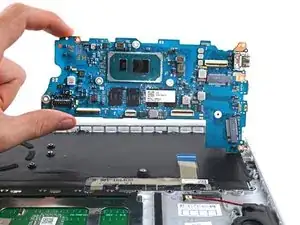

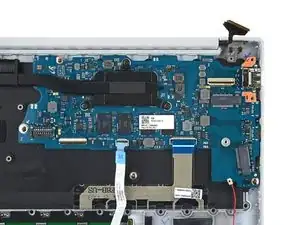

Снимите материнскую плату.

При сборке убедитесь, что все разъёмы находятся над материнской платой перед её закреплением в корпусе.
