Замена передней части корпуса Samsung Galaxy Book Pro 15"

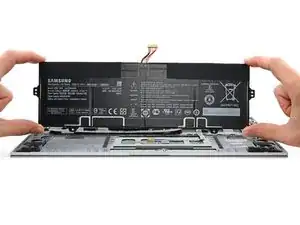

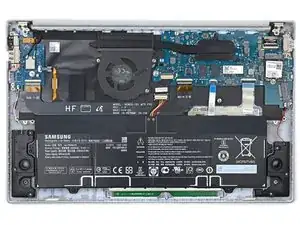

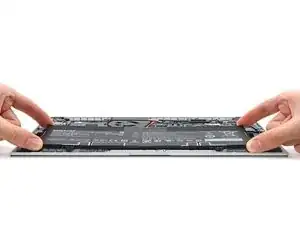

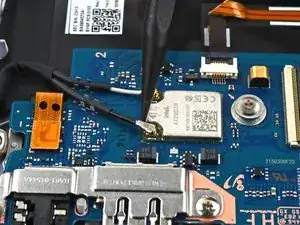

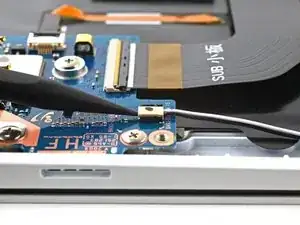

Используйте лопатку, чтобы поддеть и отщёлкнуть кабели антенн из их пазов на дочерней плате.

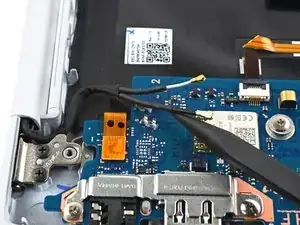

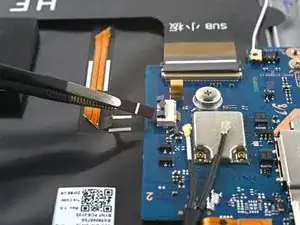

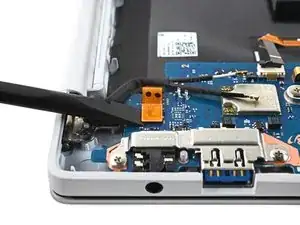

Используйте плоский конец лопатки, чтобы поддеть и отсоединить нажимной разъём датчика отпечатков пальцев от дочерней платы.

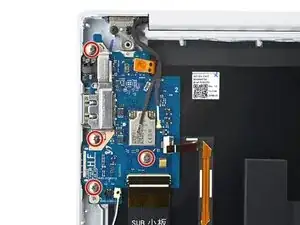

Используйте крестообразную отвёртку, чтобы выкрутить четыре винта длиной 3,5 мм, крепящие дочернюю плату.

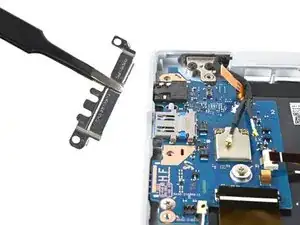

Используйте пинцет или пальцы, чтобы снять крепление порта дочерней платы.

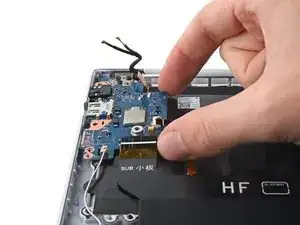

Наклоните правый край дочерней платы вверх, чтобы отвести её от штырей в корпусе.

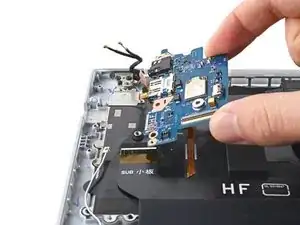

Потяните дочернюю плату в сторону правого края ноутбука, чтобы извлечь разъём наушников и порт HDMI из их посадочных мест в корпусе.

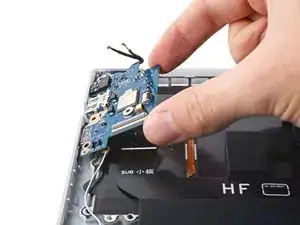

Снимите дочернюю плату.

При сборке вставляйте дочернюю плату под углом вниз, чтобы разъём наушников и порт HDMI встали обратно в свои посадочные места.

Используйте лопатку, чтобы аккуратно поддеть защёлку ZIF-разъёма кабеля вентилятора.

Отсоедините кабель вентилятора, сдвинув его из гнезда на материнской плате.

Используйте крестообразную отвёртку, чтобы выкрутить три винта длиной 3,5 мм, крепящие вентилятор.

Вентилятор слегка приклеен к корпусу.

Оторвите вентилятор от корпуса, чтобы отделить клей.

Снимите вентилятор.

Используйте лопатку, чтобы поддеть и отсоединить разъём нижнего правого динамика от материнской платы.

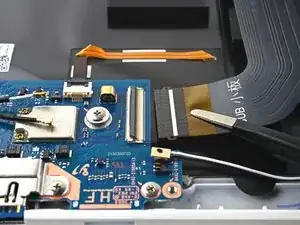

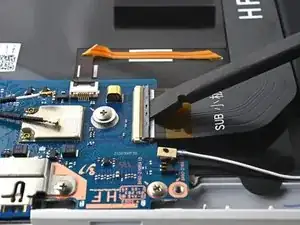

Используйте лопатку, чтобы аккуратно поддеть защёлку ZIF-разъёма материнской платы для кабеля межсоединения.

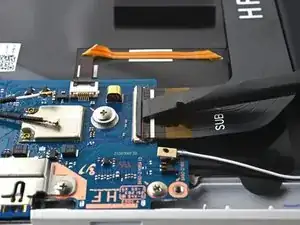

Отсоедините кабель межсоединения, сдвинув его из гнезда на материнской плате.

Используйте пальцы или пинцет, чтобы снять кабель межсоединения.

Отложите кабель в сторону. Вы будете использовать его повторно при сборке.

Вставьте лопатку между корпусом и нижней частью разъёма удлинителя батареи.

Подденьте и отсоедините разъём удлинителя батареи.

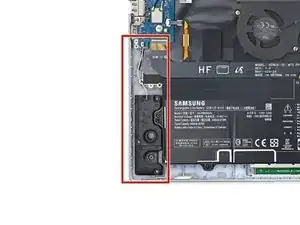

Удлинитель батареи слегка приклеен к корпусу.

Вставьте лопатку между корпусом и нижней частью удлинителя батареи.

Подденьте лопаткой, чтобы отделить клей.

Снимите удлинитель батареи.

При сборке сначала подключите разъём удлинителя батареи к материнской плате, а затем приклейте его обратно к корпусу, чтобы обеспечить правильное выравнивание.

Используйте лопатку, чтобы аккуратно поддеть защёлку ZIF-разъёма для кабеля клавиатуры.

Отсоедините кабель клавиатуры, сдвинув его из гнезда на материнской плате.

Используйте лопатку, чтобы аккуратно поддеть защёлку ZIF-разъёма для кабеля дисплея.

Отсоедините кабель дисплея, сдвинув его из гнезда на материнской плате.

Используйте лопаточку, чтобы аккуратно отжать фиксационный язычок на ZIF-разъёме для кабеля тачпада.

Отсоедините кабель тачпада, сдвинув его из гнезда на материнской плате.

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 3,5 мм, крепящие кронштейн портов материнской платы.

С помощью пинцета или пальцами снимите кронштейн портов материнской платы.

Используйте крестовую отвёртку, чтобы выкрутить три винта длиной 3,5 мм, крепящие материнскую плату.

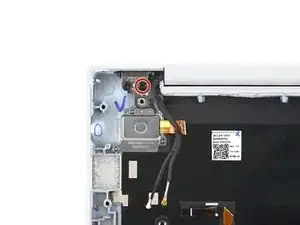

Если в отмеченном месте в вашем ноутбуке есть винт, используйте крестовую отвёртку, чтобы выкрутить его и перенести на заменяемую переднюю панель корпуса.

Обычно этот винт фиксирует дополнительный SSD-накопитель.

Поднимите левую сторону материнской платы вверх, чтобы отделить её от штырей в рамке.

Поднимите материнскую плату прямо вверх, чтобы освободить остальные штыри.

Снимите материнскую плату.

При сборке убедитесь, что все разъёмы находятся над материнской платой, прежде чем закрепить её обратно в корпусе.

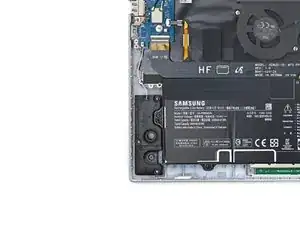

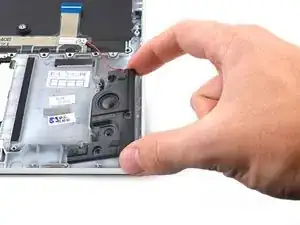

Отведите нижний правый динамик от рамки, чтобы освободить его из резиновых втулок.

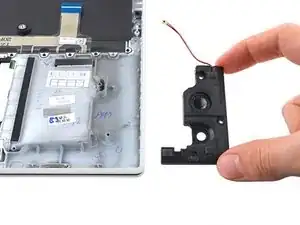

Снимите нижний правый динамик.

Повторите процедуру для снятия нижнего левого динамика.

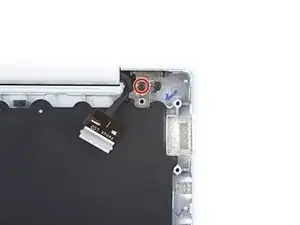

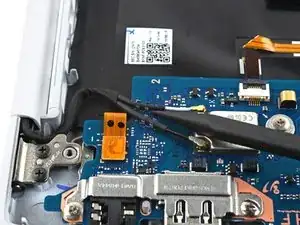

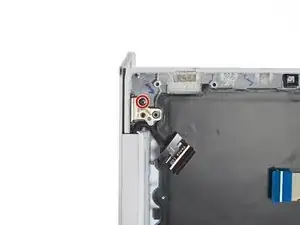

Используйте крестовую отвёртку, чтобы выкрутить по одному винту длиной 4,5 мм, фиксирующему каждый шарнир экрана (всего два винта).

У каждого шарнира есть второй винт, который пока оставьте на месте.

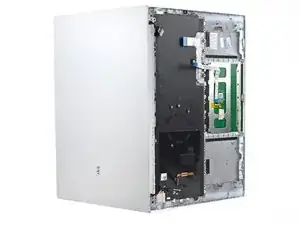

Полностью откройте экран и поставьте ноутбук на бок.

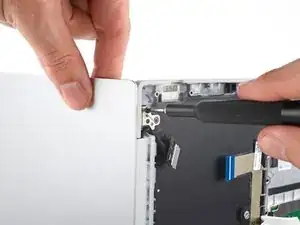

Используйте крестовую отвёртку, чтобы выкрутить два оставшихся винта длиной 4,5 мм (по одному с каждого шарнира).

Последним выкручивайте верхний винт, поддерживая обе половины ноутбука одной рукой, чтобы они не разошлись и не упали внезапно.

Крепко держите как экран, так и корпус ноутбука. Любая из половин может неожиданно упасть на этом шаге.

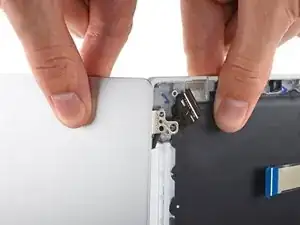

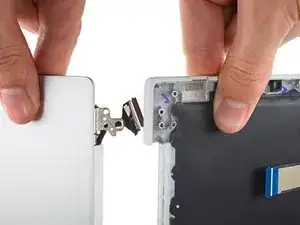

Сожмите обе половины ноутбука вместе, чтобы шарниры можно было вывести из посадочных мест в рамке.

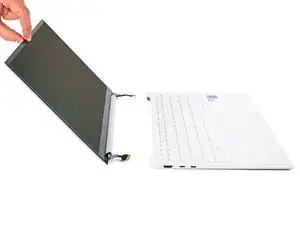

Отодвиньте корпус ноутбука от себя, одновременно потянув экран на себя, чтобы отделить его.

Снимите экран.

При сборке сначала установите винты шарниров, но не затягивайте их полностью. Затем отрегулируйте экран до правильного центрирования и выравнивания с каждой стороны. Наконец, затяните винты.

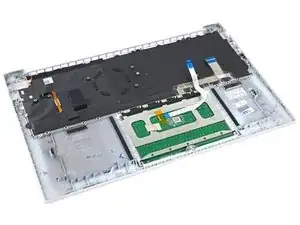

Остаётся только передняя часть корпуса.
