Замена основного SSD Samsung Galaxy Book Pro 15"
Используйте это руководство, чтобы заменить или обновить основной SSD в ноутбуке Galaxy Book Pro 15".
Перед началом ознакомьтесь с Руководством по ремонту ПК Samsung для информации по технике безопасности.
В целях безопасности разрядите батарею ниже 25% перед разборкой устройства. Это снижает риск теплового инцидента, если аккумулятор случайно будет повреждён при ремонте. Если аккумулятор вздут, соблюдайте соответствующие меры предосторожности.
Примечание: в слот для основного SSD поддерживаются только M.2 2242 SSD.
Шаг 1
Перед началом выключите ноутбук и отключите питание.
По верхнему и нижнему краю задней крышки расположены два типа резиновых ножек. Отслеживайте их положение при снятии.
Вставьте медиатор для вскрытия между резиновой ножкой и задней крышкой.
Подденьте медиатором ножку, чтобы освободить защёлки, фиксирующие её.
Снимите ножку.
Повторите эту процедуру для трёх оставшихся ножек.
При сборке вставьте ножки в соответствующие выемки. Неподходящие ножки не войдут правильно.
Шаг 2
Отверткой Phillips отвинтите четыре винта длиной 4,5 мм, фиксирующие заднюю крышку.
Шаг 3
Приложите присоску к задней крышке как можно ближе к центру нижнего края.
Резко и равномерно потяните за присоску вверх, чтобы создать зазор между задней крышкой и рамой.
Вставьте медиатор для вскрытия в образовавшийся зазор.
Шаг 4
Проведите медиатором вдоль нижнего края задней крышки, чтобы освободить пластиковые защёлки.
Повторите этот процесс для левого и правого краёв, но остановитесь до достижения верхнего края.
Шаг 5
Верхний край задней крышки слабо приклеен к раме.
Оттяните верхнюю часть задней крышки от рамы, чтобы разделить клей и освободить оставшиеся защёлки.
Если трудно отделить клей, используйте iOpener, фен или тепловую пушку, чтобы его размягчить.
Снимите заднюю крышку.
При сборке выполните следующие действия:
Если вы используете оригинальную заменяющую заднюю крышку Samsung, обязательно удалите защитные полоски с клея на крышке перед фиксацией верхних защёлок.
Если вы повторно используете свою заднюю крышку, можно применить заранее нарезанный клей для повторного приклеивания верхнего края, если существующий клей уже не липкий.
Это хорошее место для включения ноутбука и проверки всех функций перед окончательной сборкой. Обязательно полностью выключите ноутбук перед продолжением работы.
Шаг 6
Вставьте медиатор между рамой и нижней частью разъёма кабеля батареи.
Подденьте и отсоедините разъём кабеля батареи.
Шаг 7
Отверткой Phillips отвинтите винт длиной 3,5 мм, фиксирующий SSD.
Шаг 8

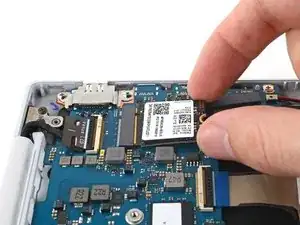

Немного приподнимите свободный конец SSD и вытяните SSD прямо из разъёма на материнской плате.
Заключение
Для сборки устройства выполните инструкции в обратном порядке и совершайте обратные действия, например «прикрепить» вместо «снять». Пропустите шаги, где используются нагрев и поддевание, и внимательно следуйте указаниям с 📌 маркировкой при выполнении шагов.
Сдайте электронные отходы в переработку, сертифицированную по R2 или e-Stewards.
Ремонт прошёл неудачно? Обратитесь в сообщество Answers за помощью по устранению неполадок.
