Замена радиатора Samsung Galaxy Book Pro 15"

Перед началом работы выключите ноутбук и отсоедините его от сети.

Вдоль верхней и нижней части задней крышки находятся два вида резиновых ножек. Отслеживайте их расположение при снятии.

Вставьте медиатор для вскрытия между резиновой ножкой и задней крышкой.

Подденьте медиатором, чтобы освободить защёлки, фиксирующие ножку.

Снимите ножку.

Повторите процедуру для трёх оставшихся ножек.

При сборке прижмите ножки в их правильные посадочные места для установки. Неподходящие ножки не будут правильно установлены.

Используйте крестовую отвёртку, чтобы вынуть четыре винта длиной 4,5 мм, фиксирующие заднюю крышку.

Прикрепите присоску к задней крышке как можно ближе к центру нижнего края.

Резко и равномерно потяните за присоску вверх, чтобы создать зазор между задней крышкой и рамой.

Вставьте медиатор для вскрытия в образовавшийся зазор.

Проведите медиатором вдоль нижнего края задней крышки, чтобы освободить её пластиковые защёлки.

Повторите этот процесс для левого и правого краёв, но остановитесь до достижения верхнего края.

Верхний край задней крышки слабо приклеен к раме.

Оттяните верхнюю часть задней крышки от рамы, чтобы разделить клей и освободить оставшиеся защёлки.

Если у вас возникают трудности с отделением клея, используйте нагреватель iOpener, фен или тепловую пушку, чтобы его смягчить.

Снимите заднюю крышку.

При сборке выполните следующее:

Если вы используете оригинальную заменяющую заднюю крышку Samsung, обязательно снимите защитные плёнки с клеевых поверхностей задней крышки перед фиксацией защёлок верхнего края.

Если вы используете свою прежнюю заднюю крышку, можно применить заранее вырезанный клей для повторного приклеивания верхнего края, если существующий клей больше не липкий.

Это хорошее место, чтобы включить ноутбук и проверить все функции перед окончательной сборкой. Обязательно полностью выключите ноутбук перед продолжением работы.

Вставьте лопаточку между рамой и нижней частью разъёма кабеля аккумулятора.

Подденьте и отсоедините разъём кабеля аккумулятора.

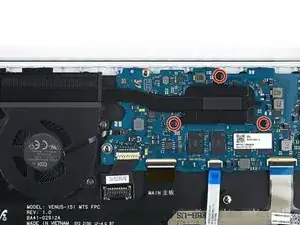

Используйте крестовую отвёртку, чтобы вынуть три винта длиной 3,5 мм, фиксирующие радиатор.

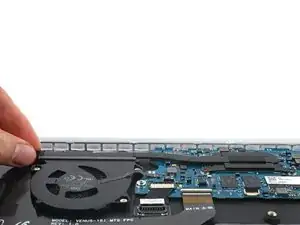

Поднимите левый край радиатора вверх, чтобы отделить его от материнской платы.

Вы можете ощущать некоторое сопротивление. Это нормально — радиатор слегка приклеен к материнской плате термопастой.

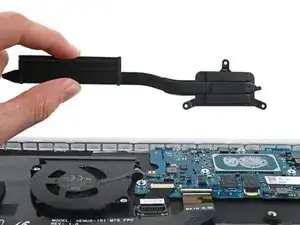

Снимите радиатор.

Следуйте этому руководству, чтобы очистить и заново нанести термопасту.
