Замена внутренних динамиков Lenovo ThinkPad E14 Gen 4
Lenovo ThinkPad E14 Gen 4 — 14‑дюймовый деловой ноутбук, доступный с процессорами Intel Core 12‑го поколения или AMD Ryzen 5000 Series, в первую очередь ориентированный на профессиональное использование. Ключевые особенности включают быстрые накопители до NVMe Gen 4, Wi‑Fi 6 и ряд портов, включая USB‑C.
В этом руководстве показано, как заменить внутренние динамики в вашем устройстве. Прежде чем начать, убедитесь, что у вас есть совместимые динамики для замены.
Ни в коем случае не выполняйте работы с устройством, подключённым к электросети или сетевым розеткам. Всегда убедитесь, что устройство выключено и отключено от питания перед вскрытием и проведением ремонта.
Шаг 1
Ослабьте все семь захваченных винтов на задней крышке устройства крестовой отвёрткой Phillips #1.
Шаг 2
Вставьте медиатор для открытия в стык рядом с петлями.
Работая от петель к передней части, аккуратно отодвиньте заднюю панель от основного корпуса.
Перед попыткой снять панель вы услышите небольшие щелчки и увидите образующуюся щель в месте стыка.
Пластиковые лопатки лучше всего подходят для работы с электроникой, такой как телефоны, планшеты и ноутбуки, поскольку они рассчитаны на разрушение раньше, чем устройство.
Шаг 3
Осторожно приподнимите ослабленную панель и снимите её с ноутбука.
Перед тем как пытаться снять панель, убедитесь, что она отжата от всех краёв и углов устройства. Попытка снять заднюю панель, когда какая‑то часть ещё плотно прикреплена, может привести к повреждению устройства.
Шаг 4
Снимите все пять винтов 5 мм, крепящих аккумулятор, крестовой отвёрткой Phillips #1.
Шаг 5
С помощью тканевой петли отсоедините кабели аккумулятора от разъёма внутри устройства.
Шаг 6
Поднимите аккумулятор и извлеките его из устройства.
Шаг 7

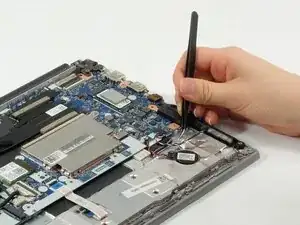

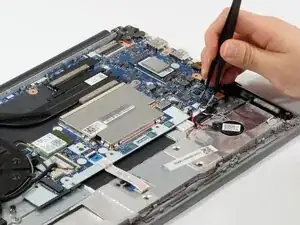

Отключите провода динамиков от материнской платы с помощью пинцета.
Шаг 8

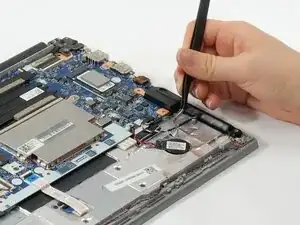

Поднимите защитную фольгу с проводов — это предотвращает прямой контакт аккумулятора и защищает их от повреждений.
Шаг 9

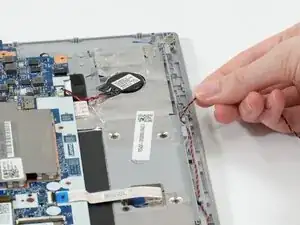

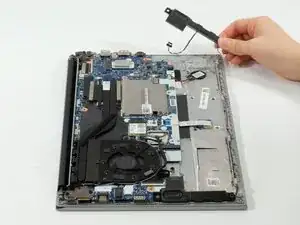

Снимите один динамик и начните распутывать провод; можно начинать с любого из них. Тяните провода аккуратно — они продеты между пластиковыми перегородками, чтобы не запутываться, и в некоторых местах может быть плотное прилегание.

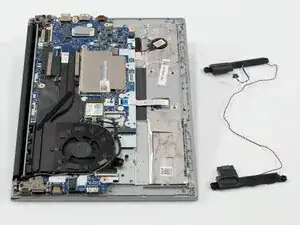

Снимите второй динамик.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
