Замена радиатора охлаждения в Lenovo ThinkPad E14 Gen 2
Если ваш Lenovo ThinkPad E14 Gen 2 перегревается, работает громко или наблюдаются проблемы с производительностью, радиатор охлаждения может быть повреждён или работать неправильно. Радиатор совместно с вентилятором отводит тепло от процессора и других ключевых компонентов, помогая ноутбуку поддерживать безопасную рабочую температуру.
Перед заменой радиатора проверьте страницы по устранению неполадок для Lenovo ThinkPad E14 Gen 2, чтобы исключить накопление пыли или проблемы с вентилятором.
Для доступа к радиатору необходимо снять заднюю крышку и отключить узел вентилятора и связанные компоненты.
Предупреждение: Всегда выключайте ноутбук и отключайте сетевой адаптер перед началом ремонта. Обращайтесь с термопастой осторожно и нанесите свежий слой при установке нового радиатора для обеспечения правильного охлаждения.
Шаг 1
Отверните семь винтов длиной 8 мм на задней панели устройства крестовой отверткой JIS #000.
Шаг 2
Используйте лопаточку (Jimmy) для поддевания и снятия задней крышки устройства.
Шаг 3
Пинцетом аккуратно отсоедините провод термодатчика (тонкие серый и чёрный провода) от Wi‑Fi карты.
Шаг 4
Пинцетом аккуратно отсоедините провод материнской платы (толстый чёрный провод в термоленте).
Шаг 5
Пинцетом аккуратно отсоедините кабель питания вентилятора (пучок тонких проводов) от материнской платы.
Шаг 6
Отведите все отсоединённые провода (провод термодатчика, провод материнской платы, кабель питания вентилятора) в сторону.
Шаг 7
Удалите три винта длиной 7 мм крестовой отверткой JIS #00.
Шаг 8

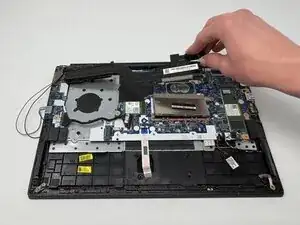

Снимите охлаждающий вентилятор с устройства.
Шаг 9

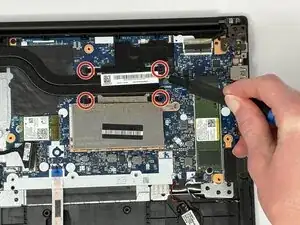

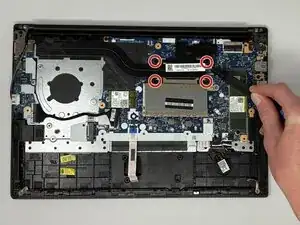

Удалите четыре винта длиной 7 мм крестовой отверткой JIS #000.
Шаг 10

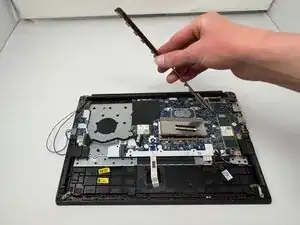

Осторожно снимите радиатор охлаждения с устройства.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
